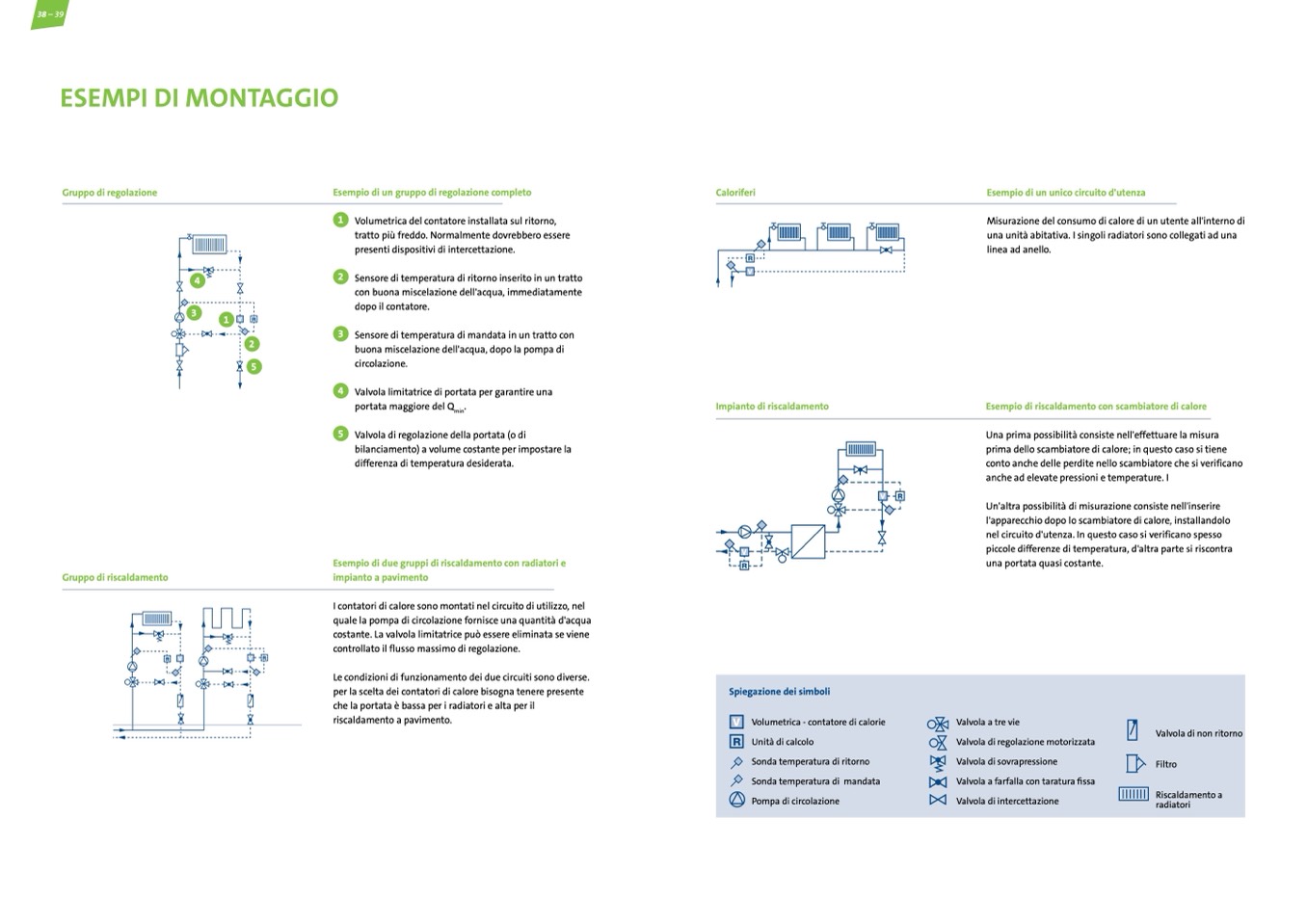

ESEMPI DI MONTAGGIO

Gruppo di regolazione

Esempio di un gruppo di regolazione completo

1 Volumetrica del contatore installata sul ritorno,

tratto più freddo. Normalmente dovrebbero essere

presenti dispositivi di intercettazione.

2 Sensore di temperatura di ritorno inserito in un tratto

con buona miscelazione dell'acqua, immediatamente

dopo il contatore.

3 Sensore di temperatura di mandata in un tratto con

buona miscelazione dell'acqua, dopo la pompa di

circolazione.

4 Valvola limitatrice di portata per garantire una

portata maggiore del Q

min

.

5 Valvola di regolazione della portata (o di

bilanciamento) a volume costante per impostare la

differenza di temperatura desiderata.

Esempio di due gruppi di riscaldamento con radiatori e

impianto a pavimento

I contatori di calore sono montati nel circuito di utilizzo, nel

quale la pompa di circolazione fornisce una quantità d'acqua

costante. La valvola limitatrice può essere eliminata se viene

controllato il flusso massimo di regolazione.

Le condizioni di funzionamento dei due circuiti sono diverse.

per la scelta dei contatori di calore bisogna tenere presente

che la portata è bassa per i radiatori e alta per il

riscaldamento a pavimento.

Caloriferi

Esempio di un unico circuito d'utenza

Misurazione del consumo di calore di un utente all'interno di

una unità abitativa. I singoli radiatori sono collegati ad una

linea ad anello.

4

3

1

2

5

Impianto di riscaldamento

Esempio di riscaldamento con scambiatore di calore

Una prima possibilità consiste nell'effettuare la misura

prima dello scambiatore di calore; in questo caso si tiene

conto anche delle perdite nello scambiatore che si verificano

anche ad elevate pressioni e temperature. I

Un'altra possibilità di misurazione consiste nell'inserire

l'apparecchio dopo lo scambiatore di calore, installandolo

nel circuito d'utenza. In questo caso si verificano spesso

piccole differenze di temperatura, d'altra parte si riscontra

una portata quasi costante.

Gruppo di riscaldamento

Spiegazione dei simboli

Volumetrica - contatore di calorie

Unità di calcolo

Sonda temperatura di ritorno

Sonda temperatura di mandata

Pompa di circolazione

Valvola a tre vie

Valvola di regolazione motorizzata

Valvola di sovrapressione

Valvola a farfalla con taratura fissa

Valvola di intercettazione

Valvola di non ritorno

Filtro

Riscaldamento a

radiatori
