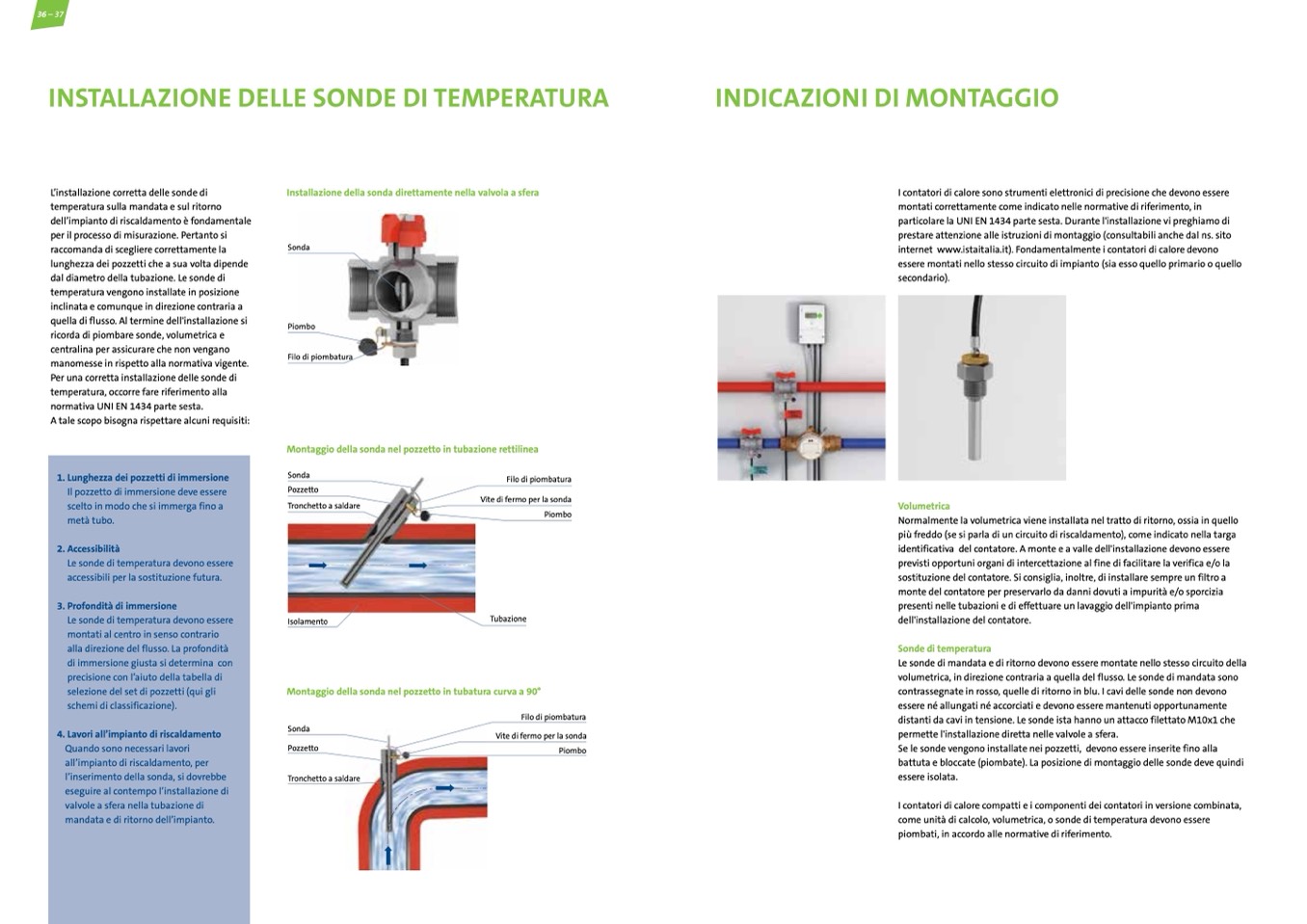

INSTALLAZIONE DELLE SONDE DI TEMPERATURA
INDICAZIONI DI MONTAGGIO
I contatori di calore sono strumenti elettronici di precisione che devono essere
montati correttamente come indicato nelle normative di riferimento, in
particolare la UNI EN 1434 parte sesta. Durante l'installazione vi preghiamo di
prestare attenzione alle istruzioni di montaggio (consultabili anche dal ns. sito
internet www.istaitalia.it). Fondamentalmente i contatori di calore devono
essere montati nello stesso circuito di impianto (sia esso quello primario o quello
secondario).
Volumetrica
Normalmente la volumetrica viene installata nel tratto di ritorno, ossia in quello
più freddo (se si parla di un circuito di riscaldamento), come indicato nella targa
identificativa del contatore. A monte e a valle dell'installazione devono essere
previsti opportuni organi di intercettazione al fine di facilitare la verifica e/o la
sostituzione del contatore. Si consiglia, inoltre, di installare sempre un filtro a
monte del contatore per preservarlo da danni dovuti a impurità e/o sporcizia
presenti nelle tubazioni e di effettuare un lavaggio dell'impianto prima
dell'installazione del contatore.
Sonde di temperatura
Le sonde di mandata e di ritorno devono essere montate nello stesso circuito della
volumetrica, in direzione contraria a quella del flusso. Le sonde di mandata sono
contrassegnate in rosso, quelle di ritorno in blu. I cavi delle sonde non devono
essere né allungati né accorciati e devono essere mantenuti opportunamente
distanti da cavi in tensione. Le sonde ista hanno un attacco filettato M10x1 che
permette l'installazione diretta nelle valvole a sfera.
Se le sonde vengono installate nei pozzetti, devono essere inserite fino alla
battuta e bloccate (piombate). La posizione di montaggio delle sonde deve quindi
essere isolata.
I contatori di calore compatti e i componenti dei contatori in versione combinata,
come unità di calcolo, volumetrica, o sonde di temperatura devono essere
piombati, in accordo alle normative di riferimento.
L’installazione corretta delle sonde di
temperatura sulla mandata e sul ritorno
dell’impianto di riscaldamento è fondamentale
per il processo di misurazione. Pertanto si
raccomanda di scegliere correttamente la
lunghezza dei pozzetti che a sua volta dipende
dal diametro della tubazione. Le sonde di
temperatura vengono installate in posizione
inclinata e comunque in direzione contraria a
quella di flusso. Al termine dell'installazione si
ricorda di piombare sonde, volumetrica e
centralina per assicurare che non vengano
manomesse in rispetto alla normativa vigente.
Per una corretta installazione delle sonde di
temperatura, occorre fare riferimento alla
normativa UNI EN 1434 parte sesta.
A tale scopo bisogna rispettare alcuni requisiti:
Installazione della sonda direttamente nella valvola a sfera
Sonda
Piombo
Filo di piombatura
Montaggio della sonda nel pozzetto in tubazione rettilinea
Sonda
Pozzetto
Tronchetto a saldare
Isolamento
Filo di piombatura
Vite di fermo per la sonda
Piombo
Tubazione
Montaggio della sonda nel pozzetto in tubatura curva a 90°
Sonda
Pozzetto
Tronchetto a saldare
Filo di piombatura
Vite di fermo per la sonda
Piombo
1. Lunghezza dei pozzetti di immersione
Il pozzetto di immersione deve essere
scelto in modo che si immerga fino a
metà tubo.
2. Accessibilità
Le sonde di temperatura devono essere
accessibili per la sostituzione futura.
3. Profondità di immersione
Le sonde di temperatura devono essere
montati al centro in senso contrario
alla direzione del flusso. La profondità
di immersione giusta si determina con
precisione con l’aiuto della tabella di
selezione del set di pozzetti (qui gli
schemi di classificazione).
4. Lavori all’impianto di riscaldamento
Quando sono necessari lavori
all’impianto di riscaldamento, per
l’inserimento della sonda, si dovrebbe
eseguire al contempo l’installazione di
valvole a sfera nella tubazione di
mandata e di ritorno dell’impianto.
