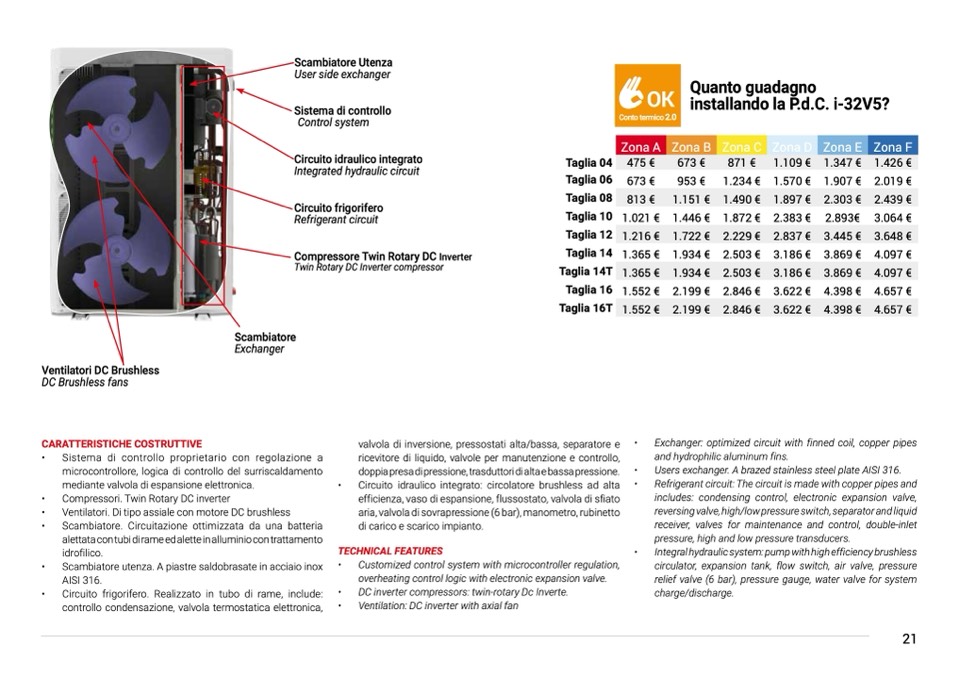

Maxa - Gamma 2022 - Pompe di calore Inverter

Scambiatore Utenza

User side exchanger

Quanto guadagno

installandolaP.d.C.i-32V5?

Sistema di controllo

Control system

Zona A

Zona B

Zona C

Zona D

Zona E

Zona F

475 €

673 €

871 €

1.109 €

1.347 €

1.426 €

Circuito idraulico integrato

Taglia 04

Taglia 06

Taglia 08

Taglia 10

Taglia 12

Taglia 14

Taglia 14T

Taglia 16

Taglia 16T

Integrated hydraulic circuit

673 €

1.021 €

1.365 €

1.552 €

953 €

1.446 €

1.934 €

2.199 €

1.234 €

1.872 €

2.503 €

2.846 €

1.570 €

2.383 €

3.186 €

3.622 €

1.907 €

2.893€

3.869 €

4.398 €

2.019 €

3.064 €

4.097 €

4.657 €

813 €

1.151 €

1.490 €

1.897 €

2.303 €

2.439 €

Circuito frigorifero

Refrigerant circuit

1.216 €

1.722 €

2.229 €

2.837 €

3.445 €

3.648 €

DC Brushless fans

CARATTERISTICHE COSTRUTTIVE

• Sistema di controllo proprietario con regolazione a

microcontrollore, logica di controllo del surriscaldamento

mediante valvola di espansione elettronica.

• Compressori. Twin Rotary DC inverter

• Ventilatori. Di tipo assiale con motore DC brushless

• Scambiatore. Circuitazione ottimizzata da una batteria

alettata con tubi di rame ed alette in alluminio con trattamento

idrofilico.

• Scambiatore utenza. A piastre saldobrasate in acciaio inox

AISI 316.

• Circuito frigorifero. Realizzato in tubo di rame, include:

controllo condensazione, valvola termostatica elettronica,

valvola di inversione, pressostati alta/bassa, separatore e •

ricevitore di liquido, valvole per manutenzione e controllo,

doppia presa di pressione, trasduttori di alta e bassa pressione. •

• Circuito idraulico integrato: circolatore brushless ad alta •

efficienza, vaso di espansione, flussostato, valvola di sfiato

aria, valvola di sovrapressione (6 bar), manometro, rubinetto

di carico e scarico impianto.

TECHNICAL FEATURES

•

• Customized control system with microcontroller regulation,

overheating control logic with electronic expansion valve.

• DC inverter compressors: twin-rotary Dc Inverte.

• Ventilation: DC inverter with axial fan

Exchanger: optimized circuit with finned coil, copper pipes

and hydrophilic aluminum fins.

Users exchanger. A brazed stainless steel plate AISI 316.

Refrigerant circuit: The circuit is made with copper pipes and

includes: condensing control, electronic expansion valve,

reversing valve, high/low pressure switch, separator and liquid

receiver, valves for maintenance and control, double-inlet

pressure, high and low pressure transducers.

Integral hydraulic system: pump with high efficiency brushless

circulator, expansion tank, flow switch, air valve, pressure

relief valve (6 bar), pressure gauge, water valve for system

charge/discharge.

Compressore Twin Rotary DC Inverter

Twin Rotary DC Inverter compressor

Conto termico 2.0
