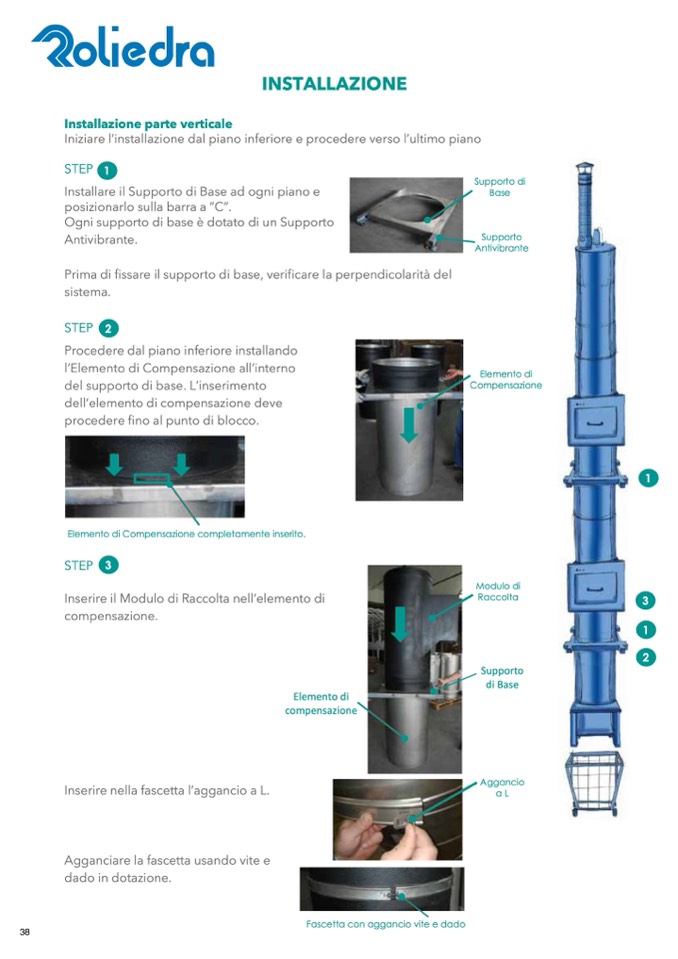

INSTALLAZIONE

Installazione parte verticale

Iniziare l’installazione dal piano inferiore e procedere verso l’ultimo piano

STEP 1

Supporto di

Installare il Supporto di Base ad ogni piano e

Base

posizionarlo sulla barra a ”C”.

Ogni supporto di base è dotato di un Supporto

Antivibrante.

Prima di fissare il supporto di base, verificare la perpendicolarità del

sistema.

STEP 2

Procedere dal piano inferiore installando

l’Elemento di Compensazione all’interno

del supporto di base. L’inserimento

dell’elemento di compensazione deve

procedere fino al punto di blocco.

Elemento di Compensazione completamente inserito.

STEP 3

Inserire il Modulo di Raccolta nell’elemento di

Supporto

Antivibrante

Elemento di

Compensazione

compensazione.

1

3

1

2

Modulo di

Raccolta

Elemento di

compensazione

Supporto

di Base

Aggancio

aL

Inserire nella fascetta l’aggancio a L.

Agganciare la fascetta usando vite e

dado in dotazione.

Fascetta con aggancio vite e dado
