Moduli di Raccolta
Le porte sono collegate ad un modulo di raccolta. La
lunghezza standard del modulo
è di 1200 mm,
dimensioni diverse possono essere richieste per
applicazioni specifiche.
Supporto di base e 4 supporti antivibranti
A piani alterni a partire dal piano dopo lo scarico (o
come richiesto dai regolamenti antincendio).
Elementi rettilinei e di compensazione
Rettilinei standard: lunghezza 450mm, 575mm, 950mm,
1200mm.
Compensazione: lunghezza variabile a seconda
dell’altezza dei piani, realizzato a misura per ogni singola
esigenza.
Diametri standard: 600mm, 800mm
Dimensioni diverse a richiesta.
Sprinkler da
1⁄2”
All’interno della porta al di sopra del terminale di
scarico.
Scarico
Base di scarico ad H: alla base dello scivolo
è
raccomandabile installare una base di scarico ad H con
porta tagliafuoco automatica, per prevenire la
propagazione di un incendio. La porta, a battente,
è
normalmente aperta e dotata di fusibile termico.
Certificato EI90, con classe di resistenza al fuoco pari a 90
minuti, secondo norma EN81.58 per ascensori.
A richiesta classi superiori.
Serranda Tagliafuoco a gravit
à: in alternativa alla base di
scarico ad H,
è possibile installare una serranda
automatica su rotaie con controllo a gravit
à e fusibile
termico.
Tappo terminale
Posizionato nella parte superiore del condotto.
Opzioni
Nella parte superiore dello scivolo:
- Attacco 3⁄4” per pulizia interna condotto
- Unit
à di disinfezione/sanificazione a gravità
- Presa d’aria, attraverso condotto flessibile e
ventilatore
Solo con queste dotazioni è possibile mantenere
igienizzato il sistema
In prossimità dell’apertura superiore:
- Sensore fumo
A piani alterni:
- Sprinkler da
1⁄2”
A livello scarico:
- Sensore fumo
A richiesta, collegamento al BMS.
Accessori
- Sacchi per biancheria
- Carrelli per locale biancheria

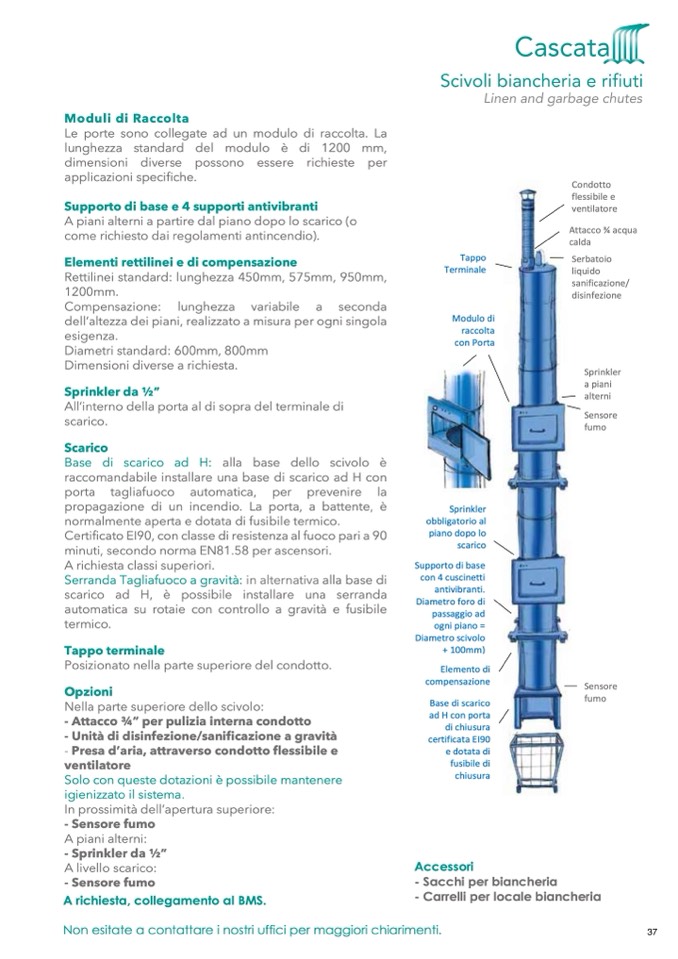

Condotto
flessibile e
ventilatore
Attacco 3⁄4 acqua
calda
Tappo
Terminale
Serbatoio
liquido
sanificazione/
disinfezione
Modulo di
raccolta
con Porta
Sprinkler
a piani
alterni
Sensore
fumo
Sprinkler
obbligatorio al
piano dopo lo
scarico
Supporto di base
con 4 cuscinetti
antivibranti.
Diametro foro di
passaggio ad
ogni piano =
Diametro scivolo
+ 100mm)
Elemento di
compensazione
Base di scarico
ad H con porta
di chiusura
certificata EI90
e dotata di
fusibile di
chiusura
Sensore
fumo
Non esitate a contattare i nostri uffici per maggiori chiarimenti.
