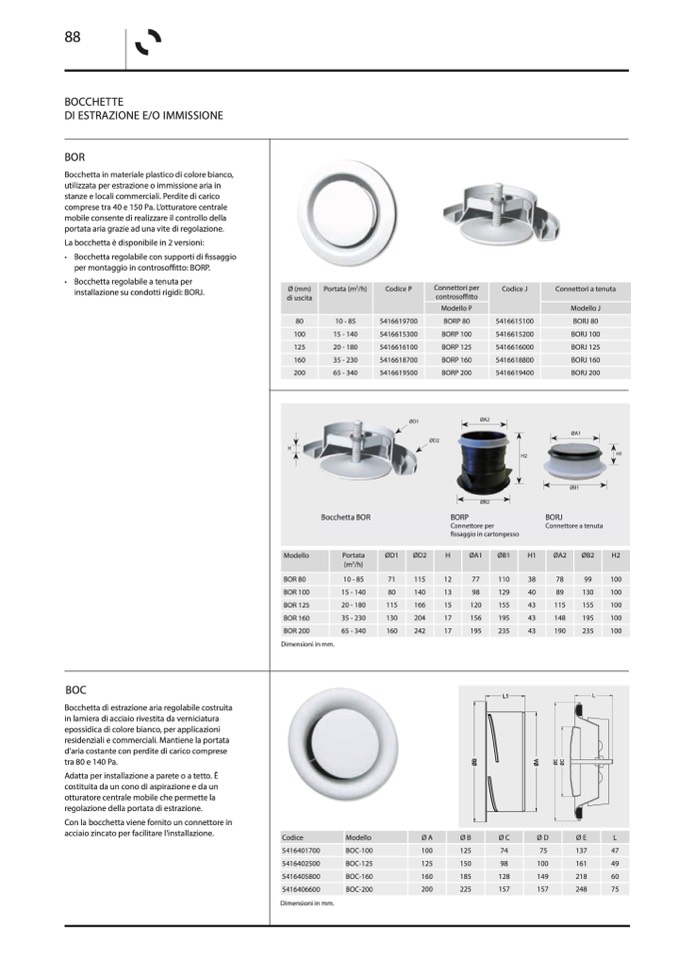

BOCCHETTE
DI ESTRAZIONE E/O IMMISSIONE
BOR
Bocchetta in materiale plastico di colore bianco,
utilizzata per estrazione o immissione aria in
stanze e locali commerciali. Perdite di carico
comprese tra 40 e 150 Pa. L’otturatore centrale
mobile consente di realizzare il controllo della
portata aria grazie ad una vite di regolazione.
La bocchetta è disponibile in 2 versioni:
• Bocchetta regolabile con supporti di fissaggio
per montaggio in controsoffitto: BORP.
• Bocchetta regolabile a tenuta per
installazione su condotti rigidi: BORJ.
Ø (mm)
di uscita
Portata (m
3
/h)
Codice P
Connettori per
controsoffitto
Codice J
Connettori a tenuta
Modello P
Modello J
80
10 - 85
5416619700
BORP 80
5416615100
BORJ 80
100
15 - 140
5416615300
BORP 100
5416615200
BORJ 100
125
20 - 180
5416616100
BORP 125
5416616000
BORJ 125
160
35 - 230
5416618700
BORP 160
5416618800
BORJ 160
200
65 - 340
5416619500
BORP 200
5416619400
BORJ 200
ØD1
ØD2
ØA2
ØB2
ØA1
ØB1
H
H1
Bocchetta BOR
BORP
BORJ
H2
Boca BOR
BORP
Connettore per
BORJ
Manguito anclaje pladur
Connettore a tenuta
fissaggio in cartongesso
Manguito de junta
Modello
Portata
(m
3
/h)
ØD1
ØD2
H
ØA1
ØB1
H1
ØA2
ØB2
H2
BOR 80
10 - 85
71
115
12
77
110
38
78
99
100
BOR 100
15 - 140
80
140
13
98
129
40
89
130
100
BOR 125
20 - 180
115
166
15
120
155
43
115
155
100
BOR 160
35 - 230
130
204
17
156
195
43
148
195
100
BOR 200
65 - 340
160
242
17
195
235
43
190
235
100
BOC
Bocchetta di estrazione aria regolabile costruita
in lamiera di acciaio rivestita da verniciatura
epossidica di colore bianco, per applicazioni
residenziali e commerciali. Mantiene la portata
d’aria costante con perdite di carico comprese
tra 80 e 140 Pa.
Adatta per installazione a parete o a tetto. È
costituita da un cono di aspirazione e da un
otturatore centrale mobile che permette la
regolazione della portata di estrazione.
Con la bocchetta viene fornito un connettore in
acciaio zincato per facilitare l’installazione.
Dimensioni in mm.
L1
L
Ø
B
Ø
A
Ø
E
Ø
C
Codice
Modello
ØA
ØB
ØC
ØD
ØE
L
5416401700
BOC-100
100
125
74
75
137
47
5416402500
BOC-125
125
150
98
100
161
49
5416405800
BOC-160
160
185
128
149
218
60
5416406600
BOC-200
200
225
157
157
248
75
Dimensioni in mm.
