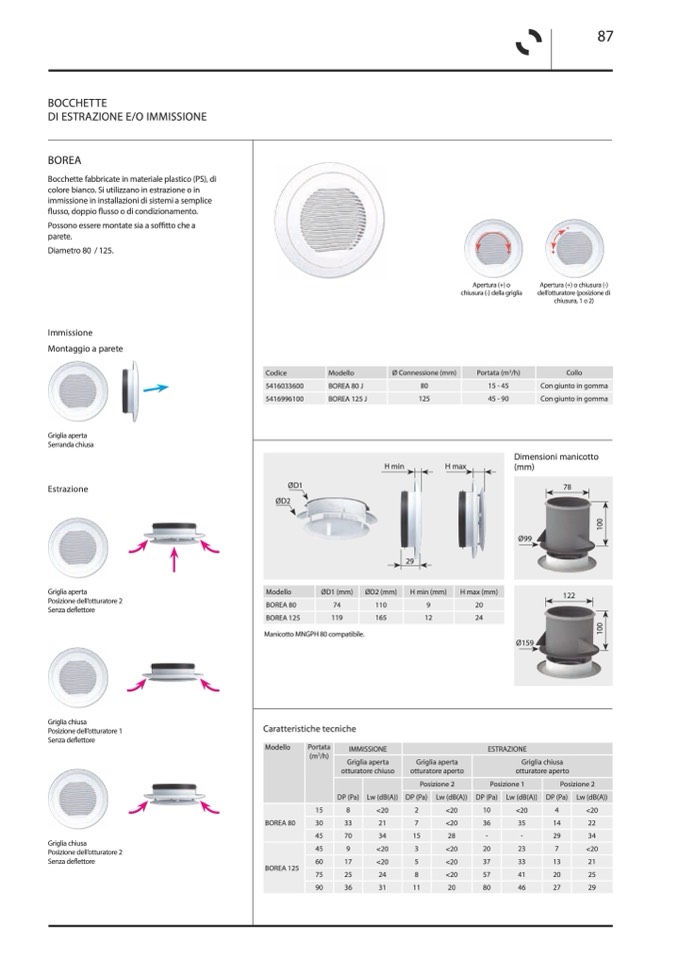

87

BOCCHETTE

DI ESTRAZIONE E/O IMMISSIONE

BOREA

Bocchette fabbricate in materiale plastico (PS), di

colore bianco. Si utilizzano in estrazione o in

immissione in installazioni di sistemi a semplice

flusso, doppio flusso o di condizionamento.

Possono essere montate sia a soffitto che a

parete.

Diametro 80 / 125.

Immissione

Montaggio a parete

Griglia aperta

Serranda chiusa

Estrazione

Griglia aperta

Posizione dell’otturatore 2

Senza deflettore

Griglia chiusa

Posizione dell’otturatore 1

Senza deflettore

Griglia chiusa

Posizione dell’otturatore 2

Senza deflettore

Apertura (+) o

chiusura (-) della griglia

Apertura (+) o chiusura (-)

dell’otturatore (posizione di

chiusura, 1 o 2)

Codice

Modello

Ø Connessione (mm)

Portata (m

3

/h)

Collo

5416033600

BOREA 80 J

80

15 - 45

Con giunto in gomma

5416996100

BOREA 125 J

125

45 - 90

Con giunto in gomma

Dimensioni manicotto

(mm)

H min

H max

ØD1

ØD2

29

Ø99

78

1

0

0

Modello

ØD1 (mm)

ØD2 (mm)

H min (mm)

H max (mm)

BOREA 80

74

110

9

20

BOREA 125

119

165

12

24

Ø159

122

1

0

0

Manicotto MNGPH 80 compatibile.

Caratteristiche tecniche

Modello

Portata

(m

3

/h)

IMMISSIONE

ESTRAZIONE

Griglia aperta

otturatore chiuso

Griglia aperta

otturatore aperto

Griglia chiusa

otturatore aperto

Posizione 2

Posizione 1

Posizione 2

DP (Pa)

Lw (dB(A))

DP (Pa)

Lw (dB(A))

DP (Pa)

Lw (dB(A))

DP (Pa)

Lw (dB(A))

BOREA 80

15

8

<20

2

<20

10

<20

4

<20

30

33

21

7

<20

36

35

14

22

45

70

34

15

28

-

-

29

34

BOREA 125

45

9

<20

3

<20

20

23

7

<20

60

17

<20

5

<20

37

33

13

21

75

25

24

8

<20

57

41

20

25

90

36

31

11

20

80

46

27

29
