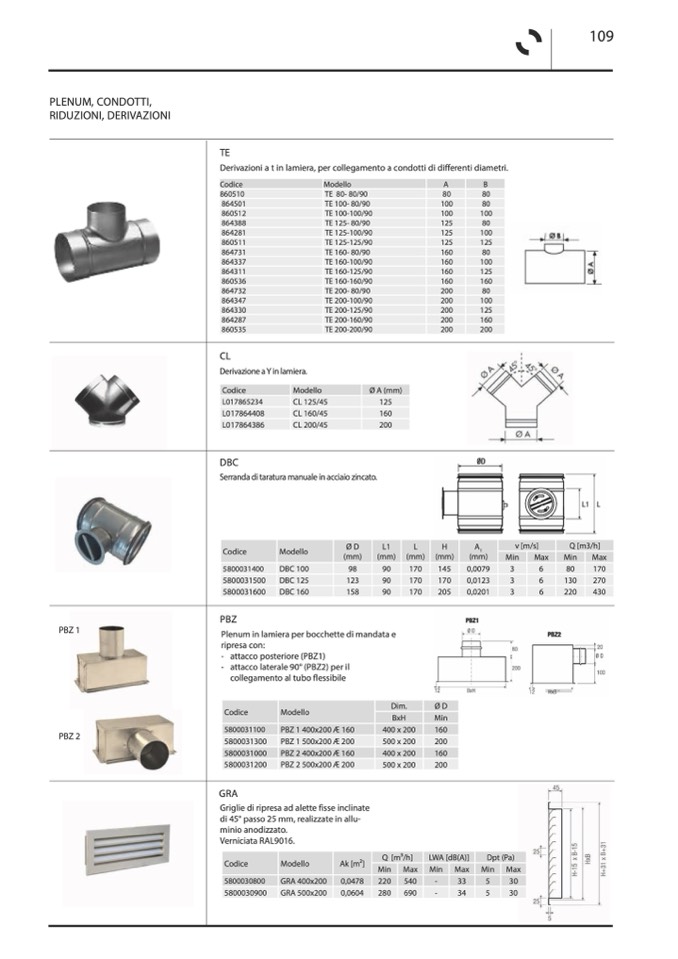

PLENUM, CONDOTTI,
RIDUZIONI, DERIVAZIONI
TE
Derivazioni a t in lamiera, per collegamento a condotti di differenti diametri.
Codice
Modello
A
B
109
860510
TE 80- 80/90
80
80
864501
TE 100- 80/90
100
80
860512
TE 100-100/90
100
100
864388
TE 125- 80/90
125
80
864281
TE 125-100/90
125
100
860511
TE 125-125/90
125
125
864731
TE 160- 80/90
160
80
864337
TE 160-100/90
160
100
864311
TE 160-125/90
160
125
860536
TE 160-160/90
160
160
864732
TE 200- 80/90
200
80
864347
TE 200-100/90
200
100
864330
TE 200-125/90
200
125
864287
TE 200-160/90
200
160
860535
TE 200-200/90
200
200
Codice
Modello
Ø A (mm)
L017865234
CL 125/45
125
L017864408
CL 160/45
160
L017864386
CL 200/45
200
Codice
Modello
ØD
(mm)
L1
(mm)
L
(mm)
H
(mm)
A
1
(mm)
v [m/s]
Q [m3/h]
Min
Max
Min
Max
5800031400
DBC 100
98
90
170
145
0,0079
3
6
80
170
5800031500
DBC 125
123
90
170
170
0,0123
3
6
130
270
5800031600
DBC 160
158
90
170
205
0,0201
3
6
220
430
PBZ 1
PBZ 2
CL
Derivazione a Y in lamiera.
DBC
Serranda di taratura manuale in acciaio zincato.
PBZ
Plenum in lamiera per bocchette di mandata e
ripresa con:
- attacco posteriore (PBZ1)
- attacco laterale 90° (PBZ2) per il
collegamento al tubo flessibile
GRA
Griglie di ripresa ad alette fisse inclinate
di 45° passo 25 mm, realizzate in allu-
minio anodizzato.
Verniciata RAL9016.
Codice
Modello
Dim.
ØD
BxH
Min
5800031100
PBZ 1 400x200 Æ 160
400 x 200
160
5800031300
PBZ 1 500x200 Æ 200
500 x 200
200
5800031000
PBZ 2 400x200 Æ 160
400 x 200
160
5800031200
PBZ 2 500x200 Æ 200
500 x 200
200
Codice
Modello
Ak [m2]
Q [m3/h]
LWA [dB(A)]
Dpt (Pa)
Min
Max
Min
Max
Min
Max
5800030800
GRA 400x200
0,0478
220
540
-
33
5
30
5800030900
GRA 500x200
0,0604
280
690
-
34
5
30
