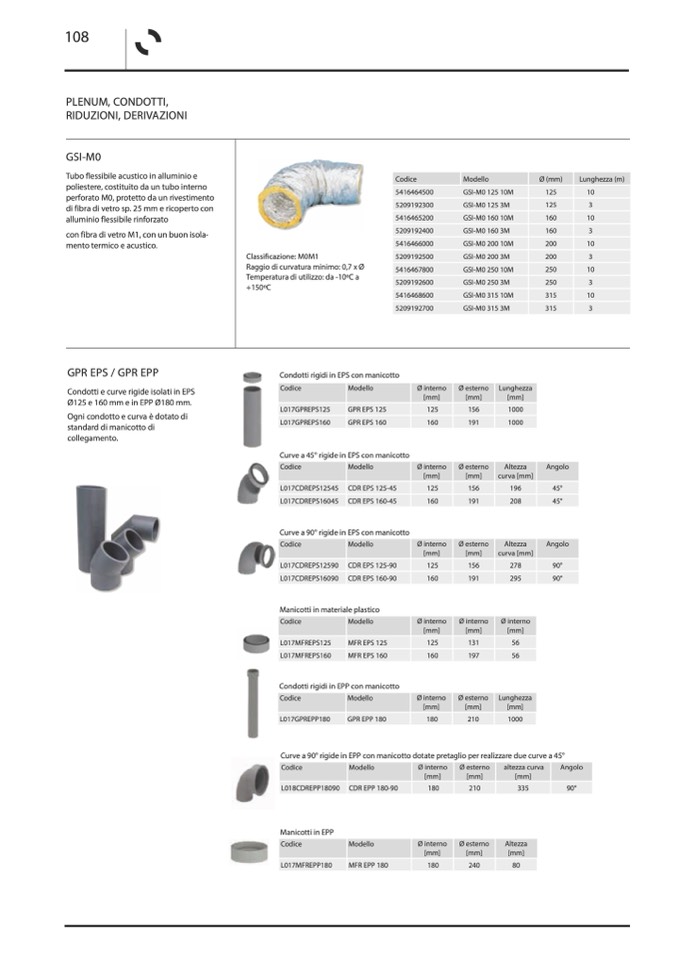

108
PLENUM, CONDOTTI,
RIDUZIONI, DERIVAZIONI
GSI-M0
Tubo flessibile acustico in alluminio e
poliestere, costituito da un tubo interno
perforato M0, protetto da un rivestimento
di fibra di vetro sp. 25 mm e ricoperto con
alluminio flessibile rinforzato
con fibra di vetro M1, con un buon isola-
mento termico e acustico.
GPR EPS / GPR EPP
Condotti e curve rigide isolati in EPS
Ø125 e 160 mm e in EPP Ø180 mm.
Ogni condotto e curva è dotato di
standard di manicotto di
collegamento.
Classificazione: M0M1
Raggio di curvatura minimo: 0,7 x Ø
Temperatura di utilizzo: da -10oC a
+150oC
Condotti rigidi in EPS con manicotto
Curve a 45° rigide in EPS con manicotto
Curve a 90° rigide in EPS con manicotto
Manicotti in materiale plastico
Condotti rigidi in EPP con manicotto
Curve a 90° rigide in EPP con manicotto dotate pretaglio per realizzare due curve a 45°
Manicotti in EPP
Codice
Modello
Ø (mm)
Lunghezza (m)
5416464500
GSI-M0 125 10M
125
10
5209192300
GSI-M0 125 3M
125
3
5416465200
GSI-M0 160 10M
160
10
5209192400
GSI-M0 160 3M
160
3
5416466000
GSI-M0 200 10M
200
10
5209192500
GSI-M0 200 3M
200
3
5416467800
GSI-M0 250 10M
250
10
5209192600
GSI-M0 250 3M
250
3
5416468600
GSI-M0 315 10M
315
10
5209192700
GSI-M0 315 3M
315
3
Codice
Modello
Ø interno
[mm]
Ø esterno
[mm]
Lunghezza
[mm]
L017GPREPS125
GPR EPS 125
125
156
1000
L017GPREPS160
GPR EPS 160
160
191
1000
Codice
Modello
Ø interno
[mm]
Ø esterno
[mm]
Altezza
curva [mm]
Angolo
L017CDREPS12545
CDR EPS 125-45
125
156
196
45°
L017CDREPS16045
CDR EPS 160-45
160
191
208
45°
Codice
Modello
Ø interno
[mm]
Ø esterno
[mm]
Altezza
curva [mm]
Angolo
L017CDREPS12590
CDR EPS 125-90
125
156
278
90°
L017CDREPS16090
CDR EPS 160-90
160
191
295
90°
Codice
Modello
Ø interno
[mm]
Ø interno
[mm]
Ø interno
[mm]
L017MFREPS125
MFR EPS 125
125
131
56
L017MFREPS160
MFR EPS 160
160
197
56
Codice
Modello
Ø interno
[mm]
Ø esterno
[mm]
Lunghezza
[mm]
L017GPREPP180
GPR EPP 180
180
210
1000
Codice
Modello
Ø interno
[mm]
Ø esterno
[mm]
altezza curva
[mm]
Angolo
L018CDREPP18090
CDR EPP 180-90
180
210
335
90°
Codice
Modello
Ø interno
[mm]
Ø esterno
[mm]
Altezza
[mm]
L017MFREPP180
MFR EPP 180
180
240
80
