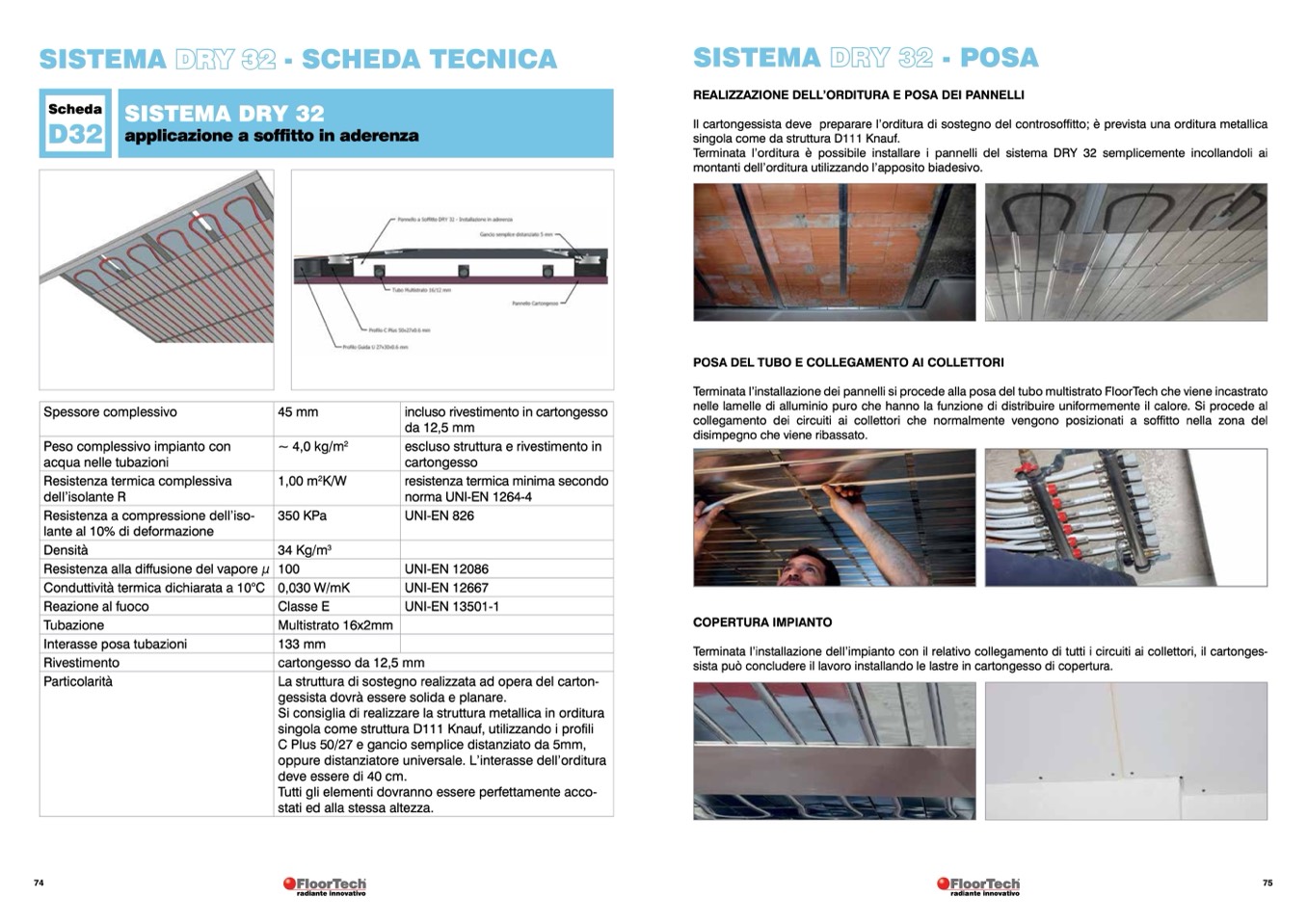

SISTEMA DRY 32 - SCHEDA TECNICA
SISTEMA
- POSA
REALIZZAZIONE DELL’ORDITURA E POSA DEI PANNELLI
Il cartongessista deve preparare l’orditura di sostegno del controsoffitto; è prevista una orditura metallica
singola come da struttura D111 Knauf.
Terminata l’orditura è possibile installare i pannelli del sistema DRY 32 semplicemente incollandoli ai
montanti dell’orditura utilizzando l’apposito biadesivo.
POSA DEL TUBO E COLLEGAMENTO AI COLLETTORI
Terminata l’installazione dei pannelli si procede alla posa del tubo multistrato FloorTech che viene incastrato
nelle lamelle di alluminio puro che hanno la funzione di distribuire uniformemente il calore. Si procede al
collegamento dei circuiti ai collettori che normalmente vengono posizionati a soffitto nella zona del
disimpegno che viene ribassato.
COPERTURA IMPIANTO
Terminata l’installazione dell’impianto con il relativo collegamento di tutti i circuiti ai collettori, il cartonges-
sista può concludere il lavoro installando le lastre in cartongesso di copertura.
Scheda
D32
SISTEMA DRY 32
applicazione a soffitto in aderenza
Spessore complessivo
Peso complessivo impianto con
acqua nelle tubazioni
Resistenza termica complessiva
dell’isolante R
Resistenza a compressione dell’iso-
lante al 10% di deformazione
Densità
Resistenza alla diffusione del vapore
Conduttività termica dichiarata a 10°C
Reazione al fuoco
Tubazione
Interasse posa tubazioni
Rivestimento
Particolarità
45 mm
~ 4,0 kg/m
2
1,00 m
2
K/W
350 KPa
incluso rivestimento in cartongesso
da 12,5 mm
escluso struttura e rivestimento in
cartongesso
resistenza termica minima secondo
norma UNI-EN 1264-4
UNI-EN 826
34 Kg/m
3
100
0,030 W/mK
Classe E
Multistrato 16x2mm
133 mm
cartongesso da 12,5 mm
UNI-EN 12086
UNI-EN 12667
UNI-EN 13501-1
La struttura di sostegno realizzata ad opera del carton-
gessista dovrà essere solida e planare.
Si consiglia di realizzare la struttura metallica in orditura
singola come struttura D111 Knauf, utilizzando i profili
C Plus 50/27 e gancio semplice distanziato da 5mm,
oppure distanziatore universale. L’interasse dell’orditura
deve essere di 40 cm.
Tutti gli elementi dovranno essere perfettamente acco-
stati ed alla stessa altezza.
