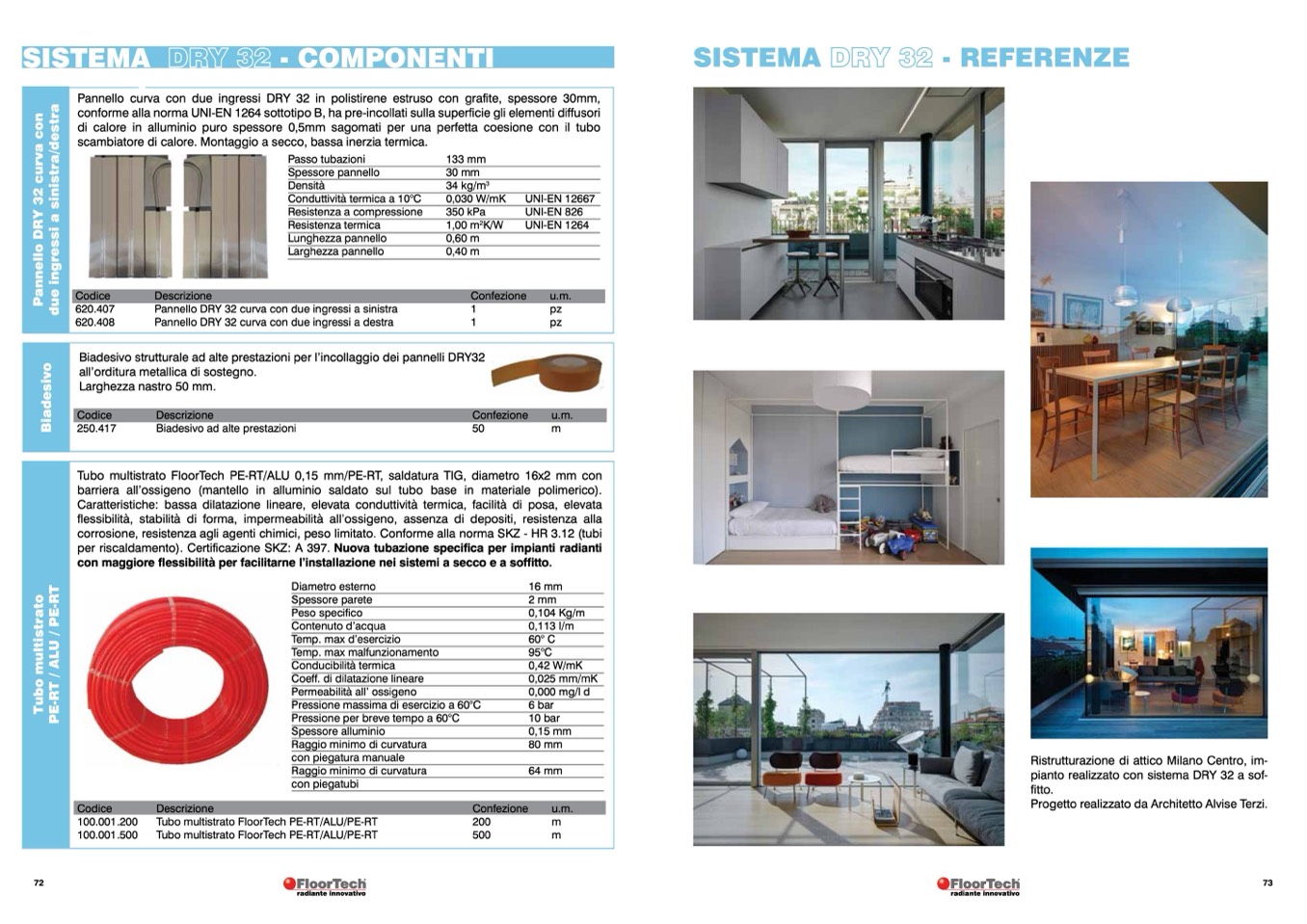

SISTEMA
- COMPONENTI
Pannello curva con due ingressi DRY 32 in polistirene estruso con grafite, spessore 30mm,
conforme alla norma UNI-EN 1264 sottotipo B, ha pre-incollati sulla superficie gli elementi diffusori
di calore in alluminio puro spessore 0,5mm sagomati per una perfetta coesione con il tubo
scambiatore di calore. Montaggio a secco, bassa inerzia termica.
SISTEMA
- REFERENZE
Codice
Descrizione
Confezione
u.m.
Passo tubazioni
Spessore pannello
Densità
Conduttività termica a 10°C
Resistenza a compressione
Resistenza termica
Lunghezza pannello
Larghezza pannello
620.407
Pannello DRY 32 curva con due ingressi a sinistra
620.408
Pannello DRY 32 curva con due ingressi a destra
133 mm
30 mm
34 kg/m
3
0,030 W/mK
350 kPa
1,00 m
2
K/W
0,60 m
0,40 m
UNI-EN 12667
UNI-EN 826
UNI-EN 1264
1
pz
1
pz
Codice
Descrizione
Confezione
u.m.
Biadesivo strutturale ad alte prestazioni per l’incollaggio dei pannelli DRY32
all’orditura metallica di sostegno.
Larghezza nastro 50 mm.
250.417
Biadesivo ad alte prestazioni
50
m
Tubo multistrato FloorTech PE-RT/ALU 0,15 mm/PE-RT, saldatura TIG, diametro 16x2 mm con
barriera all’ossigeno (mantello in alluminio saldato sul tubo base in materiale polimerico).
Caratteristiche: bassa dilatazione lineare, elevata conduttività termica, facilità di posa, elevata
flessibilità, stabilità di forma, impermeabilità all’ossigeno, assenza di depositi, resistenza alla
corrosione, resistenza agli agenti chimici, peso limitato. Conforme alla norma SKZ - HR 3.12 (tubi
per riscaldamento). Certificazione SKZ: A 397. Nuova tubazione specifica per impianti radianti
con maggiore flessibilità per facilitarne l’installazione nei sistemi a secco e a soffitto.
Codice
Descrizione
Confezione
u.m.
Diametro esterno
Spessore parete
Peso specifico
Contenuto d’acqua
Temp. max d’esercizio
Temp. max malfunzionamento
Conducibilità termica
Coeff. di dilatazione lineare
Permeabilità all’ ossigeno
Pressione massima di esercizio a 60°C
Pressione per breve tempo a 60°C
Spessore alluminio
Raggio minimo di curvatura
con piegatura manuale
Raggio minimo di curvatura
con piegatubi
Tubo multistrato FloorTech PE-RT/ALU/PE-RT
200
Tubo multistrato FloorTech PE-RT/ALU/PE-RT
500
16 mm
2mm
0,104 Kg/m
0,113 l/m
60° C
95°C
0,42 W/mK
0,025 mm/mK
0,000 mg/l d
6 bar
10 bar
0,15 mm
80 mm
64 mm
m
m
Ristrutturazione di attico Milano Centro, im-
pianto realizzato con sistema DRY 32 a sof-
fitto.
Progetto realizzato da Architetto Alvise Terzi.
