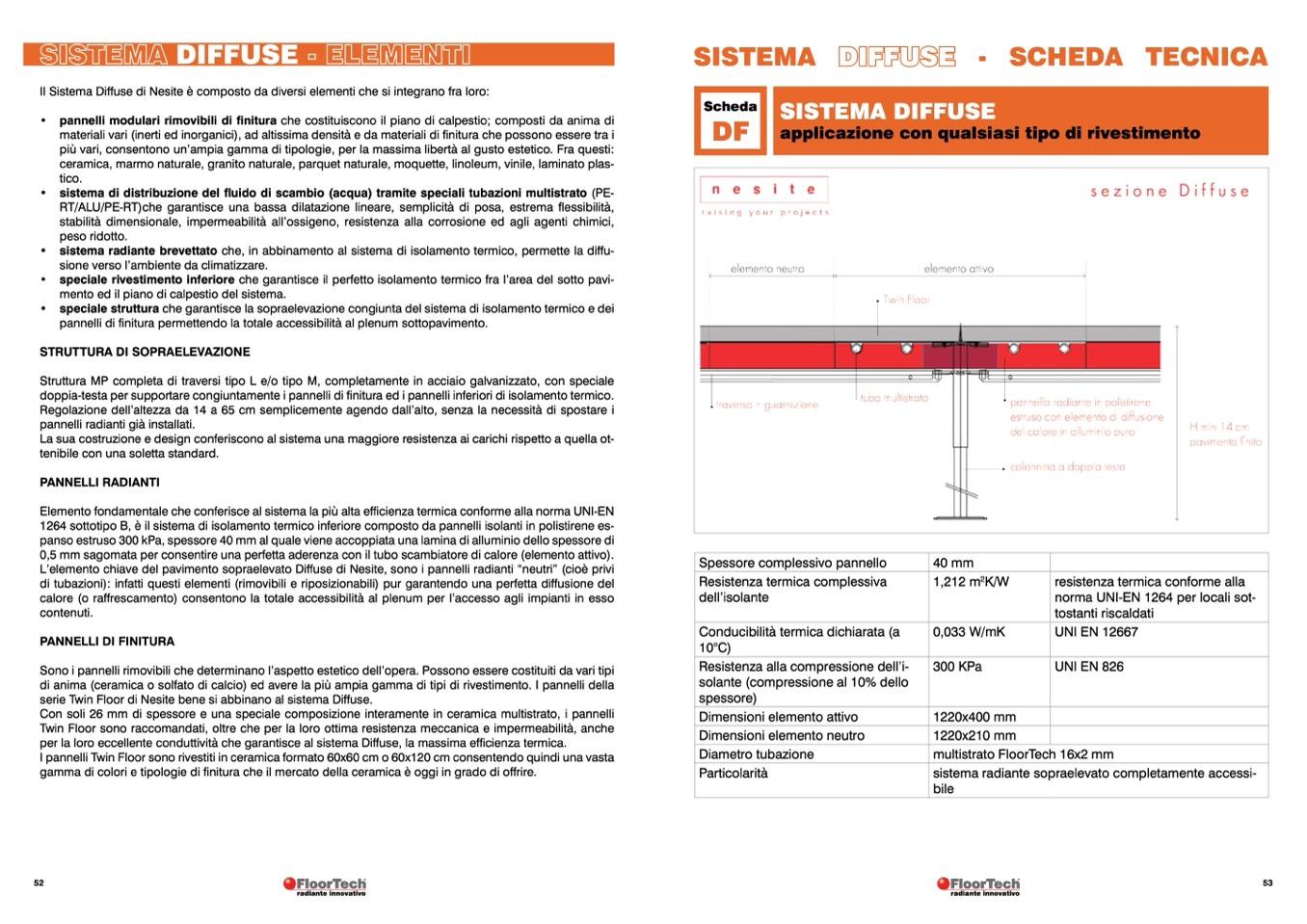

DIFFUSE

Il Sistema Diffuse di Nesite è composto da diversi elementi che si integrano fra loro:

• pannelli modulari rimovibili di finitura che costituiscono il piano di calpestio; composti da anima di

materiali vari (inerti ed inorganici), ad altissima densità e da materiali di finitura che possono essere tra i

più vari, consentono un’ampia gamma di tipologie, per la massima libertà al gusto estetico. Fra questi:

ceramica, marmo naturale, granito naturale, parquet naturale, moquette, linoleum, vinile, laminato plas-

tico.

• sistema di distribuzione del fluido di scambio (acqua) tramite speciali tubazioni multistrato (PE-

RT/ALU/PE-RT)che garantisce una bassa dilatazione lineare, semplicità di posa, estrema flessibilità,

stabilità dimensionale, impermeabilità all’ossigeno, resistenza alla corrosione ed agli agenti chimici,

peso ridotto.

• sistema radiante brevettato che, in abbinamento al sistema di isolamento termico, permette la diffu-

sione verso l’ambiente da climatizzare.

• speciale rivestimento inferiore che garantisce il perfetto isolamento termico fra l’area del sotto pavi-

mento ed il piano di calpestio del sistema.

• speciale struttura che garantisce la sopraelevazione congiunta del sistema di isolamento termico e dei

pannelli di finitura permettendo la totale accessibilità al plenum sottopavimento.

STRUTTURA DI SOPRAELEVAZIONE

Struttura MP completa di traversi tipo L e/o tipo M, completamente in acciaio galvanizzato, con speciale

doppia-testa per supportare congiuntamente i pannelli di finitura ed i pannelli inferiori di isolamento termico.

Regolazione dell’altezza da 14 a 65 cm semplicemente agendo dall’alto, senza la necessità di spostare i

pannelli radianti già installati.

La sua costruzione e design conferiscono al sistema una maggiore resistenza ai carichi rispetto a quella ot-

tenibile con una soletta standard.

PANNELLI RADIANTI

Elemento fondamentale che conferisce al sistema la più alta efficienza termica conforme alla norma UNI-EN

1264 sottotipo B, è il sistema di isolamento termico inferiore composto da pannelli isolanti in polistirene es-

panso estruso 300 kPa, spessore 40 mm al quale viene accoppiata una lamina di alluminio dello spessore di

0,5 mm sagomata per consentire una perfetta aderenza con il tubo scambiatore di calore (elemento attivo).

L’elemento chiave del pavimento sopraelevato Diffuse di Nesite, sono i pannelli radianti “neutri” (cioè privi

di tubazioni): infatti questi elementi (rimovibili e riposizionabili) pur garantendo una perfetta diffusione del

calore (o raffrescamento) consentono la totale accessibilità al plenum per l’accesso agli impianti in esso

contenuti.

PANNELLI DI FINITURA

Sono i pannelli rimovibili che determinano l’aspetto estetico dell’opera. Possono essere costituiti da vari tipi

di anima (ceramica o solfato di calcio) ed avere la più ampia gamma di tipi di rivestimento. I pannelli della

serie Twin Floor di Nesite bene si abbinano al sistema Diffuse.

Con soli 26 mm di spessore e una speciale composizione interamente in ceramica multistrato, i pannelli

Twin Floor sono raccomandati, oltre che per la loro ottima resistenza meccanica e impermeabilità, anche

per la loro eccellente conduttività che garantisce al sistema Diffuse, la massima efficienza termica.

I pannelli Twin Floor sono rivestiti in ceramica formato 60x60 cm o 60x120 cm consentendo quindi una vasta

gamma di colori e tipologie di finitura che il mercato della ceramica è oggi in grado di offrire.

SISTEMA DIFFUSE - SCHEDA TECNICA

Scheda

DF

SISTEMA DIFFUSE

applicazione con qualsiasi tipo di rivestimento

Spessore complessivo pannello

40 mm

Resistenza termica complessiva

dell’isolante

1,212 m

2

K/W

resistenza termica conforme alla

norma UNI-EN 1264 per locali sot-

tostanti riscaldati

Conducibilità termica dichiarata (a

10°C)

0,033 W/mK

UNI EN 12667

Resistenza alla compressione dell’i-

solante (compressione al 10% dello

spessore)

300 KPa

UNI EN 826

Dimensioni elemento attivo

1220x400 mm

Dimensioni elemento neutro

1220x210 mm

Diametro tubazione

multistrato FloorTech 16x2 mm

Particolarità

sistema radiante sopraelevato completamente accessi-

bile
