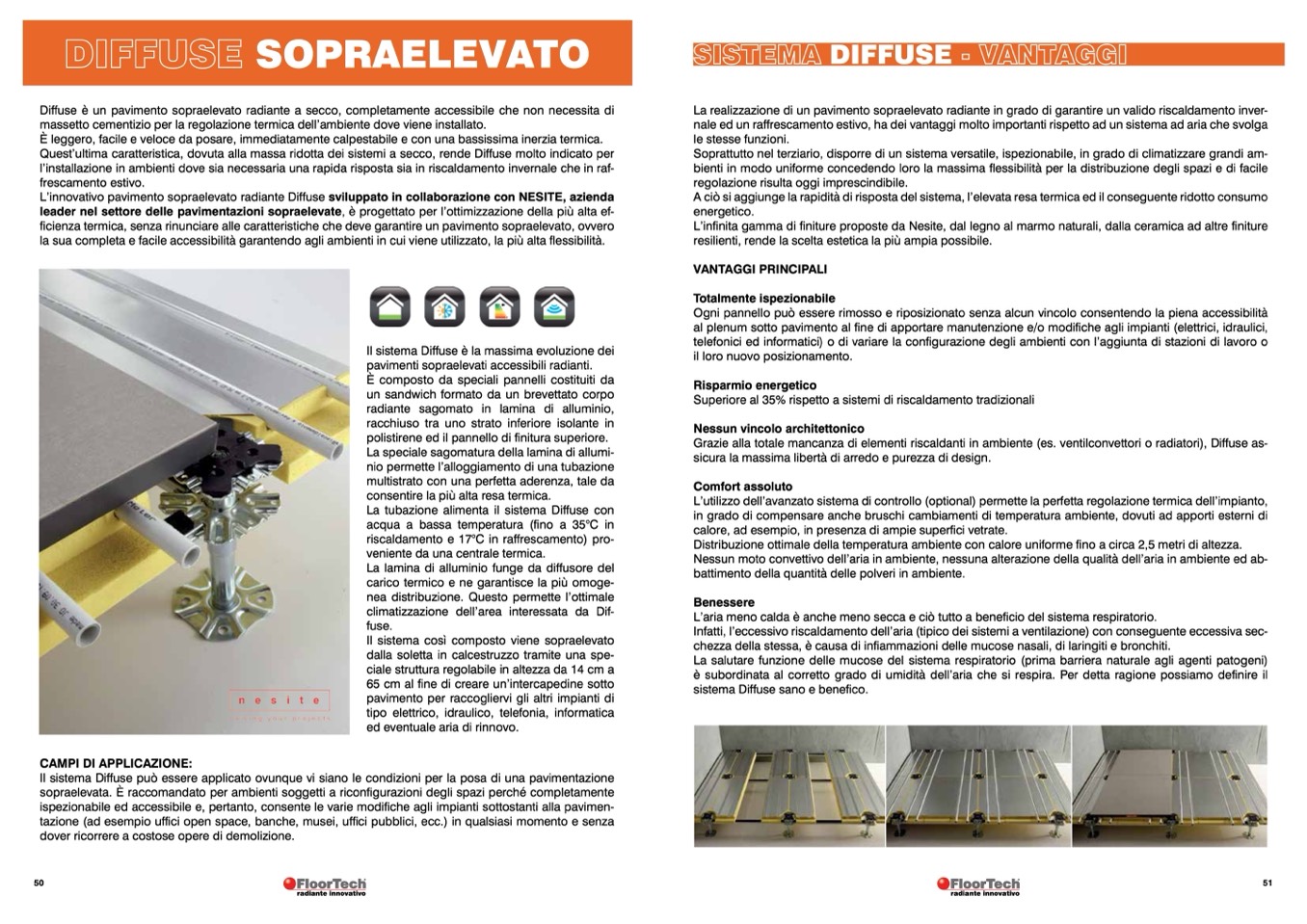

SOPRAELEVATO
Diffuse è un pavimento sopraelevato radiante a secco, completamente accessibile che non necessita di
massetto cementizio per la regolazione termica dell’ambiente dove viene installato.
è leggero, facile e veloce da posare, immediatamente calpestabile e con una bassissima inerzia termica.
Quest’ultima caratteristica, dovuta alla massa ridotta dei sistemi a secco, rende Diffuse molto indicato per
l’installazione in ambienti dove sia necessaria una rapida risposta sia in riscaldamento invernale che in raf-
frescamento estivo.
L’innovativo pavimento sopraelevato radiante Diffuse sviluppato in collaborazione con NESITE, azienda
leader nel settore delle pavimentazioni sopraelevate, è progettato per l’ottimizzazione della più alta ef-
ficienza termica, senza rinunciare alle caratteristiche che deve garantire un pavimento sopraelevato, ovvero
la sua completa e facile accessibilità garantendo agli ambienti in cui viene utilizzato, la più alta flessibilità.
DIFFUSE
Il sistema Diffuse è la massima evoluzione dei
pavimenti sopraelevati accessibili radianti.
è composto da speciali pannelli costituiti da
un sandwich formato da un brevettato corpo
radiante sagomato in lamina di alluminio,
racchiuso tra uno strato inferiore isolante in
polistirene ed il pannello di finitura superiore.
La speciale sagomatura della lamina di allumi-
nio permette l’alloggiamento di una tubazione
multistrato con una perfetta aderenza, tale da
consentire la più alta resa termica.
La tubazione alimenta il sistema Diffuse con
acqua a bassa temperatura (fino a 35°C in
riscaldamento e 17°C in raffrescamento) pro-
veniente da una centrale termica.
La lamina di alluminio funge da diffusore del
carico termico e ne garantisce la più omoge-
nea distribuzione. Questo permette l’ottimale
climatizzazione dell’area interessata da Dif-
fuse.
Il sistema così composto viene sopraelevato
dalla soletta in calcestruzzo tramite una spe-
ciale struttura regolabile in altezza da 14 cm a
65 cm al fine di creare un’intercapedine sotto
pavimento per raccogliervi gli altri impianti di
tipo elettrico, idraulico, telefonia, informatica
ed eventuale aria di rinnovo.
La realizzazione di un pavimento sopraelevato radiante in grado di garantire un valido riscaldamento inver-
nale ed un raffrescamento estivo, ha dei vantaggi molto importanti rispetto ad un sistema ad aria che svolga
le stesse funzioni.
Soprattutto nel terziario, disporre di un sistema versatile, ispezionabile, in grado di climatizzare grandi am-
bienti in modo uniforme concedendo loro la massima flessibilità per la distribuzione degli spazi e di facile
regolazione risulta oggi imprescindibile.
A ciò si aggiunge la rapidità di risposta del sistema, l’elevata resa termica ed il conseguente ridotto consumo
energetico.
L’infinita gamma di finiture proposte da Nesite, dal legno al marmo naturali, dalla ceramica ad altre finiture
resilienti, rende la scelta estetica la più ampia possibile.
VANTAGGI PRINCIPALI
Totalmente ispezionabile
Ogni pannello può essere rimosso e riposizionato senza alcun vincolo consentendo la piena accessibilità
al plenum sotto pavimento al fine di apportare manutenzione e/o modifiche agli impianti (elettrici, idraulici,
telefonici ed informatici) o di variare la configurazione degli ambienti con l’aggiunta di stazioni di lavoro o
il loro nuovo posizionamento.
Risparmio energetico
Superiore al 35% rispetto a sistemi di riscaldamento tradizionali
Nessun vincolo architettonico
Grazie alla totale mancanza di elementi riscaldanti in ambiente (es. ventilconvettori o radiatori), Diffuse as-
sicura la massima libertà di arredo e purezza di design.
Comfort assoluto
L’utilizzo dell’avanzato sistema di controllo (optional) permette la perfetta regolazione termica dell’impianto,
in grado di compensare anche bruschi cambiamenti di temperatura ambiente, dovuti ad apporti esterni di
calore, ad esempio, in presenza di ampie superfici vetrate.
Distribuzione ottimale della temperatura ambiente con calore uniforme fino a circa 2,5 metri di altezza.
Nessun moto convettivo dell’aria in ambiente, nessuna alterazione della qualità dell’aria in ambiente ed ab-
battimento della quantità delle polveri in ambiente.
Benessere
L’aria meno calda è anche meno secca e ciò tutto a beneficio del sistema respiratorio.
Infatti, l’eccessivo riscaldamento dell’aria (tipico dei sistemi a ventilazione) con conseguente eccessiva sec-
chezza della stessa, è causa di infiammazioni delle mucose nasali, di laringiti e bronchiti.
La salutare funzione delle mucose del sistema respiratorio (prima barriera naturale agli agenti patogeni)
è subordinata al corretto grado di umidità dell’aria che si respira. Per detta ragione possiamo definire il
sistema Diffuse sano e benefico.
CAMPI DI APPLICAZIONE:
Il sistema Diffuse può essere applicato ovunque vi siano le condizioni per la posa di una pavimentazione
sopraelevata. è raccomandato per ambienti soggetti a riconfigurazioni degli spazi perché completamente
ispezionabile ed accessibile e, pertanto, consente le varie modifiche agli impianti sottostanti alla pavimen-
tazione (ad esempio uffici open space, banche, musei, uffici pubblici, ecc.) in qualsiasi momento e senza
dover ricorrere a costose opere di demolizione.
