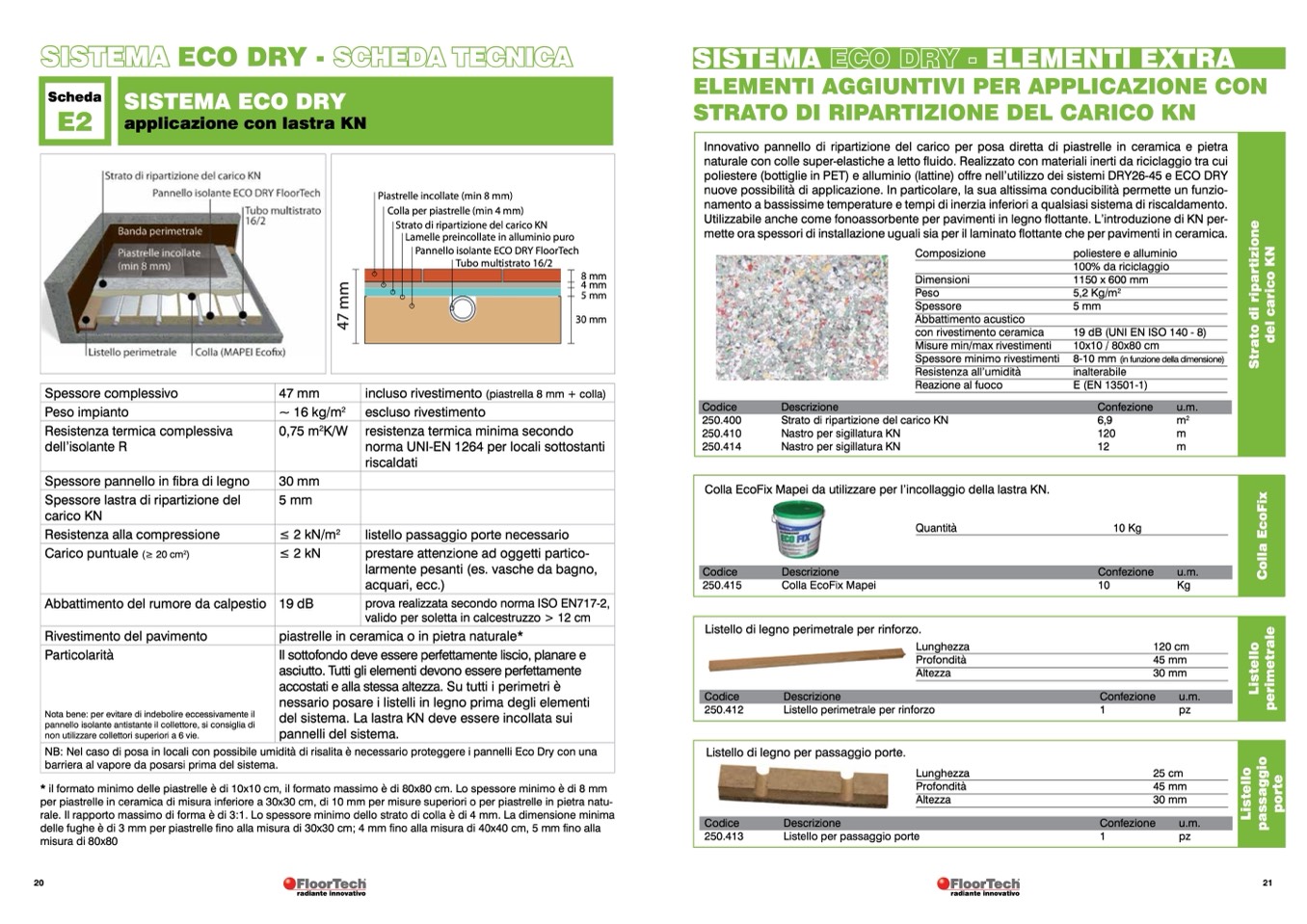

SISTEMA ECO DRY - SCHEDA TECNICA

SISTEMA

ELEMENTI EXTRA

ELEMENTI AGGIUNTIVI PER APPLICAZIONE CON

STRATO DI RIPARTIZIONE DEL CARICO KN

Innovativo pannello di ripartizione del carico per posa diretta di piastrelle in ceramica e pietra

naturale con colle super-elastiche a letto fluido. Realizzato con materiali inerti da riciclaggio tra cui

poliestere (bottiglie in PET) e alluminio (lattine) offre nell’utilizzo dei sistemi DRY26-45 e ECO DRY

nuove possibilità di applicazione. In particolare, la sua altissima conducibilità permette un funzio-

namento a bassissime temperature e tempi di inerzia inferiori a qualsiasi sistema di riscaldamento.

Utilizzabile anche come fonoassorbente per pavimenti in legno flottante. L’introduzione di KN per-

mette ora spessori di installazione uguali sia per il laminato flottante che per pavimenti in ceramica.

Scheda

E2

SISTEMA ECO DRY

applicazione con lastra KN

Spessore complessivo

Peso impianto

Resistenza termica complessiva

dell’isolante R

Spessore pannello in fibra di legno

Spessore lastra di ripartizione del

carico KN

Resistenza alla compressione

Carico puntuale (≥ 20 cm

2

)

Abbattimento del rumore da calpestio

Rivestimento del pavimento

Particolarità

Nota bene: per evitare di indebolire eccessivamente il

pannello isolante antistante il collettore, si consiglia di

non utilizzare collettori superiori a 6 vie.

47 mm

~ 16 kg/m

2

0,75 m

2

K/W

30 mm

5 mm

≤ 2 kN/m

2

≤ 2 kN

19 dB

30 mm

incluso rivestimento (piastrella 8 mm + colla)

escluso rivestimento

resistenza termica minima secondo

norma UNI-EN 1264 per locali sottostanti

riscaldati

listello passaggio porte necessario

prestare attenzione ad oggetti partico-

larmente pesanti (es. vasche da bagno,

acquari, ecc.)

prova realizzata secondo norma ISO EN717-2,

valido per soletta in calcestruzzo > 12 cm

Codice

Descrizione

250.415

Colla EcoFix Mapei

10

Listello di legno perimetrale per rinforzo.

Lunghezza

Profondità

Altezza

Piastrelle incollate (min 8 mm)

Colla per piastrelle (min 4 mm)

Strato di ripartizione del carico KN

Lamelle preincollate in alluminio puro

Pannello isolante ECO DRY FloorTech

Tubo multistrato 16/2

8 mm

4 mm

5 mm

Composizione

Dimensioni

Peso

Spessore

Abbattimento acustico

con rivestimento ceramica

Misure min/max rivestimenti

Spessore minimo rivestimenti

Resistenza all’umidità

Reazione al fuoco

Codice

Descrizione

250.400

Strato di ripartizione del carico KN

250.410

Nastro per sigillatura KN

250.414

Nastro per sigillatura KN

Colla EcoFix Mapei da utilizzare per l’incollaggio della lastra KN.

Quantità

poliestere e alluminio

100% da riciclaggio

1150 x 600 mm

5,2 Kg/m

2

5 mm

19 dB (UNI EN ISO 140 - 8)

10x10 / 80x80 cm

8-10 mm (in funzione della dimensione)

inalterabile

E (EN 13501-1)

Confezione

u.m.

6,9

m

2

120

m

12

m

10 Kg

Confezione

u.m.

Kg

120 cm

45 mm

30 mm

piastrelle in ceramica o in pietra naturale*

Il sottofondo deve essere perfettamente liscio, planare e

asciutto. Tutti gli elementi devono essere perfettamente

accostati e alla stessa altezza. Su tutti i perimetri è

nessario posare i listelli in legno prima degli elementi

del sistema. La lastra KN deve essere incollata sui

pannelli del sistema.

Codice

Descrizione

250.412

Listello perimetrale per rinforzo

1

Listello di legno per passaggio porte.

NB: Nel caso di posa in locali con possibile umidità di risalita è necessario proteggere i pannelli Eco Dry con una

barriera al vapore da posarsi prima del sistema.

* il formato minimo delle piastrelle è di 10x10 cm, il formato massimo

è di 80x80 cm. Lo spessore minimo è di 8 mm

per piastrelle in ceramica di misura inferiore a 30x30 cm, di 10 mm per misure superiori o per piastrelle in pietra natu-

rale. Il rapporto massimo di forma è di 3:1. Lo spessore minimo dello strato di colla è di 4 mm. La dimensione minima

delle fughe è di 3 mm per piastrelle fino alla misura di 30x30 cm; 4 mm fino alla misura di 40x40 cm, 5 mm fino alla

misura di 80x80

Lunghezza

Profondità

Altezza

Descrizione

Listello per passaggio porte

Confezione

u.m.

pz

25 cm

45 mm

30 mm

L

i

s

t

e

l

l

o

L

i

s

t

e

l

l

o

S

t

r

a

t

o

d

i

r

i

p

a

r

t

i

z

i

o

n

e

p

a

s

s

a

g

g

i

o

p

e

r

i

m

e

t

r

a

l

e

C

o

l

l

a

E

c

o

F

i

x

d

e

l

c

a

r

i

c

o

K

N

p

o

r

t

e

4

7

m

m

radiante innovativo

radiante innovativo

Codice

250.413

Confezione

1

u.m.

pz
