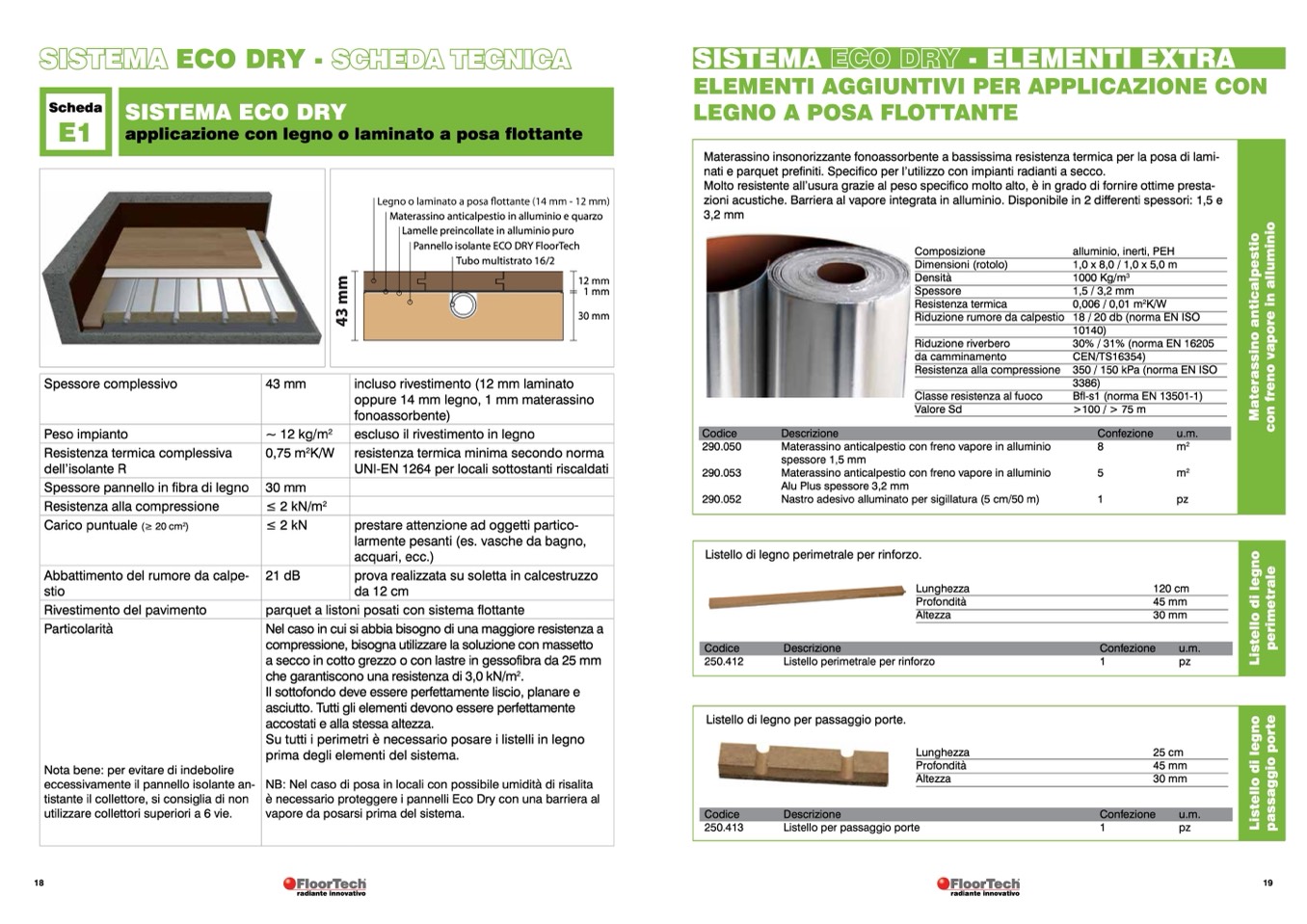

SISTEMA ECO DRY - SCHEDA TECNICA

SISTEMA

- ELEMENTI EXTRA

ELEMENTI AGGIUNTIVI PER APPLICAZIONE CON

LEGNO A POSA FLOTTANTE

Materassino insonorizzante fonoassorbente a bassissima resistenza termica per la posa di lami-

nati e parquet prefiniti. Specifico per l’utilizzo con impianti radianti a secco.

Molto resistente all’usura grazie al peso specifico molto alto, è in grado di fornire ottime presta-

zioni acustiche. Barriera al vapore integrata in alluminio. Disponibile in 2 differenti spessori: 1,5 e

3,2 mm

Scheda

E1

SISTEMA ECO DRY

applicazione con legno o laminato a posa flottante

Materassino anticalpestio in alluminio e quarzo

Lamelle preincollate in alluminio puro

Pannello isolante ECO DRY FloorTech

Tubo multistrato 16/2

12 mm

1 mm

30 mm

incluso rivestimento (12 mm laminato

oppure 14 mm legno, 1 mm materassino

fonoassorbente)

escluso il rivestimento in legno

resistenza termica minima secondo norma

UNI-EN 1264 per locali sottostanti riscaldati

prestare attenzione ad oggetti partico-

larmente pesanti (es. vasche da bagno,

acquari, ecc.)

prova realizzata su soletta in calcestruzzo

da 12 cm

Spessore complessivo

Peso impianto

Resistenza termica complessiva

dell’isolante R

Spessore pannello in fibra di legno

Resistenza alla compressione

Carico puntuale (≥ 20 cm

2

)

Abbattimento del rumore da calpe-

stio

Rivestimento del pavimento

Particolarità

Nota bene: per evitare di indebolire

eccessivamente il pannello isolante an-

tistante il collettore, si consiglia di non

utilizzare collettori superiori a 6 vie.

43 mm

~ 12 kg/m

2

0,75 m

2

K/W

30 mm

≤ 2 kN/m

2

≤2kN

21 dB

Composizione

Dimensioni (rotolo)

Densità

Spessore

Resistenza termica

Riduzione rumore da calpestio

Riduzione riverbero

da camminamento

Resistenza alla compressione

Classe resistenza al fuoco

Valore Sd

Codice

Descrizione

290.050

Materassino anticalpestio con freno vapore in alluminio

spessore 1,5 mm

290.053

Materassino anticalpestio con freno vapore in alluminio

Alu Plus spessore 3,2 mm

290.052

Nastro adesivo alluminato per sigillatura (5 cm/50 m)

Listello di legno perimetrale per rinforzo.

Lunghezza

Profondità

Altezza

alluminio, inerti, PEH

1,0 x 8,0 / 1,0 x 5,0 m

1000 Kg/m

3

1,5 / 3,2 mm

0,006 / 0,01 m

2

K/W

18 / 20 db (norma EN ISO

10140)

30% / 31% (norma EN 16205

CEN/TS16354)

350 / 150 kPa (norma EN ISO

3386)

Bfl-s1 (norma EN 13501-1)

>100 / > 75 m

Confezione

u.m.

parquet a listoni posati con sistema flottante

Nel caso in cui si abbia bisogno di una maggiore resistenza a

compressione, bisogna utilizzare la soluzione con massetto

a secco in cotto grezzo o con lastre in gessofibra da 25 mm

che garantiscono una resistenza di 3,0 kN/m

2

.

Il sottofondo deve essere perfettamente liscio, planare e

asciutto. Tutti gli elementi devono essere perfettamente

accostati e alla stessa altezza.

Su tutti i perimetri è necessario posare i listelli in legno

prima degli elementi del sistema.

NB: Nel caso di posa in locali con possibile umidità di risalita

è necessario proteggere i pannelli Eco Dry con una barriera al

vapore da posarsi prima del sistema.
