Pipe mount electronics

3.7.11

184

(7.3")

Wall mount electronics

216

(8.5")

107

(4.2")

127

(5.0")

196

(7.7")

270

(10.6")

Size

DN25

(1")

DN40

(11⁄2")

DN50

(2")

DN80

(3")

DN100

(4")

DN150

(6")

DN200

(8")

DN250

(10")

DN300

(12")

Flanged

PN16

ASME 150

11 kg

(24 lbs)

13 kg

(28 lbs)

17 kg

(37 lbs)

26 kg

(57 lbs)

33 kg

(72 lbs)

44 kg

(98 lbs)

68 kg

(150 lbs)

84 kg

(186 lbs)

123 kg

(271 lbs)

Flanged

PN40

ASME 300

12 kg

(26 lbs)

15 kg

(34 lbs)

19 kg

(42 lbs)

30 kg

(66 lbs)

40 kg

(89 lbs)

55 kg

(122 lbs)

85 kg

(188 lbs)

121 kg

(266 lbs)

168 kg

(371 lbs)

Flanged

PN64

ASME 600

12 kg

(26 lbs)

15 kg

(34 lbs)

19 kg

(42 lbs)

30 kg

(66 lbs)

48 kg

(105 lbs)

66 kg

(146 lbs)

103 kg

(226 lbs)

Wafer

9 kg

(19 lbs)

9 kg

(20 lbs)

10 kg

(23 lbs)

17 kg

(38 lbs)

TI-P338-26 MI Issue 4

VLM10 In-line Vortex Mass Flowmeter

Page 10 of 11

Flowmetering

Vortex flowmeters

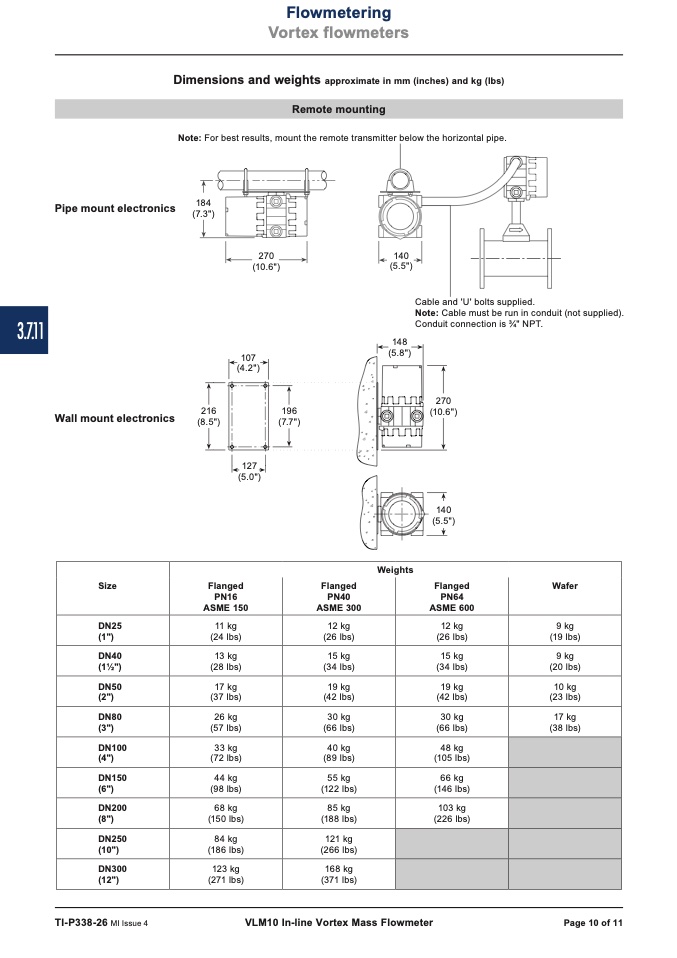

Dimensions and weights approximate in mm (inches) and kg (lbs)

Remote mounting

Note: For best results, mount the remote transmitter below the horizontal pipe.

270

(10.6")

140

(5.5")

148

(5.8")

Cable and 'U' bolts supplied.

Note: Cable must be run in conduit (not supplied).

Conduit connection is 3⁄4" NPT.

140

(5.5")

Weights
