Flowmetering

Vortex flowmeters

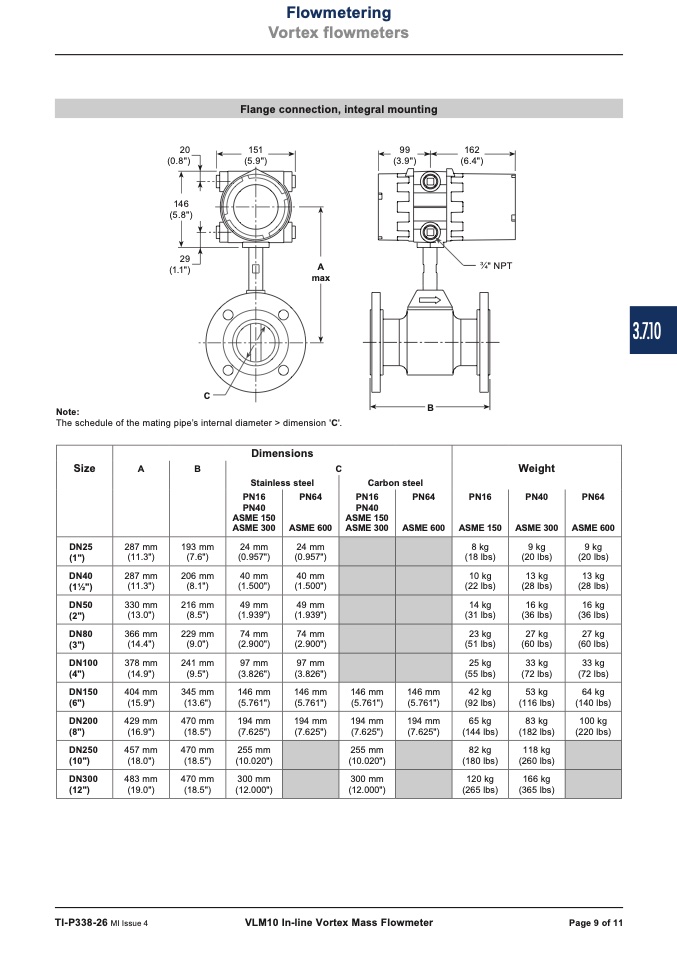

Flange connection, integral mounting

20

(0.8")

(5.9")

99

(3.9")

162

(6.4")

151

146

(5.8")

29

(1.1")

C

A

max

" NPT

3.7.10

Note:

The schedule of the mating pipe’s internal diameter > dimension 'C'.

B

Size

DN25

(1")

DN40

(11⁄2")

DN50

(2")

DN80

(3")

DN100

(4")

DN150

(6")

DN200

(8")

DN250

(10")

DN300

(12")

A

287 mm

(11.3")

287 mm

(11.3")

330 mm

(13.0")

366 mm

(14.4")

378 mm

(14.9")

404 mm

(15.9")

429 mm

(16.9")

457 mm

(18.0")

483 mm

(19.0")

B

193 mm

(7.6")

206 mm

(8.1")

216 mm

(8.5")

229 mm

(9.0")

241 mm

(9.5")

345 mm

(13.6")

470 mm

(18.5")

470 mm

(18.5")

470 mm

(18.5")

Dimensions

Stainless steel

C

Weight

PN40

ASME 300

9 kg

(20 lbs)

13 kg

(28 lbs)

16 kg

(36 lbs)

27 kg

(60 lbs)

33 kg

(72 lbs)

53 kg

(116 lbs)

83 kg

(182 lbs)

118 kg

(260 lbs)

166 kg

(365 lbs)

Carbon steel

PN16

PN40

ASME 150

ASME 300

24 mm

(0.957")

40 mm

(1.500")

49 mm

(1.939")

74 mm

(2.900")

97 mm

(3.826")

146 mm

(5.761")

194 mm

(7.625")

255 mm

(10.020")

300 mm

(12.000")

PN64

ASME 600

24 mm

(0.957")

40 mm

(1.500")

49 mm

(1.939")

74 mm

(2.900")

97 mm

(3.826")

146 mm

(5.761")

194 mm

(7.625")

PN16

PN40

ASME 150

ASME 300

PN64

ASME 600

PN16

ASME 150

8 kg

(18 lbs)

10 kg

(22 lbs)

14 kg

(31 lbs)

23 kg

(51 lbs)

25 kg

(55 lbs)

42 kg

(92 lbs)

65 kg

(144 lbs)

82 kg

(180 lbs)

120 kg

(265 lbs)

PN64

ASME 600

9 kg

(20 lbs)

13 kg

(28 lbs)

16 kg

(36 lbs)

27 kg

(60 lbs)

33 kg

(72 lbs)

64 kg

(140 lbs)

100 kg

(220 lbs)

146 mm

(5.761")

194 mm

(7.625")

255 mm

(10.020")

300 mm

(12.000")

146 mm

(5.761")

194 mm

(7.625")

TI-P338-26 MI Issue 4

VLM10 In-line Vortex Mass Flowmeter
