General information

Useful calculation data

����

���

���

���

���

���

��

��

��

��

��

�

�

�

�

�

���

���

���

���

���

����

����

����

����

����

���

��

�

��

�

���

�

�

�

��

��

�

�

������

��

�

���������

�������������������

����

���� ����

����

���

��� ���

���

�

�

� � �

��

�� �� ��

������������������

�

�

�

�

�

��

�

�

��

�

�

�

�

�

����

�

�

��

�

�

�

�

�

���

���

��

�� �

� �

� � �

�� �� ��

���

�

� � �

���� ��

��

� �

�

�

�

� � � � ��

� �� ��

���

� �� �

�

� �� ��

��

� �

�

��

�

�

�

��� �

�

�

�

�

���

�

�

�

�

��

��

�

�� �

�

��� �� � �� �

� �

�

�

��� � �� �

� �

�

�

�

�

��

�� ��

��

�

� � �

� ��

�

� �

��

�

�

� ��

�

�

�

�

�

�

�

�� � ����������

�

�

��

��

�

�

��

��

��

�

�

�

�

�

���

���

���

���

���

����

����

����

����

����

�����

�����

�����

���

������

���

����

����

����

�

�

�

��

��

�

�

������

������������������

11.5.8

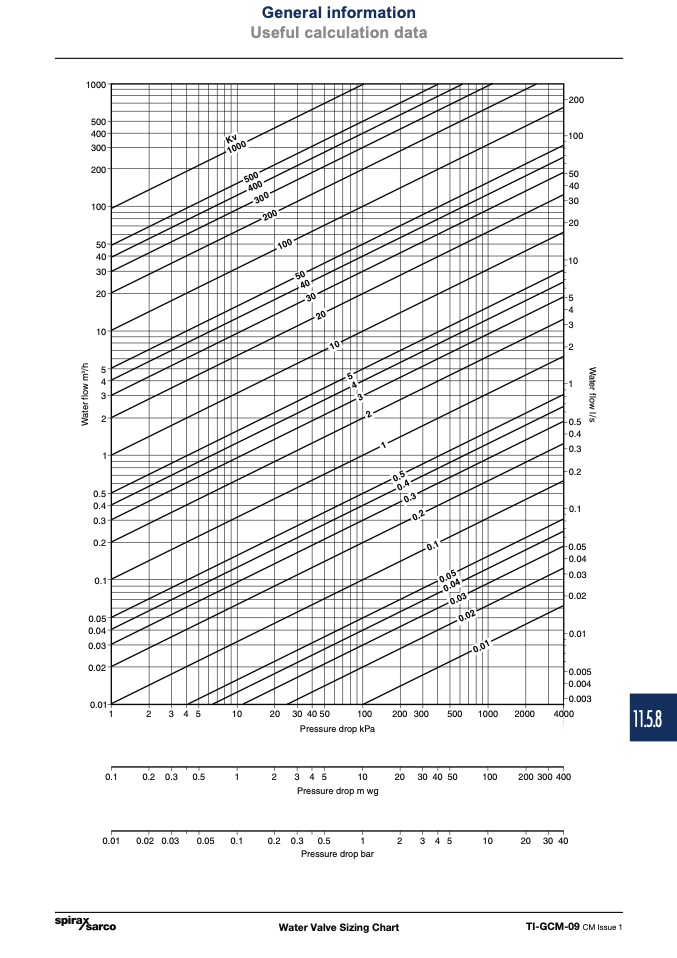

Water Valve Sizing Chart

TI-GCM-09 CM Issue 1

��

����

���

���

���

���

���

��

��

��

��

��

�

�

�

�

�

���

���

���

���

���

����

����

����

����

����

�

�

�

�

�

�

�

�

�

�

�

�

�

�

�

�

�

�

�

�

�

�

�

�

�

�

�

�

�
