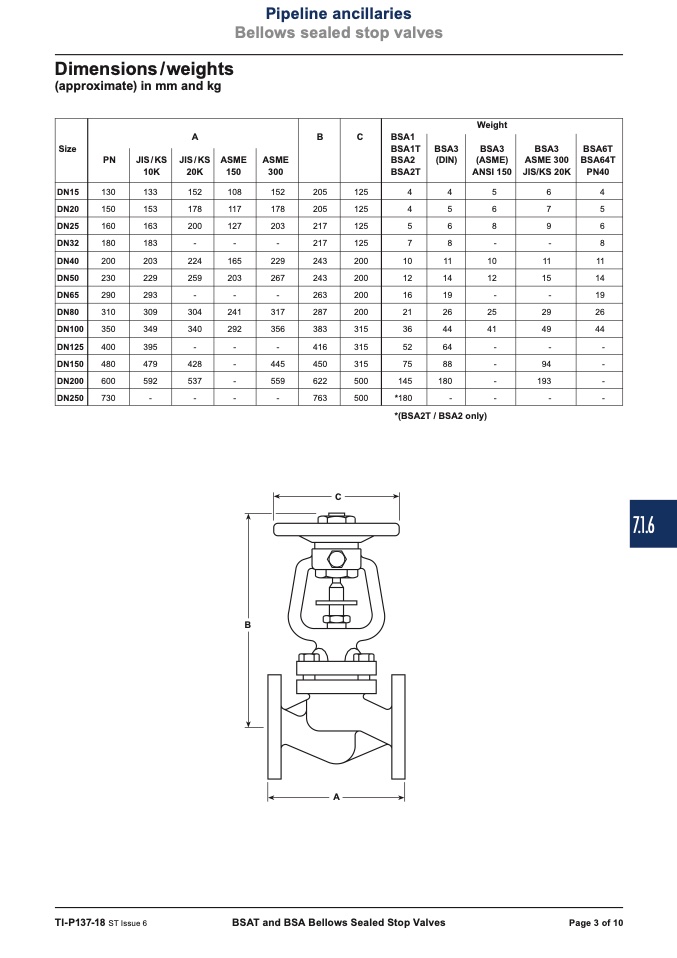

Pipeline ancillaries

Bellows sealed stop valves

Dimensions / weights

(approximate) in mm and kg

Size

A

PN

JIS/KS JIS/KS ASME ASME

10K

20K

150

300

B

C

BSA1

BSA1T

BSA2

BSA2T

BSA3

(DIN)

Weight

BSA3

(ASME)

ANSI 150

BSA3

ASME 300

JIS/KS 20K

BSA6T

BSA64T

PN40

DN15

130

133

152

108

152

205

125

4

4

5

6

4

DN20

150

153

178

117

178

205

125

4

5

6

7

5

DN25

160

163

200

127

203

217

125

5

6

8

9

6

DN32

180

183

-

-

-

217

125

7

8

-

-

8

DN40

200

203

224

165

229

243

200

10

11

10

11

11

DN50

230

229

259

203

267

243

200

12

14

12

15

14

DN65

290

293

-

-

-

263

200

16

19

-

-

19

DN80

310

309

304

241

317

287

200

21

26

25

29

26

DN100

350

349

340

292

356

383

315

36

44

41

49

44

DN125

400

395

-

-

-

416

315

52

64

-

-

-

DN150

480

479

428

-

445

450

315

75

88

-

94

-

DN200

600

592

537

-

559

622

500

145

180

-

193

-

DN250

730

-

-

-

-

763

500

*180

-

-

-

-

*(BSA2T / BSA2 only)

C

7.1.6

B

A

TI-P137-18 ST Issue 6

BSAT and BSA Bellows Sealed Stop Valves
