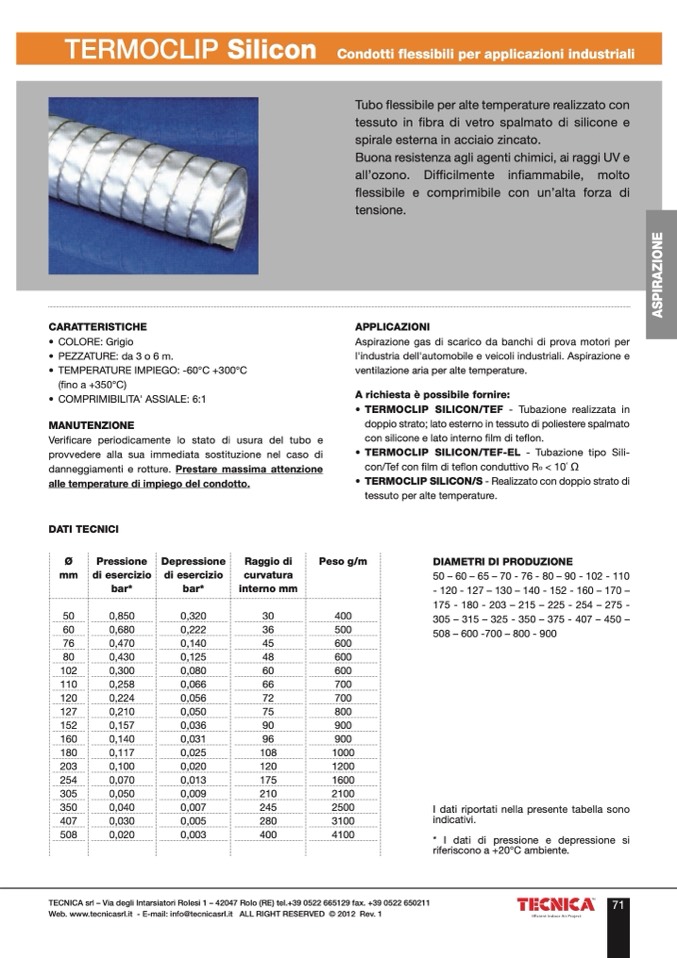

TERMOCLIP Silicon
Condotti flessibili per applicazioni industriali
CARATTERISTICHE
• COLORE: Grigio
• PEZZATURE: da 3 o 6 m.
• TEMPERATURE IMPIEGO: -60°C +300°C
(fino a +350°C)
• COMPRIMIBILITA' ASSIALE: 6:1
MANUTENZIONE
Verificare periodicamente lo stato di usura del tubo e
provvedere alla sua immediata sostituzione nel caso di
danneggiamenti e rotture. Prestare massima attenzione
alle temperature di impiego del condotto.
APPLICAZIONI
Aspirazione gas di scarico da banchi di prova motori per
l'industria dell'automobile e veicoli industriali. Aspirazione e
ventilazione aria per alte temperature.
A richiesta è possibile fornire:
• TERMOCLIP SILICON/TEF - Tubazione realizzata in
doppio strato; lato esterno in tessuto di poliestere spalmato
con silicone e lato interno film di teflon.
con/Tef con film di teflon conduttivo R
o
< 10
Ω
• TERMOCLIP SILICON/S - Realizzato con doppio strato di
• TERMOCLIP SILICON/TEF-EL - Tubazione tipo Sili-
4
DATI TECNICI
tessuto per alte temperature.
Ø
mm
Pressione
di esercizio
bar*
Depressione
di esercizio
bar*
Raggio di
curvatura
interno mm
Peso g/m
DIAMETRI DI PRODUZIONE
50–60–65–70-76-80–90-102-110
- 120 - 127 – 130 – 140 - 152 - 160 – 170 –
175 - 180 - 203 – 215 – 225 - 254 – 275 -
305 – 315 – 325 - 350 – 375 - 407 – 450 –
508 – 600 -700 – 800 - 900
50
0,850
0,320
30
400
60
0,680
0,222
36
500
76
0,470
0,140
45
600
80
0,430
0,125
48
600
102
0,300
0,080
60
600
110
0,258
0,066
66
72
700
120
0,224
0,056
700
127
0,210
0,050
75
800
152
0,157
0,036
90
900
160
0,140
0,031
96
900
180
0,117
0,025
108
1000
203
0,100
0,020
120
1200
254
0,070
0,013
175
1600
305
0,050
0,009
210
2100
350
0,040
0,007
245
2500
407
0,030
0,005
280
3100
508
0,020
0,003
400
4100
I dati riportati nella presente tabella sono
indicativi.
* I dati di pressione e depressione si
riferiscono a +20°C ambiente.
Tubo flessibile per alte temperature realizzato con
tessuto in fibra di vetro spalmato di silicone e
spirale esterna in acciaio zincato.
Buona resistenza agli agenti chimici, ai raggi UV e
all’ozono. Difficilmente infiammabile, molto
flessibile e comprimibile con un’alta forza di
tensione.
