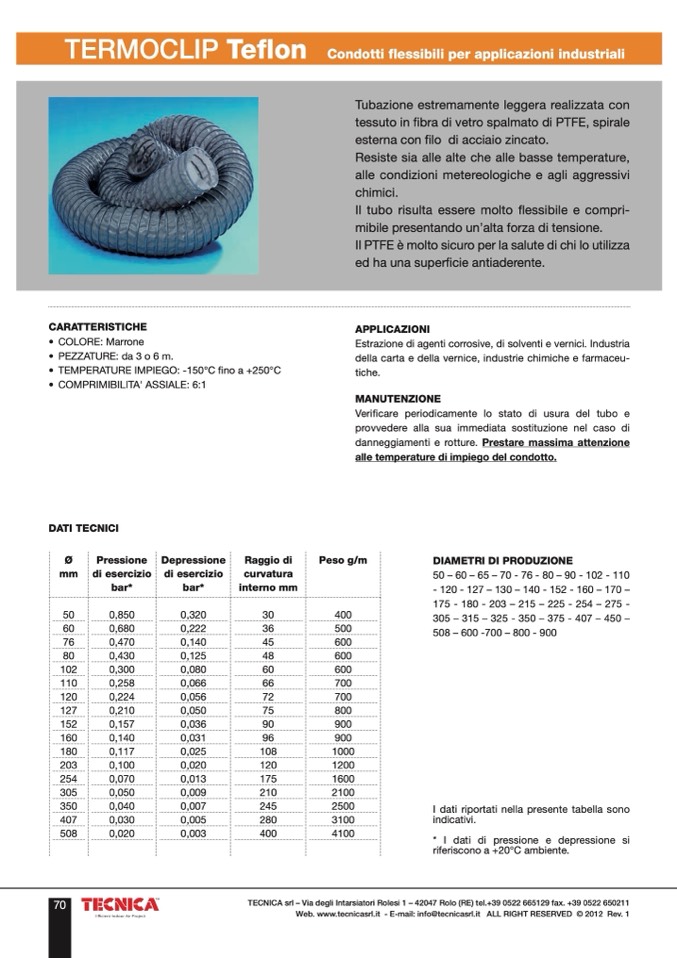

TERMOCLIP Teflon
Condotti flessibili per applicazioni industriali
Tubazione estremamente leggera realizzata con
tessuto in fibra di vetro spalmato di PTFE, spirale
esterna con filo di acciaio zincato.
Resiste sia alle alte che alle basse temperature,
alle condizioni metereologiche e agli aggressivi
chimici.
Il tubo risulta essere molto flessibile e compri-
mibile presentando un’alta forza di tensione.
Il PTFE è molto sicuro per la salute di chi lo utilizza
ed ha una superficie antiaderente.
CARATTERISTICHE
• COLORE: Marrone
• PEZZATURE: da 3 o 6 m.
• TEMPERATURE IMPIEGO: -150°C fino a +250°C
• COMPRIMIBILITA' ASSIALE: 6:1
APPLICAZIONI
Estrazione di agenti corrosive, di solventi e vernici. Industria
della carta e della vernice, industrie chimiche e farmaceu-
tiche.
MANUTENZIONE
Verificare periodicamente lo stato di usura del tubo e
provvedere alla sua immediata sostituzione nel caso di
danneggiamenti e rotture. Prestare massima attenzione
alle temperature di impiego del condotto.
DATI TECNICI
Ø
mm
Pressione
di esercizio
bar*
Depressione
di esercizio
bar*
Raggio di
curvatura
interno mm
Peso g/m
DIAMETRI DI PRODUZIONE
50–60–65–70-76-80–90-102-110
- 120 - 127 – 130 – 140 - 152 - 160 – 170 –
175 - 180 - 203 – 215 – 225 - 254 – 275 -
305 – 315 – 325 - 350 – 375 - 407 – 450 –
508 – 600 -700 – 800 - 900
50
0,850
0,320
30
400
60
0,680
0,222
36
500
76
0,470
0,140
45
600
80
0,430
0,125
48
600
102
0,300
0,080
60
600
110
0,258
0,066
66
72
700
120
0,224
0,056
700
127
0,210
0,050
75
800
152
0,157
0,036
90
900
160
0,140
0,031
96
900
180
0,117
0,025
108
1000
203
0,100
0,020
120
1200
254
0,070
0,013
175
1600
305
0,050
0,009
210
2100
350
0,040
0,007
245
2500
407
0,030
0,005
280
3100
508
0,020
0,003
400
4100
I dati riportati nella presente tabella sono
indicativi.
* I dati di pressione e depressione si
riferiscono a +20°C ambiente.
