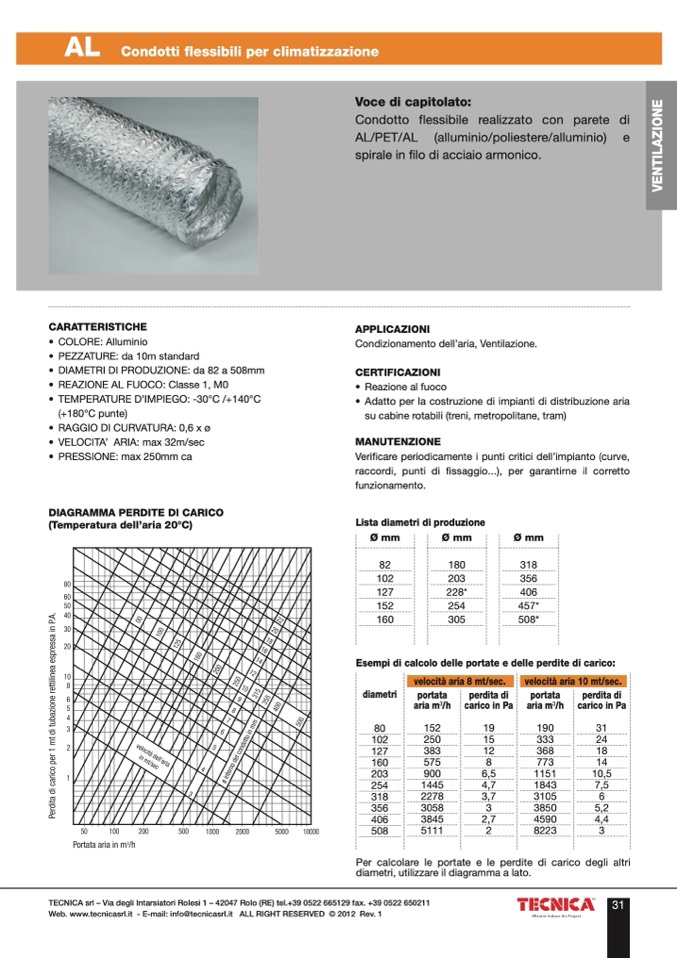

AL

Condotti flessibili per climatizzazione

CARATTERISTICHE

• COLORE: Alluminio

• PEZZATURE: da 10m standard

• DIAMETRI DI PRODUZIONE: da 82 a 508mm

• REAZIONE AL FUOCO: Classe 1, M0

• TEMPERATURE D’IMPIEGO: -30°C /+140°C

(+180°C punte)

• RAGGIO DI CURVATURA: 0,6 x ø

• VELOCITA’ ARIA: max 32m/sec

• PRESSIONE: max 250mm ca

DIAGRAMMA PERDITE DI CARICO

(Temperatura dell’aria 20°C)

APPLICAZIONI

Condizionamento dell’aria, Ventilazione.

CERTIFICAZIONI

• Reazione al fuoco

• Adatto per la costruzione di impianti di distribuzione aria

su cabine rotabili (treni, metropolitane, tram)

MANUTENZIONE

Verificare periodicamente i punti critici dell’impianto (curve,

raccordi, punti di fissaggio...), per garantirne il corretto

funzionamento.

Lista diametri di produzione

Ø mm

Ø mm

Ø mm

Esempi di calcolo delle portate e delle perdite di carico:

diametri

80

Per calcolare le portate e le perdite di carico degli altri

diametri, utilizzare il diagramma a lato.

82

102

127

152

160

180

203

228*

254

305

318

356

406

457*

508*

velocità aria 8 mt/sec.

velocità aria 10 mt/sec.

portata

aria m3/h

152

perdita di

carico in Pa

19

portata

aria m3/h

190

368

perdita di

carico in Pa

31

102

250

15

333

24

127

383

12

18

160

575

8

773

14

203

900

6,5

1151

10,5

254

1445

4,7

1843

7,5

318

2278

3,7

3105

6

356

3058

3

3850

5,2

406

3845

2,7

4590

4,4

508

5111

2

8223

3

Voce di capitolato:

Condotto flessibile realizzato con parete di

AL/PET/AL (alluminio/poliestere/alluminio) e

spirale in filo di acciaio armonico.

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129 fax. +39 0522 650211

Web. www.tecnicasrl.it - E-mail: info@tecnicasrl.it ALL RIGHT RESERVED © 2012 Rev. 1
