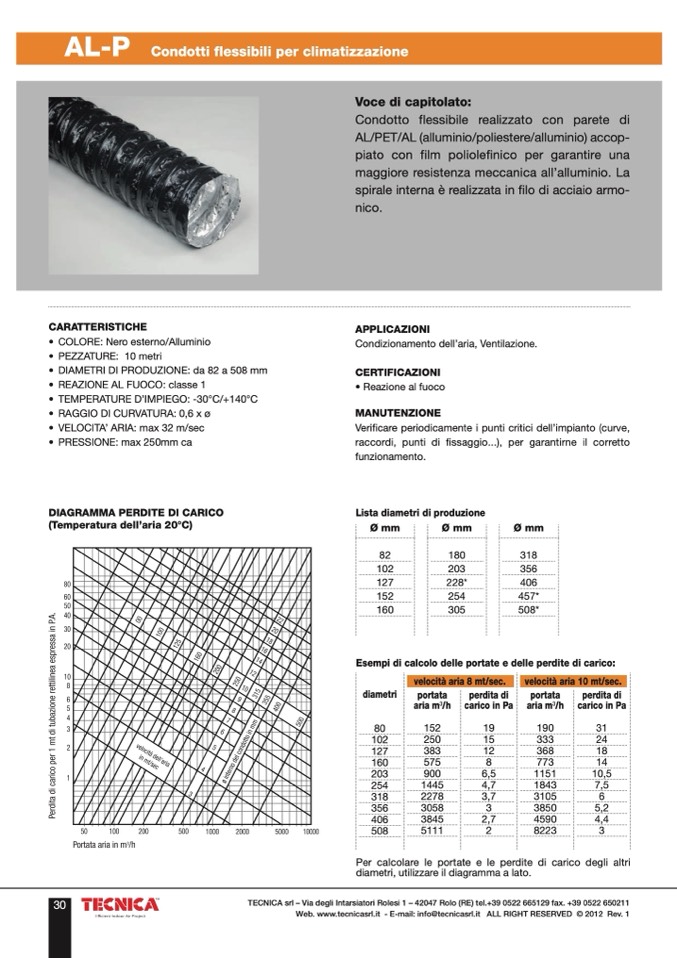

AL-P

Condotti flessibili per climatizzazione

Voce di capitolato:

Condotto flessibile realizzato con parete di

AL/PET/AL (alluminio/poliestere/alluminio) accop-

piato con film poliolefinico per garantire una

maggiore resistenza meccanica all’alluminio. La

spirale interna è realizzata in filo di acciaio armo-

nico.

CARATTERISTICHE

• COLORE: Nero esterno/Alluminio

• PEZZATURE: 10 metri

• DIAMETRI DI PRODUZIONE: da 82 a 508 mm

• REAZIONE AL FUOCO: classe 1

• TEMPERATURE D’IMPIEGO: -30°C/+140°C

• RAGGIO DI CURVATURA: 0,6 x ø

• VELOCITA’ ARIA: max 32 m/sec

• PRESSIONE: max 250mm ca

DIAGRAMMA PERDITE DI CARICO

(Temperatura dell’aria 20°C)

APPLICAZIONI

Condizionamento dell’aria, Ventilazione.

CERTIFICAZIONI

• Reazione al fuoco

MANUTENZIONE

Verificare periodicamente i punti critici dell’impianto (curve,

raccordi, punti di fissaggio...), per garantirne il corretto

funzionamento.

Lista diametri di produzione

Ø mm

Ø mm

Ø mm

Esempi di calcolo delle portate e delle perdite di carico:

diametri

80

Per calcolare le portate e le perdite di carico degli altri

diametri, utilizzare il diagramma a lato.

82

102

127

152

160

180

203

228*

254

305

318

356

406

457*

508*

velocità aria 8 mt/sec.

velocità aria 10 mt/sec.

portata

aria m3/h

152

perdita di

carico in Pa

19

portata

aria m3/h

190

perdita di

carico in Pa

31

102

250

15

333

24

127

383

12

368

18

160

575

8

773

14

203

900

6,5

1151

10,5

254

1445

4,7

1843

7,5

318

2278

3,7

3105

6

356

3058

3

3850

5,2

406

3845

2,7

4590

4,4

508

5111

2

8223

3
