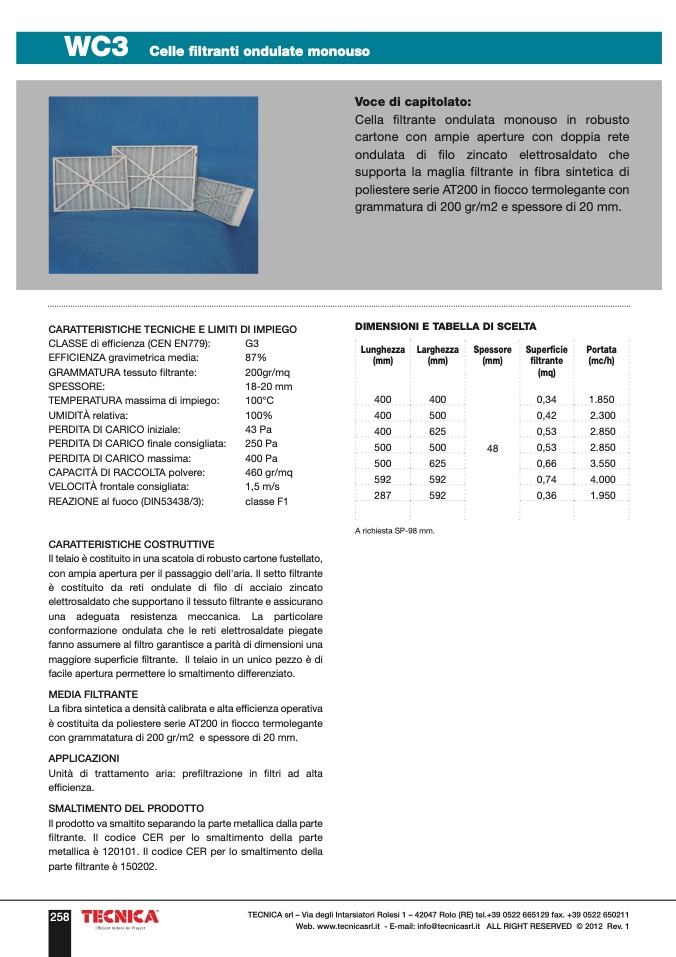

WC3
Celle filtranti ondulate monouso
Voce di capitolato:
Cella filtrante ondulata monouso in robusto
cartone con ampie aperture con doppia rete
ondulata di filo zincato elettrosaldato che
supporta la maglia filtrante in fibra sintetica di
poliestere serie AT200 in fiocco termolegante con
grammatura di 200 gr/m2 e spessore di 20 mm.
CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO
CLASSE di efficienza (CEN EN779):
G3
EFFICIENZA gravimetrica media:
87%
GRAMMATURA tessuto filtrante:
200gr/mq
SPESSORE:
18-20 mm
TEMPERATURA massima di impiego:
100°C
UMIDITÀ relativa:
100%
PERDITA DI CARICO iniziale:
43 Pa
PERDITA DI CARICO finale consigliata:
250 Pa
PERDITA DI CARICO massima:
400 Pa
CAPACITÀ DI RACCOLTA polvere:
460 gr/mq
VELOCITÀ frontale consigliata:
1,5 m/s
REAZIONE al fuoco (DIN53438/3):
classe F1
CARATTERISTICHE COSTRUTTIVE
Il telaio è costituito in una scatola di robusto cartone fustellato,
con ampia apertura per il passaggio dell'aria. Il setto filtrante
è costituito da reti ondulate di filo di acciaio zincato
elettrosaldato che supportano il tessuto filtrante e assicurano
una adeguata resistenza meccanica. La particolare
conformazione ondulata che le reti elettrosaldate piegate
fanno assumere al filtro garantisce a parità di dimensioni una
maggiore superficie filtrante. Il telaio in un unico pezzo è di
facile apertura permettere lo smaltimento differenziato.
MEDIA FILTRANTE
La fibra sintetica a densità calibrata e alta efficienza operativa
è costituita da poliestere serie AT200 in fiocco termolegante
con grammatatura di 200 gr/m2 e spessore di 20 mm.
APPLICAZIONI
Unità di trattamento aria: prefiltrazione in filtri ad alta
efficienza.
SMALTIMENTO DEL PRODOTTO
Il prodotto va smaltito separando la parte metallica dalla parte
filtrante. Il codice CER per lo smaltimento della parte
metallica è 120101. Il codice CER per lo smaltimento della
parte filtrante è 150202.
DIMENSIONI E TABELLA DI SCELTA
Lunghezza
Larghezza
(mm)
(mm)
400
400
A richiesta SP-98 mm.
Spessore
(mm)
48
Superficie
filtrante
(mq)
0,34
Portata
(mc/h)
1.850
400 500
400 625
500 500
500 625
592 592
287 592
0,42 2.300
0,53
2.850
0,53
2.850
0,66 3.550
0,74 4.000
0,36 1.950
TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129 fax. +39 0522 650211
Web. www.tecnicasrl.it - E-mail: info@tecnicasrl.it ALL RIGHT RESERVED © 2012 Rev. 1
258
