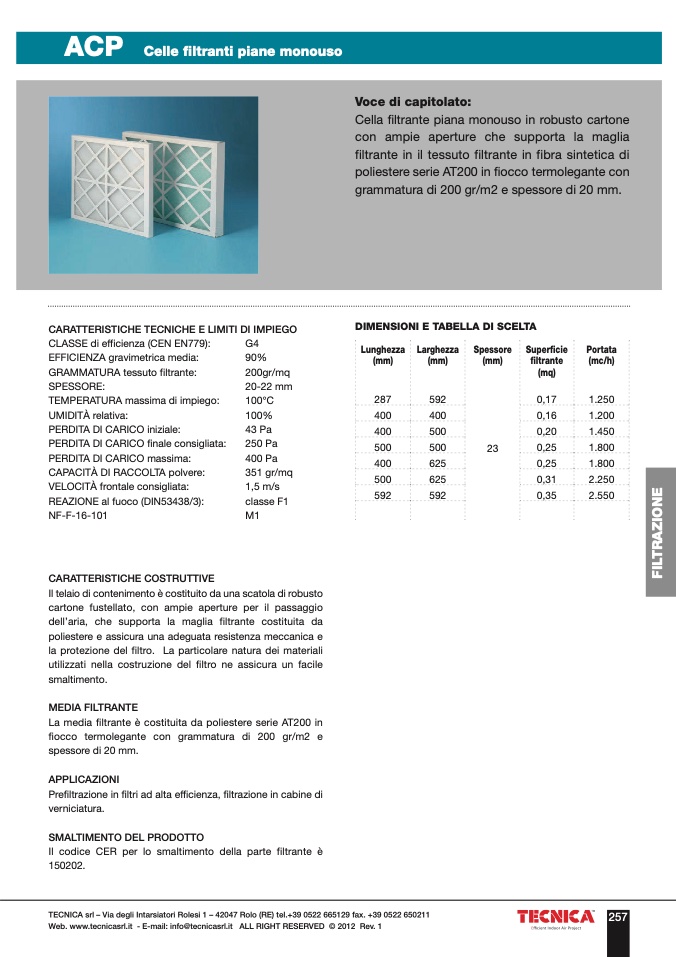

ACP
Celle filtranti piane monouso
Voce di capitolato:
Cella filtrante piana monouso in robusto cartone
con ampie aperture che supporta la maglia
filtrante in il tessuto filtrante in fibra sintetica di
poliestere serie AT200 in fiocco termolegante con
grammatura di 200 gr/m2 e spessore di 20 mm.
CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO
CLASSE di efficienza (CEN EN779):
G4
EFFICIENZA gravimetrica media:
90%
GRAMMATURA tessuto filtrante:
200gr/mq
SPESSORE:
20-22 mm
TEMPERATURA massima di impiego:
100°C
UMIDITÀ relativa:
100%
PERDITA DI CARICO iniziale:
43 Pa
PERDITA DI CARICO finale consigliata:
250 Pa
PERDITA DI CARICO massima:
400 Pa
CAPACITÀ DI RACCOLTA polvere:
351 gr/mq
VELOCITÀ frontale consigliata:
1,5 m/s
REAZIONE al fuoco (DIN53438/3):
classe F1
NF-F-16-101
M1
CARATTERISTICHE COSTRUTTIVE
Il telaio di contenimento è costituito da una scatola di robusto
cartone fustellato, con ampie aperture per il passaggio
dell’aria, che supporta la maglia filtrante costituita da
poliestere e assicura una adeguata resistenza meccanica e
la protezione del filtro. La particolare natura dei materiali
utilizzati nella costruzione del filtro ne assicura un facile
smaltimento.
MEDIA FILTRANTE
La media filtrante è costituita da poliestere serie AT200 in
fiocco termolegante con grammatura di 200 gr/m2 e
spessore di 20 mm.
APPLICAZIONI
Prefiltrazione in filtri ad alta efficienza, filtrazione in cabine di
verniciatura.
SMALTIMENTO DEL PRODOTTO
Il codice CER per lo smaltimento della parte filtrante è
150202.
DIMENSIONI E TABELLA DI SCELTA
Lunghezza
Larghezza
(mm)
(mm)
287
592
Spessore
(mm)
23
Superficie
filtrante
(mq)
0,17
Portata
(mc/h)
1.250
400 400
400 500
500 500
400 625
500 625
592 592
0,16 1.200
0,20
1.450
0,25
1.800
0,25 1.800
0,31 2.250
0,35 2.550
