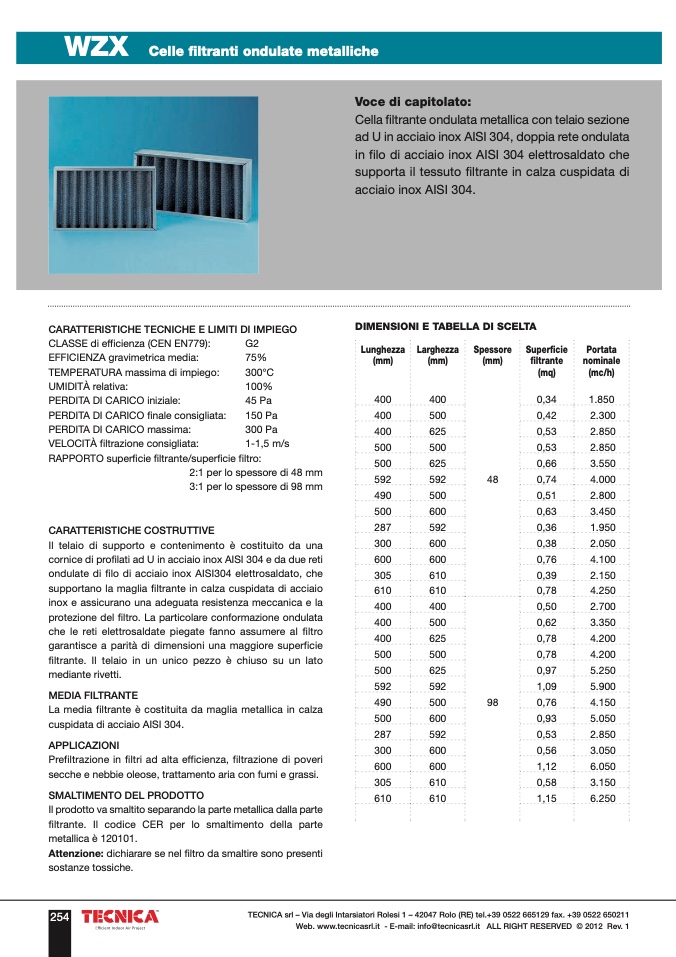

WZX
Celle filtranti ondulate metalliche
Voce di capitolato:
Cella filtrante ondulata metallica con telaio sezione
ad U in acciaio inox AISI 304, doppia rete ondulata
in filo di acciaio inox AISI 304 elettrosaldato che
supporta il tessuto filtrante in calza cuspidata di
acciaio inox AISI 304.
CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO
CLASSE di efficienza (CEN EN779):
G2
EFFICIENZA gravimetrica media:
75%
TEMPERATURA massima di impiego:
300°C
UMIDITÀ relativa:
100%
PERDITA DI CARICO iniziale:
45 Pa
PERDITA DI CARICO finale consigliata:
150 Pa
PERDITA DI CARICO massima:
300 Pa
VELOCITÀ filtrazione consigliata:
1-1,5 m/s
RAPPORTO superficie filtrante/superficie filtro:
2:1 per lo spessore di 48 mm
3:1 per lo spessore di 98 mm
CARATTERISTICHE COSTRUTTIVE
Il telaio di supporto e contenimento è costituito da una
cornice di profilati ad U in acciaio inox AISI 304 e da due reti
ondulate di filo di acciaio inox AISI304 elettrosaldato, che
supportano la maglia filtrante in calza cuspidata di acciaio
inox e assicurano una adeguata resistenza meccanica e la
protezione del filtro. La particolare conformazione ondulata
che le reti elettrosaldate piegate fanno assumere al filtro
garantisce a parità di dimensioni una maggiore superficie
filtrante. Il telaio in un unico pezzo è chiuso su un lato
mediante rivetti.
MEDIA FILTRANTE
La media filtrante è costituita da maglia metallica in calza
cuspidata di acciaio AISI 304.
APPLICAZIONI
Prefiltrazione in filtri ad alta efficienza, filtrazione di poveri
secche e nebbie oleose, trattamento aria con fumi e grassi.
SMALTIMENTO DEL PRODOTTO
Il prodotto va smaltito separando la parte metallica dalla parte
filtrante. Il codice CER per lo smaltimento della parte
metallica è 120101.
Attenzione: dichiarare se nel filtro da smaltire sono presenti
sostanze tossiche.
DIMENSIONI E TABELLA DI SCELTA
Lunghezza
Larghezza
(mm)
(mm)
400
400
Spessore
(mm)
48
Superficie
filtrante
(mq)
0,34
Portata
nominale
(mc/h)
1.850
400
500
0,42
2.300
400
625
0,53
2.850
500
500
0,53
2.850
500
625
0,66
3.550
592
592
0,74
4.000
490
500
0,51
2.800
500
600
0,63
3.450
287
592
0,36
1.950
300
600
0,38
2.050
600
600
0,76
4.100
305
610
0,39
2.150
610
610
0,78
4.250
400
400
400
500
400
625
500
500
500
625
592
592
490
500
98
0,50
2.700
0,62
3.350
0,78
4.200
0,78
4.200
0,97
5.250
1,09
5.900
0,76
4.150
500
600
0,93
5.050
287
592
0,53
2.850
300
600
0,56
3.050
600
600
1,12
6.050
305
610
0,58
3.150
610
610
1,15
6.250
