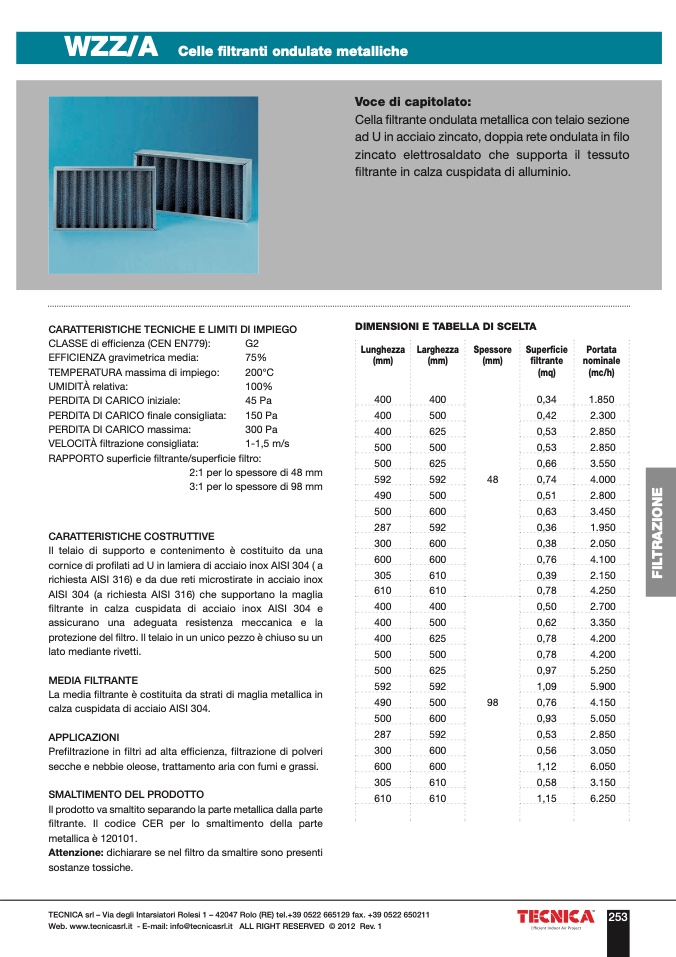

WZZ/A
Celle filtranti ondulate metalliche
Voce di capitolato:
Cella filtrante ondulata metallica con telaio sezione
ad U in acciaio zincato, doppia rete ondulata in filo
zincato elettrosaldato che supporta il tessuto
filtrante in calza cuspidata di alluminio.
CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO
CLASSE di efficienza (CEN EN779):
G2
EFFICIENZA gravimetrica media:
75%
TEMPERATURA massima di impiego:
200°C
UMIDITÀ relativa:
100%
PERDITA DI CARICO iniziale:
45 Pa
PERDITA DI CARICO finale consigliata:
150 Pa
PERDITA DI CARICO massima:
300 Pa
VELOCITÀ filtrazione consigliata:
1-1,5 m/s
RAPPORTO superficie filtrante/superficie filtro:
2:1 per lo spessore di 48 mm
3:1 per lo spessore di 98 mm
CARATTERISTICHE COSTRUTTIVE
Il telaio di supporto e contenimento è costituito da una
cornice di profilati ad U in lamiera di acciaio inox AISI 304 ( a
richiesta AISI 316) e da due reti microstirate in acciaio inox
AISI 304 (a richiesta AISI 316) che supportano la maglia
filtrante in calza cuspidata di acciaio inox AISI 304 e
assicurano una adeguata resistenza meccanica e la
protezione del filtro. Il telaio in un unico pezzo è chiuso su un
lato mediante rivetti.
MEDIA FILTRANTE
La media filtrante è costituita da strati di maglia metallica in
calza cuspidata di acciaio AISI 304.
APPLICAZIONI
Prefiltrazione in filtri ad alta efficienza, filtrazione di polveri
secche e nebbie oleose, trattamento aria con fumi e grassi.
SMALTIMENTO DEL PRODOTTO
Il prodotto va smaltito separando la parte metallica dalla parte
filtrante. Il codice CER per lo smaltimento della parte
metallica è 120101.
Attenzione: dichiarare se nel filtro da smaltire sono presenti
sostanze tossiche.
DIMENSIONI E TABELLA DI SCELTA
Lunghezza
Larghezza
(mm)
(mm)
400
400
Spessore
(mm)
48
Superficie
filtrante
(mq)
0,34
Portata
nominale
(mc/h)
1.850
400
500
0,42
2.300
400
625
0,53
2.850
500
500
0,53
2.850
500
625
0,66
3.550
592
592
0,74
4.000
490
500
0,51
2.800
500
600
0,63
3.450
287
592
0,36
1.950
300
600
0,38
2.050
600
600
0,76
4.100
305
610
0,39
2.150
610
610
0,78
4.250
400
400
400
500
400
625
500
500
500
625
592
592
490
500
98
0,50
2.700
0,62
3.350
0,78
4.200
0,78
4.200
0,97
5.250
1,09
5.900
0,76
4.150
500
600
0,93
5.050
287
592
0,53
2.850
300
600
0,56
3.050
600
600
1,12
6.050
305
610
0,58
3.150
610
610
1,15
6.250
