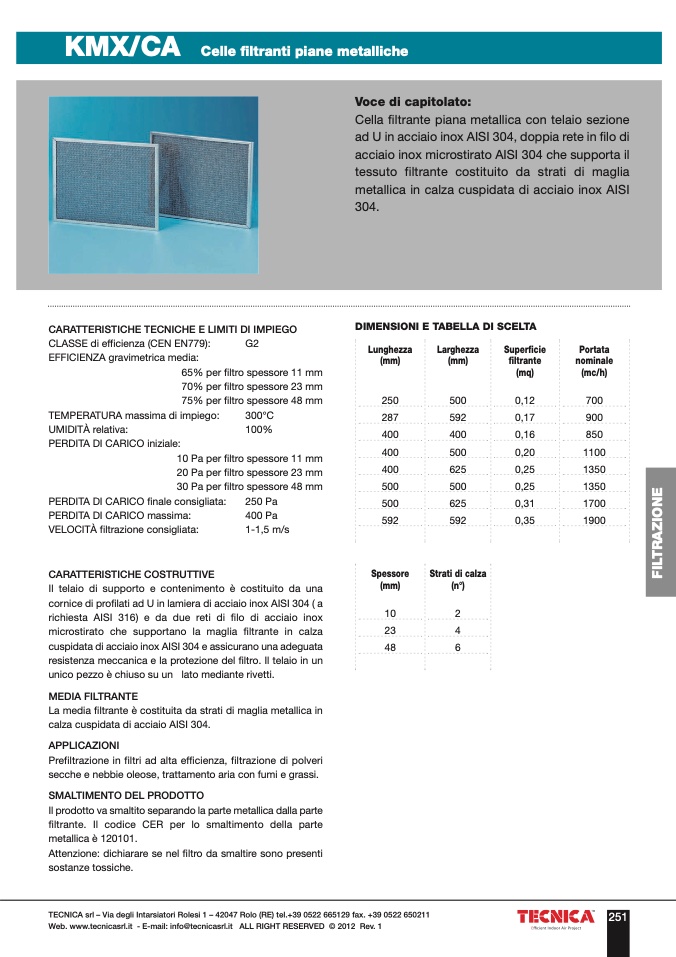

KMX/CA

Celle filtranti piane metalliche

Voce di capitolato:

Cella filtrante piana metallica con telaio sezione

ad U in acciaio inox AISI 304, doppia rete in filo di

acciaio inox microstirato AISI 304 che supporta il

tessuto filtrante costituito da strati di maglia

metallica in calza cuspidata di acciaio inox AISI

304.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

CLASSE di efficienza (CEN EN779):

G2

EFFICIENZA gravimetrica media:

65% per filtro spessore 11 mm

70% per filtro spessore 23 mm

75% per filtro spessore 48 mm

TEMPERATURA massima di impiego:

300°C

UMIDITÀ relativa:

100%

PERDITA DI CARICO iniziale:

10 Pa per filtro spessore 11 mm

20 Pa per filtro spessore 23 mm

30 Pa per filtro spessore 48 mm

DIMENSIONI E TABELLA DI SCELTA

PERDITA DI CARICO finale consigliata:

PERDITA DI CARICO massima:

VELOCITÀ filtrazione consigliata:

CARATTERISTICHE COSTRUTTIVE

250 Pa

400 Pa

1-1,5 m/s

Lunghezza

Larghezza

(mm)

(mm)

250

500

Superficie

Portata

filtrante

nominale

(mq)

(mc/h)

0,12

700

287

592

0,17

900

400

400

0,16

850

400

500

0,20

1100

400

625

0,25

1350

500

500

0,25

1350

500

625

0,31

1700

592

592

0,35

1900

Il telaio di supporto e contenimento è costituito da una

cornice di profilati ad U in lamiera di acciaio inox AISI 304 ( a

richiesta AISI 316) e da due reti di filo di acciaio inox

microstirato che supportano la maglia filtrante in calza

cuspidata di acciaio inox AISI 304 e assicurano una adeguata

resistenza meccanica e la protezione del filtro. Il telaio in un

unico pezzo è chiuso su un lato mediante rivetti.

MEDIA FILTRANTE

La media filtrante è costituita da strati di maglia metallica in

calza cuspidata di acciaio AISI 304.

APPLICAZIONI

Prefiltrazione in filtri ad alta efficienza, filtrazione di polveri

secche e nebbie oleose, trattamento aria con fumi e grassi.

SMALTIMENTO DEL PRODOTTO

Il prodotto va smaltito separando la parte metallica dalla parte

filtrante. Il codice CER per lo smaltimento della parte

metallica è 120101.

Attenzione: dichiarare se nel filtro da smaltire sono presenti

sostanze tossiche.

Spessore

Strati di calza

(mm)

(n°)

10

2

4

6

23

48
