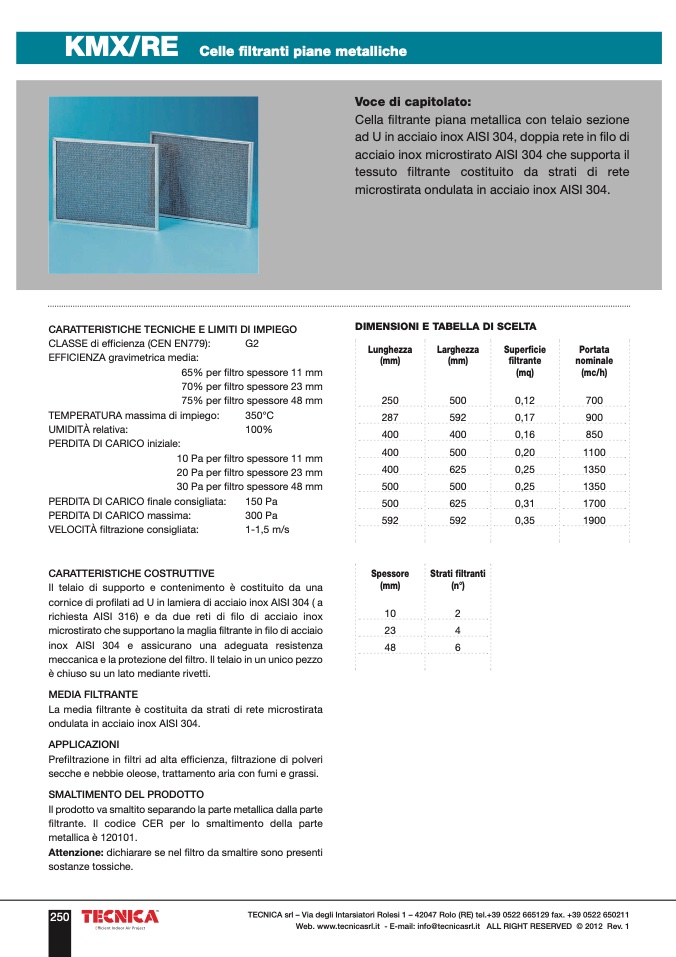

KMX/RE
Celle filtranti piane metalliche
Voce di capitolato:
Cella filtrante piana metallica con telaio sezione
ad U in acciaio inox AISI 304, doppia rete in filo di
acciaio inox microstirato AISI 304 che supporta il
tessuto filtrante costituito da strati di rete
microstirata ondulata in acciaio inox AISI 304.
CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO
DIMENSIONI E TABELLA DI SCELTA
CLASSE di efficienza (CEN EN779):
G2
EFFICIENZA gravimetrica media:
65% per filtro spessore
70% per filtro spessore
75% per filtro spessore
TEMPERATURA massima di impiego:
350°C
UMIDITÀ relativa:
100%
PERDITA DI CARICO iniziale:
10 Pa per filtro spessore
20 Pa per filtro spessore
30 Pa per filtro spessore
11 mm
23 mm
48 mm
11 mm
23 mm
48 mm
Lunghezza
Larghezza
(mm)
(mm)
250
500
Superficie
Portata
filtrante
nominale
(mq)
(mc/h)
0,12
700
PERDITA DI CARICO finale consigliata:
PERDITA DI CARICO massima:
VELOCITÀ filtrazione consigliata:
CARATTERISTICHE COSTRUTTIVE
150 Pa
300 Pa
1-1,5 m/s
287
592
0,17
900
400
400
0,16
850
400
500
0,20
1100
400
625
0,25
1350
500
500
0,25
1350
500
625
0,31
1700
592
592
0,35
1900
Il telaio di supporto e contenimento è costituito da una
cornice di profilati ad U in lamiera di acciaio inox AISI 304 ( a
richiesta AISI 316) e da due reti di filo di acciaio inox
microstirato che supportano la maglia filtrante in filo di acciaio
inox AISI 304 e assicurano una adeguata resistenza
meccanica e la protezione del filtro. Il telaio in un unico pezzo
è chiuso su un lato mediante rivetti.
MEDIA FILTRANTE
La media filtrante è costituita da strati di rete microstirata
ondulata in acciaio inox AISI 304.
APPLICAZIONI
Prefiltrazione in filtri ad alta efficienza, filtrazione di polveri
secche e nebbie oleose, trattamento aria con fumi e grassi.
SMALTIMENTO DEL PRODOTTO
Il prodotto va smaltito separando la parte metallica dalla parte
filtrante. Il codice CER per lo smaltimento della parte
metallica è 120101.
Attenzione: dichiarare se nel filtro da smaltire sono presenti
sostanze tossiche.
Spessore
Strati filtranti
(mm)
(n°)
10
2
4
6
23
48
TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129 fax. +39 0522 650211
Web. www.tecnicasrl.it - E-mail: info@tecnicasrl.it ALL RIGHT RESERVED © 2012 Rev. 1
