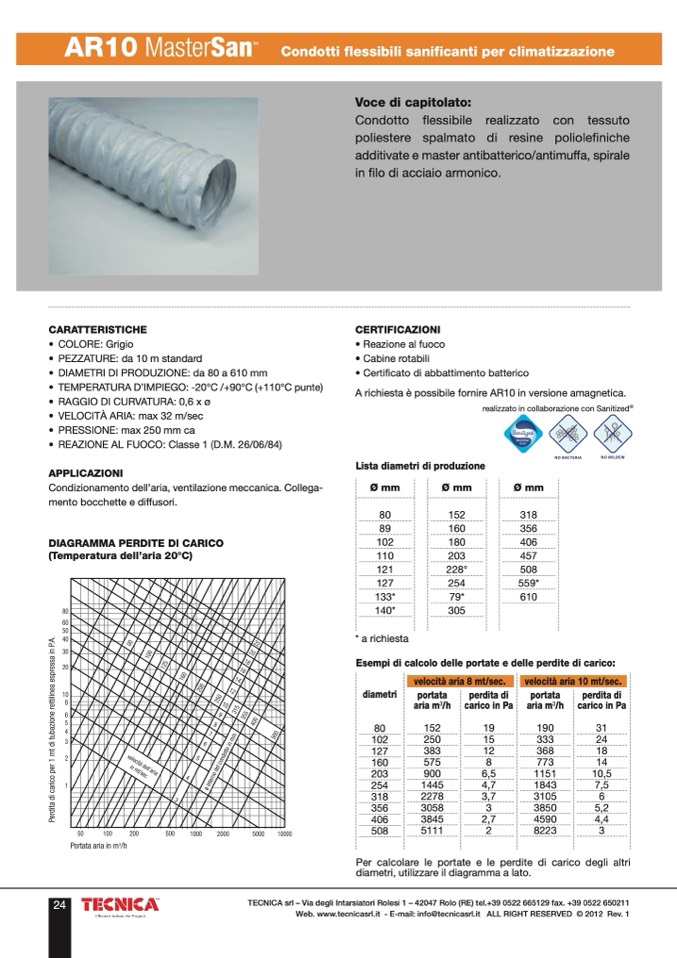

AR10 MasterSan

TM

Condotti flessibili sanificanti per climatizzazione

TM

by

CARATTERISTICHE

• COLORE: Grigio

• PEZZATURE: da 10 m standard

• DIAMETRI DI PRODUZIONE: da 80 a 610 mm

• TEMPERATURA D’IMPIEGO: -20°C /+90°C (+110°C punte)

• RAGGIO DI CURVATURA: 0,6 x ø

• VELOCITÀ ARIA: max 32 m/sec

• PRESSIONE: max 250 mm ca

• REAZIONE AL FUOCO: Classe 1 (D.M. 26/06/84)

APPLICAZIONI

Condizionamento dell’aria, ventilazione meccanica. Collega-

mento bocchette e diffusori.

DIAGRAMMA PERDITE DI CARICO

(Temperatura dell’aria 20°C)

CERTIFICAZIONI

• Reazione al fuoco

• Cabine rotabili

• Certificato di abbattimento batterico

A richiesta è possibile fornire AR10 in versione amagnetica.

realizzato in collaborazione con Sanitized

®

TUBI FLESSIBILI

Voce di capitolato:

Condotto flessibile realizzato con tessuto

poliestere spalmato di resine poliolefiniche

additivate e master antibatterico/antimuffa, spirale

in filo di acciaio armonico.

Lista diametri di produzione

Ø mm

* a richiesta

Ø mm

Ø mm

80

89

102

110

121

127

133*

140*

152

160

180

203

228°

254

79*

305

318

356

406

457

508

559*

610

Esempi di calcolo delle portate e delle perdite di carico:

diametri

80

Per calcolare le portate e le perdite di carico degli altri

diametri, utilizzare il diagramma a lato.

velocità aria 8 mt/sec.

velocità aria 10 mt/sec.

portata

aria m3/h

152

perdita di

carico in Pa

19

portata

aria m3/h

190

perdita di

carico in Pa

31

102

250

15

333

24

127

383

12

368

18

160

575

8

773

14

203

900

6,5

1151

10,5

254

1445

4,7

1843

7,5

318

2278

3,7

3105

6

356

3058

3

3850

5,2

406

3845

2,7

4,4

508

5111

2

4590

8223

3
