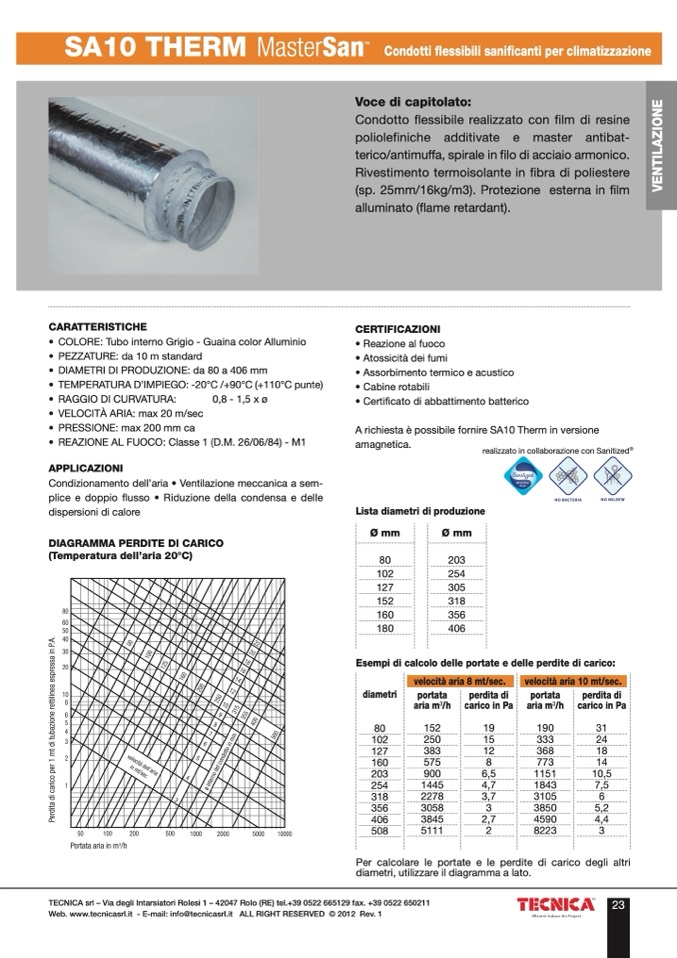

SA10 THERM MasterSan

TM

TM

by

Condotti flessibili sanificanti per climatizzazione

• RAGGIO DI CURVATURA:

• VELOCITÀ ARIA: max 20 m/sec

• PRESSIONE: max 200 mm ca

• REAZIONE AL FUOCO: Classe 1 (D.M. 26/06/84) - M1

APPLICAZIONI

Condizionamento dell’aria • Ventilazione meccanica a sem-

plice e doppio flusso • Riduzione della condensa e delle

dispersioni di calore

DIAGRAMMA PERDITE DI CARICO

(Temperatura dell’aria 20°C)

0,8 - 1,5 x ø

TUBI FLESSIBILI

CARATTERISTICHE

• COLORE: Tubo interno Grigio - Guaina color Alluminio

• PEZZATURE: da 10 m standard

• DIAMETRI DI PRODUZIONE: da 80 a 406 mm

• TEMPERATURA D’IMPIEGO: -20°C /+90°C (+110°C punte)

CERTIFICAZIONI

• Reazione al fuoco

• Atossicità dei fumi

• Assorbimento termico e acustico

• Cabine rotabili

• Certificato di abbattimento batterico

A richiesta è possibile fornire SA10 Therm in versione

amagnetica.

realizzato in collaborazione con Sanitized

®

Lista diametri di produzione

Ø mm

Ø mm

Esempi di calcolo delle portate e delle perdite di carico:

diametri

80

Per calcolare le portate e le perdite di carico degli altri

diametri, utilizzare il diagramma a lato.

80

102

127

152

160

180

203

254

305

318

356

406

velocità aria 8 mt/sec.

velocità aria 10 mt/sec.

portata

aria m3/h

152

perdita di

carico in Pa

19

portata

aria m3/h

190

perdita di

carico in Pa

31

102

250

15

333

24

127

383

12

368

18

160

575

8

773

14

203

900

6,5

1151

10,5

254

1445

4,7

1843

7,5

318

2278

3,7

3105

6

356

3058

3

3850

5,2

406

3845

2,7

4590

4,4

508

5111

2

8223

3

Voce di capitolato:

Condotto flessibile realizzato con film di resine

poliolefiniche additivate e master antibat-

terico/antimuffa, spirale in filo di acciaio armonico.

Rivestimento termoisolante in fibra di poliestere

(sp. 25mm/16kg/m3). Protezione esterna in film

alluminato (flame retardant).
