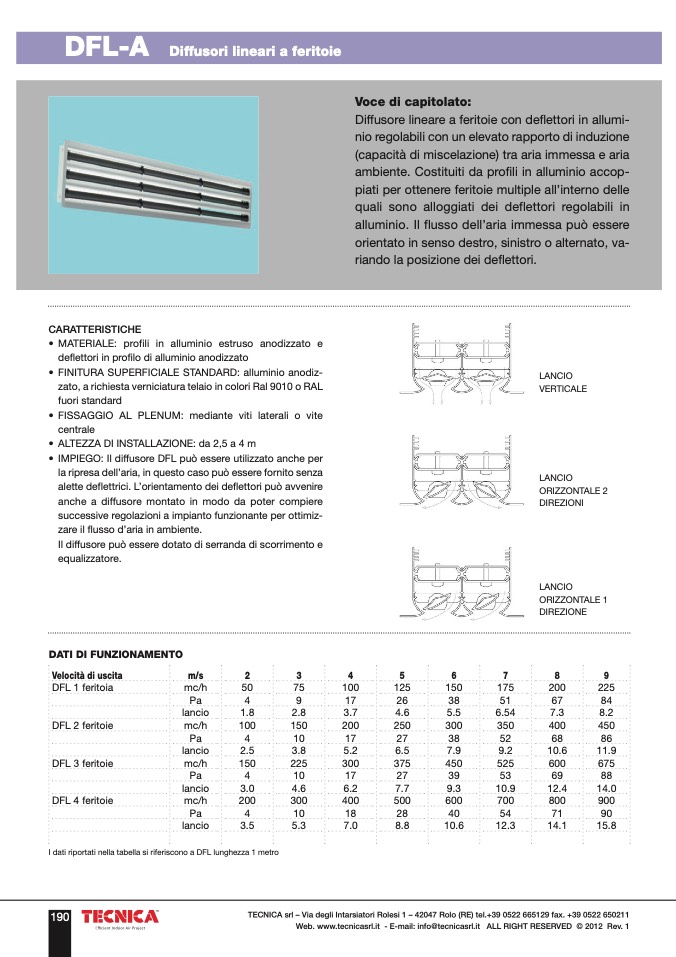

DFL-A

Diffusori lineari a feritoie

Voce di capitolato:

Diffusore lineare a feritoie con deflettori in allumi-

nio regolabili con un elevato rapporto di induzione

(capacità di miscelazione) tra aria immessa e aria

ambiente. Costituiti da profili in alluminio accop-

piati per ottenere feritoie multiple all’interno delle

quali sono alloggiati dei deflettori regolabili in

alluminio. Il flusso dell’aria immessa può essere

orientato in senso destro, sinistro o alternato, va-

riando la posizione dei deflettori.

CARATTERISTICHE

• MATERIALE: profili in alluminio estruso anodizzato e

deflettori in profilo di alluminio anodizzato

• FINITURA SUPERFICIALE STANDARD: alluminio anodiz-

zato, a richiesta verniciatura telaio in colori Ral 9010 o RAL

fuori standard

• FISSAGGIO AL PLENUM: mediante viti laterali o vite

centrale

• ALTEZZA DI INSTALLAZIONE: da 2,5 a 4 m

• IMPIEGO: Il diffusore DFL può essere utilizzato anche per

la ripresa dell’aria, in questo caso può essere fornito senza

alette deflettrici. L’orientamento dei deflettori pu

ò avvenire

anche a diffusore montato in modo da poter compiere

successive regolazioni a impianto funzionante per ottimiz-

zare il flusso d’aria in ambiente.

Il diffusore può essere dotato di serranda di scorrimento e

equalizzatore.

DATI DI FUNZIONAMENTO

LANCIO

VERTICALE

LANCIO

ORIZZONTALE 2

DIREZIONI

LANCIO

ORIZZONTALE 1

DIREZIONE

Velocità di uscita

m/s

2

3

4

5

6

7

8

9

DFL 1 feritoia

mc/h

50

75

100

125

150

175

200

225

Pa

4

9

17

26

38

51

67

84

lancio

1.8

2.8

3.7

4.6

5.5

6.54

7.3

8.2

DFL 2 feritoie

mc/h

100

150

200

250

300

350

400

450

Pa

4

10

17

27

38

52

68

86

lancio

2.5

3.8

5.2

6.5

7.9

9.2

10.6

11.9

DFL

3

feritoie

mc/h

150

225

300

375

450

525

600

675

Pa

4

10

17

27

39

53

69

88

lancio

3.0

4.6

6.2

7.7

9.3

10.9

12.4

14.0

DFL

4

feritoie

mc/h

200

300

400

500

600

700

800

900

Pa

4

10

18

28

40

54

71

90

lancio

3.5

5.3

7.0

8.8

10.6

12.3

14.1

15.8

I dati riportati nella tabella si riferiscono a DFL lunghezza 1 metro
