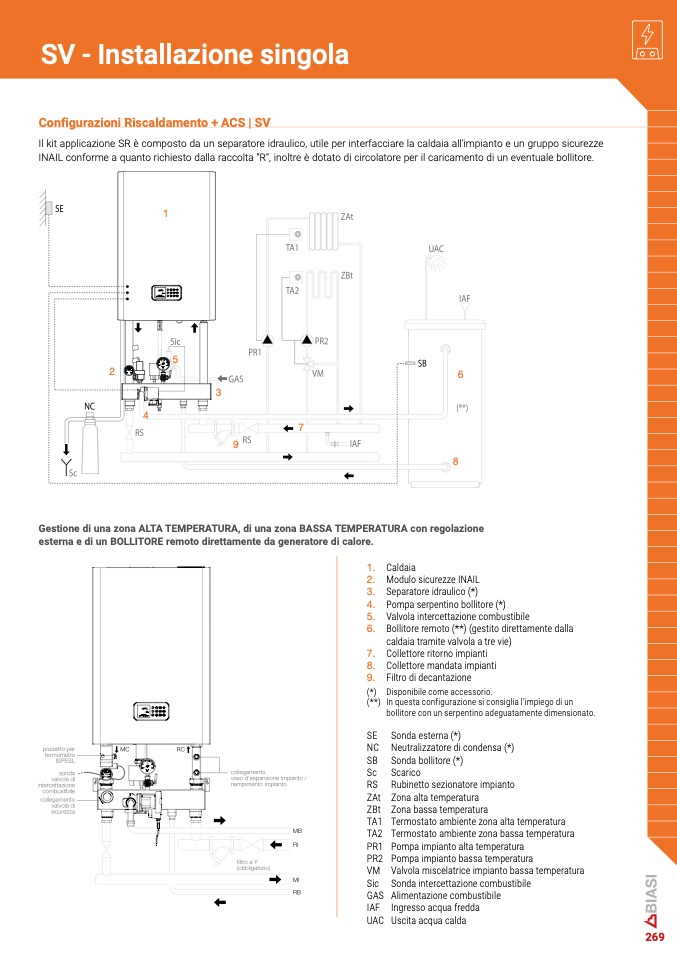

SV - Installazione singola

Configurazioni Riscaldamento + ACS | S

V

Il kit applicazione SR è composto da un separatore idraulico, utile per interfacciare la caldaia all’impianto e un gruppo sicurezz

e

INAIL conforme a quanto richiesto dalla raccolta “R”, inoltre è dotato di circolatore per il caricamento di un eventuale bollitore

.

1

5

2

6

3

4

7

9

8

Gestione di una zona ALTA TEMPERATURA, di una zona BASSA TEMPERATURA con regolazione

esterna e di un BOLLITORE remoto direttamente da generatore di calore.

1. Caldai

a

2. Modulo sicurezze INAIL

3. Separatore idraulico (*)

4. Pompa serpentino bollitore (*)

5. Valvola intercettazione combustibile

6.

Bollitore remoto (**) (gestito direttamente dalla

caldaia tramite valvola a tre vie)

7. Collettore ritorno impianti

8. Collettore mandata impiant

i

9. Filtro di decantazione

(*) Disponibile come accessorio.

(**)

In questa configurazione si consiglia l’impiego di un

bollitore con un serpentino adeguatamente dimensionato

.

SE Sonda esterna (*)

NC Neutralizzatore di condensa (*)

SB Sonda bollitore (*)

Sc Scarico

RS Rubinetto sezionatore impianto

ZAt Zona alta temperatura

ZBt Zona bassa temperatura

TA1

Termostato ambiente zona alta temperatura

TA2

Termostato ambiente zona bassa temperatura

PR1 Pompa impianto alta temperatura

PR2 Pompa impianto bassa temperatur

a

VM

Valvola miscelatrice impianto bassa temperatura

Sic Sonda intercettazione combustibile

GAS Alimentazione combustibil

e

IAF Ingresso acqua fredda

UAC Uscita acqua calda

269
