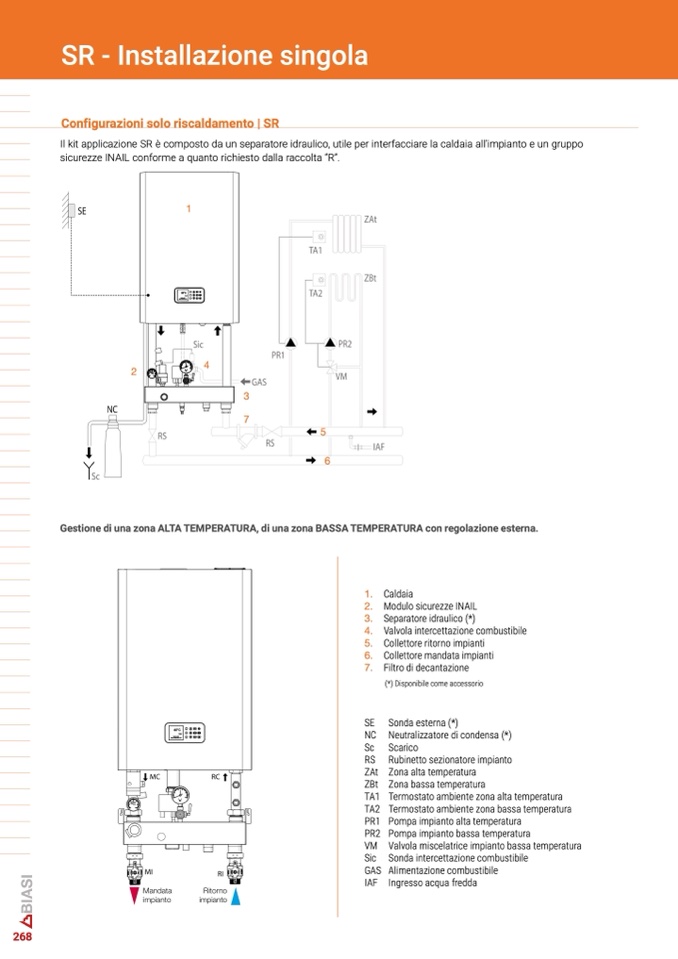

SR - Installazione singola

Configurazioni solo riscaldamento | SR

Il kit applicazione SR è composto da un separatore idraulico, utile per interfacciare la caldaia all’impianto e un gruppo

sicurezze INAIL conforme a quanto richiesto dalla raccolta “R”.

1

4

2

3

7

5

6

Gestione di una zona ALTA TEMPERATURA, di una zona BASSA TEMPERATURA con regolazione esterna

.

1. Caldai

a

2. Modulo sicurezze INAI

L

3. Separatore idraulico (*

)

4. Valvola intercettazione combustibil

e

5. Collettore ritorno impiant

i

6. Collettore mandata impiant

i

7. Filtro di decantazion

e

(*) Disponibile come accessori

o

SE Sonda esterna (*

)

NC Neutralizzatore di condensa (*)

Sc Scaric

o

RS Rubinetto sezionatore impiant

o

ZAt Zona alta temperatur

a

ZBt Zona bassa temperatur

a

TA1

Termostato ambiente zona alta temperatura

TA2

Termostato ambiente zona bassa temperatur

a

PR1 Pompa impianto alta temperatur

a

PR2 Pompa impianto bassa temperatur

a

VM

Valvola miscelatrice impianto bassa temperatura

Sic Sonda intercettazione combustibil

e

GAS Alimentazione combustibil

e

IAF Ingresso acqua fredd

a
