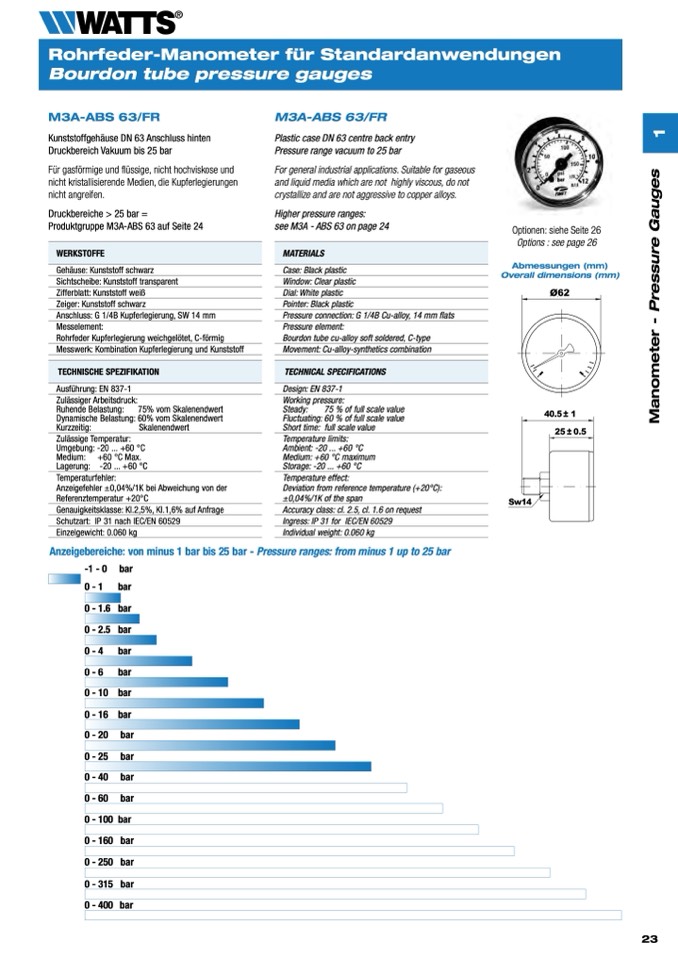

Rohrfeder-Manometer für Standardanwendungen

Bourdon tube pressure gauges

M3A-ABS 63/FR

Kunststoffgehäuse DN 63 Anschluss hinten

Druckbereich Vakuum bis 25 bar

Für gasförmige und flüssige, nicht hochviskose und

nicht kristallisierende Medien, die Kupferlegierungen

nicht angreifen.

Druckbereiche > 25 bar =

Produktgruppe M3A-ABS 63 auf Seite 24

WERKSTOFFE

Gehäuse: Kunststoff schwarz

Sichtscheibe: Kunststoff transparent

Zifferblatt: Kunststoff weiß

Zeiger: Kunststoff schwarz

Anschluss: G 1/4B Kupferlegierung, SW 14 mm

Messwerk: Kombination Kupferlegierung und Kunststoff

TECHNISCHE SPEZIFIKATION

Ausführung: EN 837-1

Zulässige Temperatur:

Umgebung: -20 ... +60 °C

Medium: +60 °C Max.

Lagerung: -20 ... +60 °C

Genauigkeitsklasse: Kl.2,5%, Kl.1,6% auf Anfrage

Schutzart: IP 31 nach IEC/EN 60529

Einzelgewicht: 0.060 kg

M3A-ABS 63/FR

Plastic case DN 63 centre back entry

Pressure range vacuum to 25 bar

For general industrial applications. Suitable for gaseous

and liquid media which are not highly viscous, do not

crystallize and are not aggressive to copper alloys.

Higher pressure ranges:

see M3A - ABS 63 on page 24

MATERIALS

Case: Black plastic

Window: Clear plastic

Dial: White plastic

Pointer: Black plastic

Pressure connection: G 1/4B Cu-alloy, 14 mm flats

Movement: Cu-alloy-synthetics combination

Optionen: siehe Seite 26

Options : see page 26

Abmessungen (mm)

Overall dimensions (mm)

Ø62

40.5 ± 1

Sw14

Messelement:

Rohrfeder Kupferlegierung weichgelötet, C-förmig

Pressure element:

Bourdon tube cu-alloy soft soldered, C-type

TECHNICAL SPECIFICATIONS

Design: EN 837-1

Temperature limits:

Ambient: -20 ... +60 °C

Medium: +60 °C maximum

Storage: -20 ... +60 °C

Accuracy class: cl. 2.5, cl. 1.6 on request

Ingress: IP 31 for IEC/EN 60529

Individual weight: 0.060 kg

Sw14

Zulässiger Arbeitsdruck:

Ruhende Belastung:

75% vom Skalenendwert

Dynamische Belastung: 60% vom Skalenendwert

Kurzzeitig:

Skalenendwert

Working pressure:

Steady:

75 % of full scale value

Fluctuating: 60 % of full scale value

Short time: full scale value

Ø62

25±0.5

Temperaturfehler:

Anzeigefehler ±0,04%/1K bei Abweichung von der

Referenztemperatur +20°C

Temperature effect:

Deviation from reference temperature (+20°C):

±0,04%/1K of the span

Anzeigebereiche: von minus 1 bar bis 25 bar - Pressure ranges: from minus 1 up to 25 bar

-1 - 0 bar

0- 1 bar

0 - 1.6 bar

0 - 2.5 bar

0- 4 bar

0- 6 bar

0 - 10 bar

0 - 16 bar

0 - 20 bar

0 - 25 bar

0 - 40 bar

0 - 60 bar

0 - 100 bar

0 - 160 bar

0 - 250 bar

0 - 315 bar

0-400 bar
