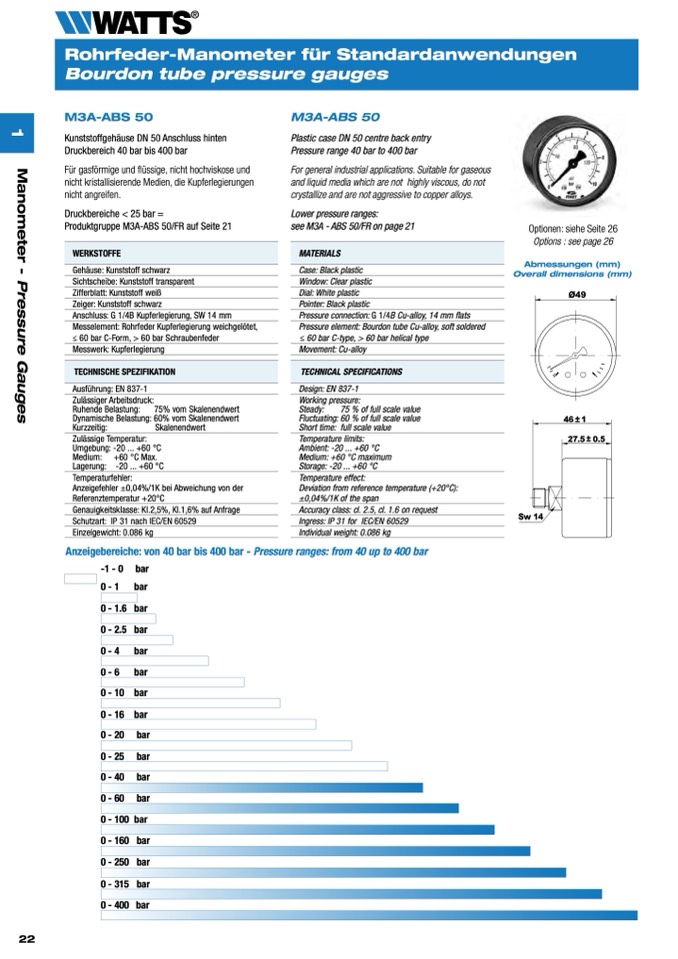

Rohrfeder-Manometer für Standardanwendungen

Bourdon tube pressure gauges

WERKSTOFFE

Sichtscheibe: Kunststoff transparent

Zeiger: Kunststoff schwarz

TECHNISCHE SPEZIFIKATION

Schutzart: IP 31 nach IEC/EN 60529

MATERIALS

Window: Clear plastic

Pointer: Black plastic

TECHNICAL SPECIFICATIONS

Ingress: IP 31 for IEC/EN 60529

Messelement: Rohrfeder Kupferlegierung weichgelötet,

≤ 60 bar C-Form, > 60 bar Schraubenfeder

Pressure element: Bourdon tube Cu-alloy, soft soldered

≤ 60 bar C-type, > 60 bar helical type

Zulässiger Arbeitsdruck:

Ruhende Belastung:

75% vom Skalenendwert

Dynamische Belastung: 60% vom Skalenendwert

Kurzzeitig:

Skalenendwert

Working pressure:

Steady:

75 % of full scale value

Fluctuating: 60 % of full scale value

Short time: full scale value

27.5 ± 0.5

Temperaturfehler:

Anzeigefehler ±0,04%/1K bei Abweichung von der

Referenztemperatur +20°C

Temperature effect:

Deviation from reference temperature (+20°C):

±0,04%/1K of the span

M3A-ABS 50

Kunststoffgehäuse DN 50 Anschluss hinten

Druckbereich 40 bar bis 400 bar

Für gasförmige und

flüssige, nicht hochviskose und

nicht kristallisierende Medien, die Kupferlegierungen

nicht angreifen.

Druckbereiche < 25 bar =

Produktgruppe M3A-ABS 50/FR auf Seite 21

Gehäuse: Kunststoff schwarz

Zifferblatt: Kunststoff weiß

Anschluss: G 1/4B Kupferlegierung, SW 14 mm

Messwerk: Kupferlegierung

Ausführung: EN 837-1

Zulässige Temperatur:

Umgebung: -20 ... +60 °C

Medium: +60 °C Max.

Lagerung: -20 ... +60 °C

Genauigkeitsklasse: Kl.2,5%, Kl.1,6% auf Anfrage

Einzelgewicht: 0.086 kg

M3A-ABS 50

Plastic case DN 50 centre back entry

Pressure range 40 bar to 400 bar

For general industrial applications. Suitable for gaseous

and liquid media which are not highly viscous, do not

crystallize and are not aggressive to copper alloys.

Lower pressure ranges:

see M3A - ABS 50/FR on page 21

Case: Black plastic

Dial: White plastic

Pressure connection: G 1/4B Cu-alloy, 14 mm flats

Movement: Cu-alloy

Design: EN 837-1

Temperature limits:

Ø49

Ambient: -20 ... +60 °C

Medium: +60 °C maximum

Storage: -20 ... +60 °C

Accuracy class: cl. 2.5, cl. 1.6 on request

Individual weight: 0.086 kg

Optionen: siehe Seite 26

Options : see page 26

Abmessungen (mm)

Overall dimensions (mm)

Ø49

46±1

Sw

Sw 14

Anzeigebereiche: von 40 bar bis 400 bar - Pressure ranges: from 40 up to 400 bar

-1 - 0 bar

0 - 1 bar

0 - 1.6 bar

0 - 2.5 bar

0 -4 bar

0 -6 bar

0 - 10 bar

0 - 16 bar

0 - 20 bar

0 - 25 bar

0 - 40 bar

0 - 60 bar

0 - 100 bar

0 - 160 bar

0 - 250 bar

0 - 315 bar

0-400 bar
