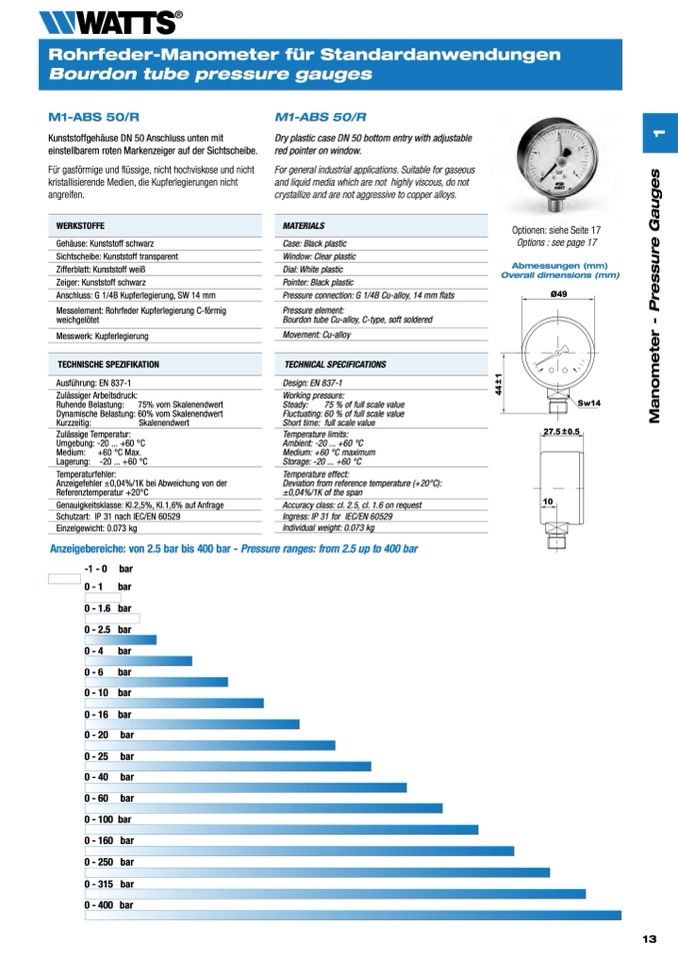

Rohrfeder-Manometer für Standardanwendungen

Bourdon tube pressure gauges

M1-ABS 50/R

Kunststoffgehäuse DN 50 Anschluss unten mit

einstellbarem roten Markenzeiger auf der Sichtscheibe.

Für gasförmige und flüssige, nicht hochviskose und nicht

kristallisierende Medien, die Kupferlegierungen nicht

angreifen.

WERKSTOFFE

Gehäuse: Kunststoff schwarz

Sichtscheibe: Kunststoff transparent

Zifferblatt: Kunststoff weiß

Zeiger: Kunststoff schwarz

Anschluss: G 1/4B Kupferlegierung, SW 14 mm

Messwerk: Kupferlegierung

TECHNISCHE SPEZIFIKATION

Ausführung: EN 837-1

Zulässige Temperatur:

Umgebung: -20 ... +60 °C

Medium: +60 °C Max.

Lagerung: -20 ... +60 °C

Genauigkeitsklasse: Kl.2,5%, Kl.1,6% auf Anfrage

Schutzart: IP 31 nach IEC/EN 60529

Einzelgewicht: 0.073 kg

M1-ABS 50/R

Dry plastic case DN 50 bottom entry with adjustable

red pointer on window.

For general industrial applications. Suitable for gaseous

and liquid media which are not highly viscous, do not

crystallize and are not aggressive to copper alloys.

MATERIALS

Case: Black plastic

Window: Clear plastic

Dial: White plastic

Pointer: Black plastic

Pressure connection: G 1/4B Cu-alloy, 14 mm flats

Movement: Cu-alloy

Optionen: siehe Seite 17

Options : see page 17

Abmessungen (mm)

Overall dimensions (mm)

Messelement: Rohrfeder Kupferlegierung C-förmig

weichgelötet

Pressure element:

Bourdon tube Cu-alloy, C-type, soft soldered

TECHNICAL SPECIFICATIONS

Design: EN 837-1

Temperature limits:

Ambient: -20 ... +60 °C

Medium: +60 °C maximum

Storage: -20 ... +60 °C

Accuracy class: cl. 2.5, cl. 1.6 on request

Ingress: IP 31 for IEC/EN 60529

Individual weight: 0.073 kg

Ø49

Sw14

27.5 ± 0.5

27.5 ± 0.

10

Zulässiger Arbeitsdruck:

Ruhende Belastung:

75% vom Skalenendwert

Dynamische Belastung: 60% vom Skalenendwert

Kurzzeitig:

Skalenendwert

Working pressure:

Steady:

75 % of full scale value

Fluctuating: 60 % of full scale value

Short time: full scale value

Temperaturfehler:

Anzeigefehler ±0,04%/1K bei Abweichung von der

Referenztemperatur +20°C

Temperature effect:

Deviation from reference temperature (+20°C):

±0,04%/1K of the span

10

Anzeigebereiche: von 2.5 bar bis 400 bar - Pressure ranges: from 2.5 up to 400 bar

-1 - 0 bar

0- 1 bar

0 - 1.6 bar

0 - 2.5 bar

0- 4 bar

0- 6 bar

0 - 10 bar

0 - 16 bar

0 - 20 bar

0 - 25 bar

0 - 40 bar

0 - 60 bar

0 - 100 bar

0 - 160 bar

0 - 250 bar

0 - 315 bar

0-400 bar

Ø49

Sw14
