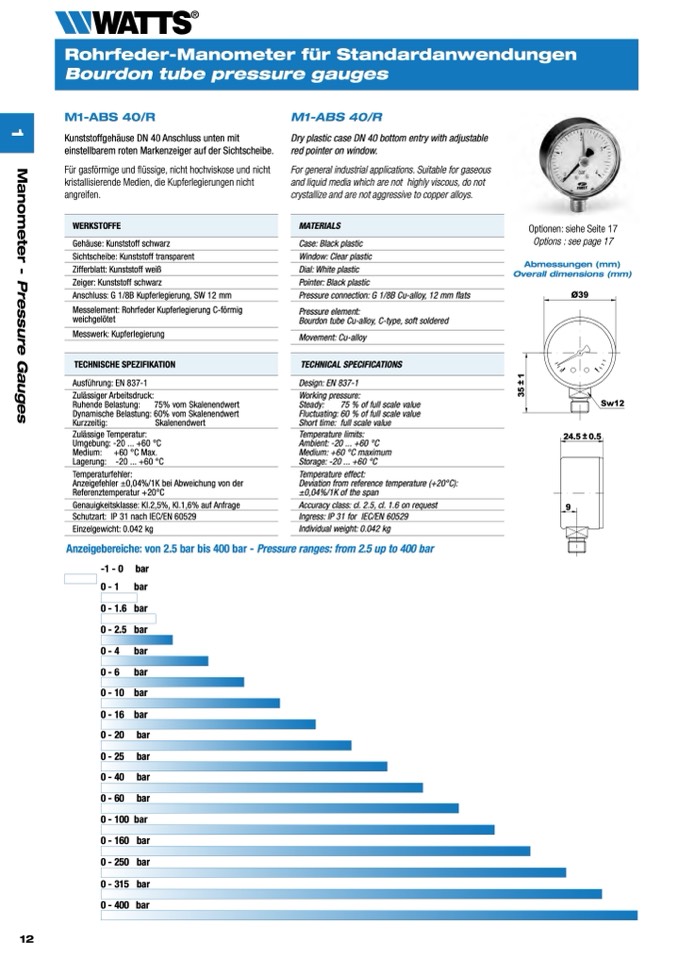

Rohrfeder-Manometer für Standardanwendungen

Bourdon tube pressure gauges

WERKSTOFFE

Sichtscheibe: Kunststoff transparent

Zeiger: Kunststoff schwarz

TECHNISCHE SPEZIFIKATION

Schutzart: IP 31 nach IEC/EN 60529

MATERIALS

Window: Clear plastic

Pointer: Black plastic

TECHNICAL SPECIFICATIONS

Ingress: IP 31 for IEC/EN 60529

Messelement: Rohrfeder Kupferlegierung C-förmig

weichgelötet

Pressure element:

Bourdon tube Cu-alloy, C-type, soft soldered

Zulässiger Arbeitsdruck:

Ruhende Belastung:

75% vom Skalenendwert

Dynamische Belastung: 60% vom Skalenendwert

Kurzzeitig:

Skalenendwert

Working pressure:

Steady:

75 % of full scale value

Fluctuating: 60 % of full scale value

Short time: full scale value

Temperaturfehler:

Anzeigefehler ±0,04%/1K bei Abweichung von der

Referenztemperatur +20°C

Temperature effect:

Deviation from reference temperature (+20°C):

±0,04%/1K of the span

9

M1-ABS 40/R

Kunststoffgehäuse DN 40 Anschluss unten mit

einstellbarem roten Markenzeiger auf der Sichtscheibe.

Für gasförmige und

flüssige, nicht hochviskose und nicht

kristallisierende Medien, die Kupferlegierungen nicht

angreifen.

Gehäuse: Kunststoff schwarz

Zifferblatt: Kunststoff weiß

Anschluss: G 1/8B Kupferlegierung, SW 12 mm

Messwerk: Kupferlegierung

Ausführung: EN 837-1

Zulässige Temperatur:

Umgebung: -20 ... +60 °C

Medium: +60 °C Max.

Lagerung: -20 ... +60 °C

Genauigkeitsklasse: Kl.2,5%, Kl.1,6% auf Anfrage

Einzelgewicht: 0.042 kg

M1-ABS 40/R

Dry plastic case DN 40 bottom entry with adjustable

red pointer on window.

For general industrial applications. Suitable for gaseous

and liquid media which are not highly viscous, do not

crystallize and are not aggressive to copper alloys.

Case: Black plastic

Dial: White plastic

Pressure connection: G 1/8B Cu-alloy, 12 mm flats

Movement: Cu-alloy

Design: EN 837-1

Temperature limits:

Ø39

Ambient: -20 ... +60 °C

Medium: +60 °C maximum

Storage: -20 ... +60 °C

Accuracy class: cl. 2.5, cl. 1.6 on request

Individual weight: 0.042 kg

Optionen: siehe Seite 17

Options : see page 17

Abmessungen (mm)

Overall dimensions (mm)

Ø39

24.

9

Sw12

24.5 ± 0.5

Anzeigebereiche: von 2.5 bar bis 400 bar - Pressure ranges: from 2.5 up to 400 bar

-1 - 0 bar

0 - 1 bar

0 - 1.6 bar

0 - 2.5 bar

0 -4 bar

0 -6 bar

0 - 10 bar

0 - 16 bar

0 - 20 bar

0 - 25 bar

0 - 40 bar

0 - 60 bar

0 - 100 bar

0 - 160 bar

0 - 250 bar

0 - 315 bar

0-400 bar
