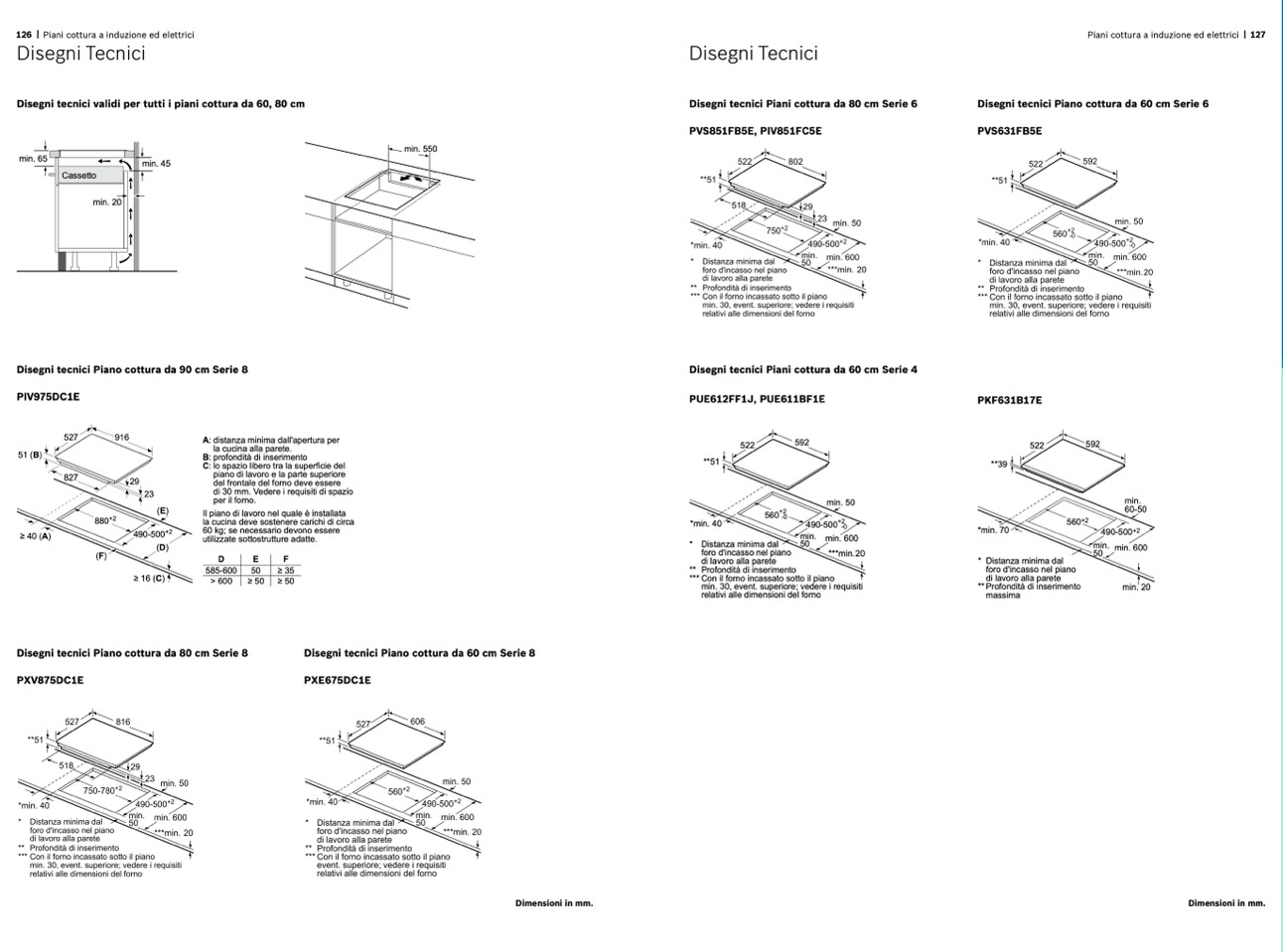

Disegni Tecnici
Disegni tecnici validi per tutti i piani cottura da 60, 80 cm
Disegni Tecnici
Disegni tecnici Piani cottura da 80 cm Serie 6
PVS851FB5E, PIV851FC5E
Piani cottura a induzione ed elettrici | 127
Disegni tecnici Piano cottura da 60 cm Serie 6
PVS631FB5E
min. 65
Cassetto
min. 550
≥ 40 (A)
490-500+2
(D)
≥ 16 (C)
* Distanza minima dal
foro d'incasso nel piano
di lavoro alla parete
-0
min. 600
min. 45
min. 20
Disegni tecnici Piano cottura da 90 cm Serie 8
PIV975DC1E
527
916
51 (B)
827
Disegni tecnici Piani cottura da 60 cm Serie 4
PUE612FF1J, PUE611BF1E
PKF631B17E
880+2
(F)
23
(E)
Il piano di lavoro nel quale è installata
la cucina deve sostenere carichi di circa
60 kg; se necessario devono essere
utilizzate sottostrutture adatte.
+2
560 -0
min. 50
490-500+2
min.
60-50
490-500+2
min. min. 600
50
min. 20
29
piano di lavoro e la parte superiore
del frontale del forno deve essere
di 30 mm. Vedere i requisiti di spazio
per il forno.
Disegni tecnici Piano cottura da 80 cm Serie 8
PXV875DC1E
Disegni tecnici Piano cottura da 60 cm Serie 8
PXE675DC1E
A: distanza minima dall'apertura per
la cucina alla parete.
522
592
min.
50
522
592
560+2
B: profondità di inserimento
C: lo spazio libero tra la superficie del
**51
*min. 40
**39
*min. 70
D
585-600
> 600
E
50
≥ 50
F
≥ 35
≥ 50
***min.20
*
**
Distanza minima dal
foro d'incasso nel piano
di lavoro alla parete
Profondità di inserimento
massima
Dimensioni in mm.
Dimensioni in mm.
** Profondità di inserimento
*** Con il forno incassato sotto il piano
min. 30, event. superiore; vedere i requisiti
relativi alle dimensioni del forno
