modulo

USP 1111V

sottomodulo

SSP 1111

BXV 809018-1/SSP 1111

H 993

ritorno

Centrale Termica

Acqua Fredda

arrivo

Sanitaria

C BUS

C RING

C LOC

SIGLA

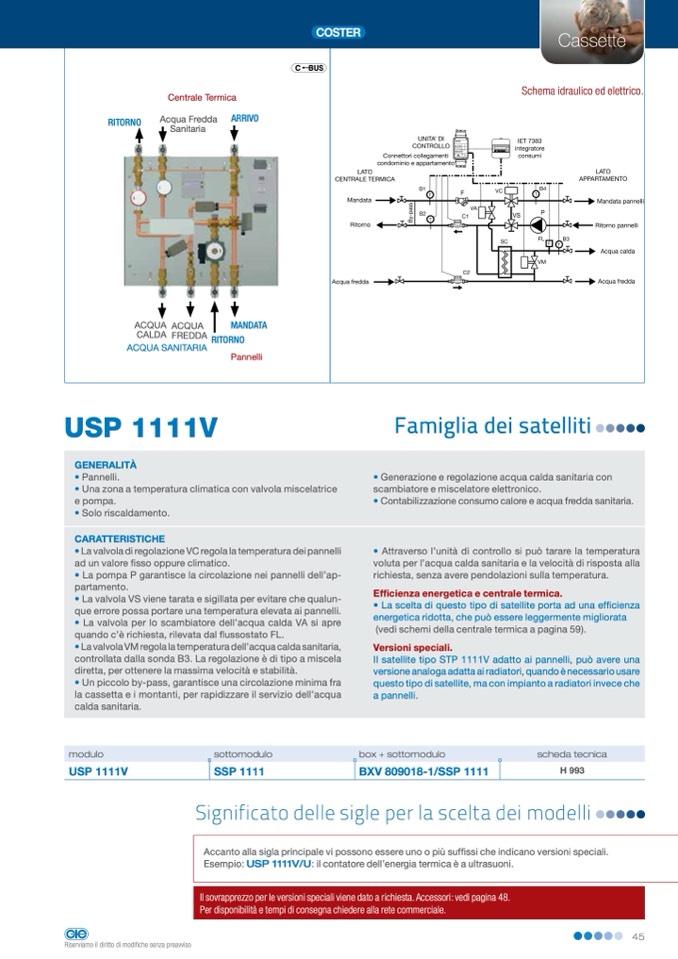

Schema idraulico ed elettrico.

ACQUA ACQUA

Mandata

CALDA FREDDA

ritorno

ACQUA SANITARIA

Pannelli

USP 1111V

GENERALITÀ

Famiglia dei satelliti

• Generazione e regolazione acqua calda sanitaria con

scambiatore e miscelatore elettronico.

• Contabilizzazione consumo calore e acqua fredda sanitaria.

• Attraverso l’unità di controllo si può tarare la temperatura

voluta per l’acqua calda sanitaria e la velocità di risposta alla

richiesta, senza avere pendolazioni sulla temperatura.

Efficienza energetica e centrale termica.

• La scelta di questo tipo di satellite porta ad una efficienza

energetica ridotta, che può essere leggermente migliorata

(vedi schemi della centrale termica a pagina 59).

Versioni speciali.

Il satellite tipo STP 1111V adatto ai pannelli, può avere una

versione analoga adatta ai radiatori, quando è necessario usare

questo tipo di satellite, ma con impianto a radiatori invece che

a pannelli.

box + sottomodulo

scheda tecnica

• Pannelli.

• Una zona a temperatura climatica con valvola miscelatrice

e pompa.

• Solo riscaldamento.

CARATTERISTICHE

• La valvola di regolazione VC regola la temperatura dei pannelli

ad un valore fisso oppure climatico.

• La pompa P garantisce la circolazione nei pannelli dell’ap-

partamento.

• La valvola VS viene tarata e sigillata per evitare che qualun-

que errore possa portare una temperatura elevata ai pannelli.

• La valvola per lo scambiatore dell’acqua calda VA si apre

quando c’è richiesta, rilevata dal flussostato FL.

• La valvola VM regola la temperatura dell’acqua calda sanitaria,

controllata dalla sonda B3. La regolazione è di tipo a miscela

diretta, per ottenere la massima velocità e stabilità.

• Un piccolo by-pass, garantisce una circolazione minima fra

la cassetta e i montanti, per rapidizzare il servizio dell’acqua

calda sanitaria.

Riserviamo il diritto di modifiche senza preavviso

45

Significato delle sigle per la scelta dei modelli

Accanto alla sigla principale vi possono essere uno o più suffissi che indicano versioni speciali.

Esempio: USP 1111V/U: il contatore dell’energia termica è a ultrasuoni.

Il sovrapprezzo per le versioni speciali viene dato a richiesta. Accessori: vedi pagina 48.

Per disponibilità e tempi di consegna chiedere alla rete commerciale.
