C

Ca

as

modulo

UST 1111V

sottomodulo

SST 1111

box + sottomodulo

BXV 659018/SST 1111

scheda tecnica

H 990

44

Riserviamo il diritto di modifiche senza preavviso

s s

s

ritorno

arrivo

ritorno

ACQUA ACQUA

CALDA FREDDA

ACQUA SANITARIA

Radiatori

Mandata

e

et

t t

te

UST 1111V

GENERALITÀ

Famiglia dei satelliti

• Generazione e regolazione acqua calda sanitaria con

scambiatore e miscelatore elettronico.

• Contabilizzazione consumo calore e acqua fredda sanitaria.

• Attraverso l’unità di controllo si può tarare la temperatura

voluta per l’acqua calda sanitaria e la velocità di risposta alla

richiesta, senza avere pendolazioni sulla temperatura.

Efficienza energetica e centrale termica.

• La scelta di questo tipo di satellite porta alla minima efficienza

energetica, che può essere leggermente migliorata (vedi schemi

della centrale termica a pagina 57-58).

e

Centrale Termica

Acqua Fredda

Sanitaria

C BUS

C RING

C LOC

SIGLA

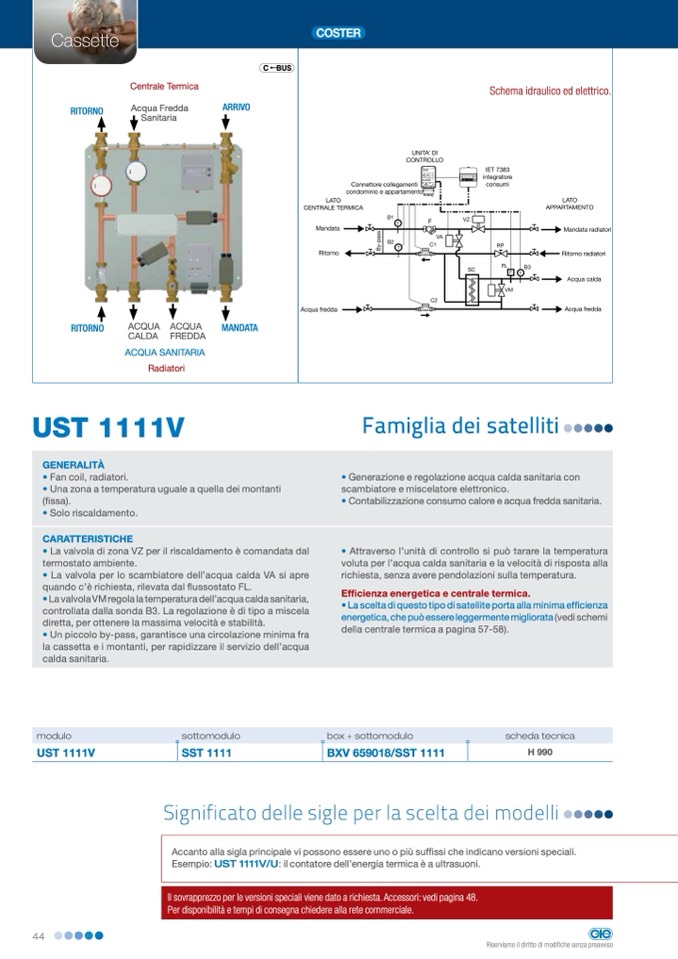

Schema idraulico ed elettrico.

• Fan coil, radiatori.

• Una zona a temperatura uguale a quella dei montanti

(fissa).

• Solo riscaldamento.

CARATTERISTICHE

• La valvola di zona VZ per il riscaldamento è comandata dal

termostato ambiente.

• La valvola per lo scambiatore dell’acqua calda VA si apre

quando c’è richiesta, rilevata dal flussostato FL.

• La valvola VM regola la temperatura dell’acqua calda sanitaria,

controllata dalla sonda B3. La regolazione è di tipo a miscela

diretta, per ottenere la massima velocità e stabilità.

• Un piccolo by-pass, garantisce una circolazione minima fra

la cassetta e i montanti, per rapidizzare il servizio dell’acqua

calda sanitaria.

Significato delle sigle per la scelta dei modelli

Accanto alla sigla principale vi possono essere uno o più suffissi che indicano versioni speciali.

Esempio: UST 1111V/U: il contatore dell’energia termica è a ultrasuoni.

Il sovrapprezzo per le versioni speciali viene dato a richiesta. Accessori: vedi pagina 48.

Per disponibilità e tempi di consegna chiedere alla rete commerciale.
