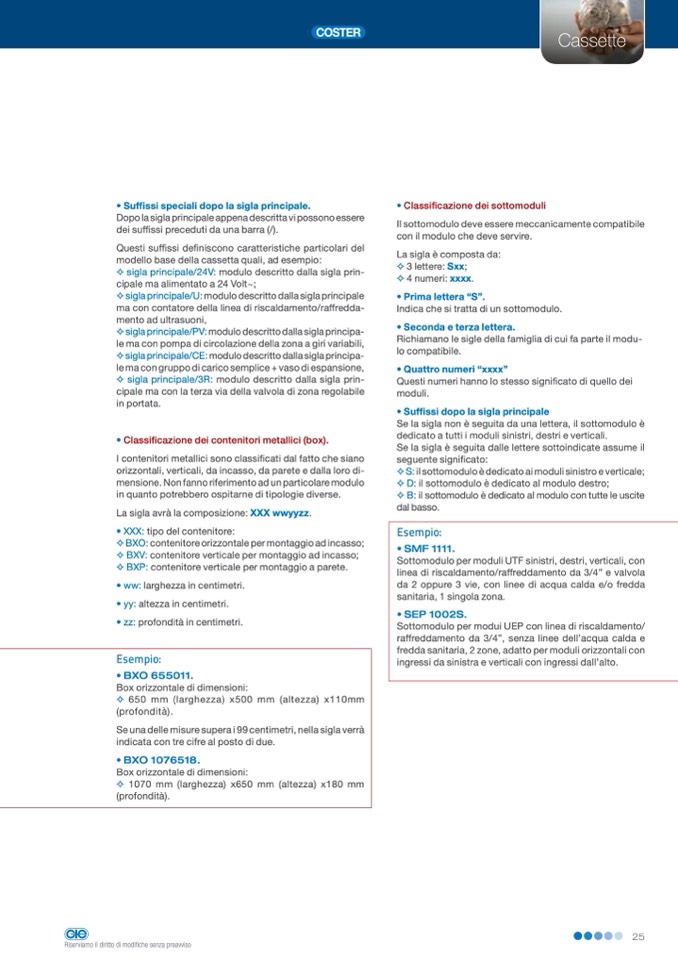

Cassette

Esempio:

• SMF 1111.

Sottomodulo per moduli UTF sinistri, destri, verticali, con

linea di riscaldamento/raffreddamento da 3/4” e valvola

da 2 oppure 3 vie, con linee di acqua calda e/o fredda

sanitaria, 1 singola zona.

• SEP 1002S.

Sottomodulo per modui UEP con linea di riscaldamento/

raffreddamento da 3/4”, senza linee dell’acqua calda e

fredda sanitaria, 2 zone, adatto per moduli orizzontali con

ingressi da sinistra e verticali con ingressi dall’alto.

Esempio:

• BXO 655011.

Box orizzontale di dimensioni:

✧ 650 mm (larghezza) x500 mm (altezza) x110mm

(profondità).

Se una delle misure supera i 99 centimetri, nella sigla verrà

indicata con tre cifre al posto di due.

• BXO 1076518.

Box orizzontale di dimensioni:

✧ 1070 mm (larghezza) x650 mm (altezza) x180 mm

(profondità).

• Suffissi speciali dopo la sigla principale.

Dopo la sigla principale appena descritta vi possono essere

dei suffissi preceduti da una barra (/).

Questi suffissi definiscono caratteristiche particolari del

modello base della cassetta quali, ad esempio:

✧ sigla principale/24V: modulo descritto dalla sigla prin-

cipale ma alimentato a 24 Volt~;

✧ sigla principale/U: modulo descritto dalla sigla principale

ma con contatore della linea di riscaldamento/raffredda-

mento ad ultrasuoni,

✧ sigla principale/PV: modulo descritto dalla sigla principa-

le ma con pompa di circolazione della zona a giri variabili,

✧ sigla principale/CE: modulo descritto dalla sigla principa-

le ma con gruppo di carico semplice + vaso di espansione,

✧ sigla principale/3R: modulo descritto dalla sigla prin-

cipale ma con la terza via della valvola di zona regolabile

in portata.

• Classificazione dei contenitori metallici (box).

I contenitori metallici sono classificati dal fatto che siano

orizzontali, verticali, da incasso, da parete e dalla loro di-

mensione. Non fanno riferimento ad un particolare modulo

in quanto potrebbero ospitarne di tipologie diverse.

La sigla avrà la composizione: XXX wwyyzz.

• xxx: tipo del contenitore:

✧ BxO: contenitore orizzontale per montaggio ad incasso;

✧ BxV: contenitore verticale per montaggio ad incasso;

✧ BxP: contenitore verticale per montaggio a parete.

• ww: larghezza in centimetri.

• yy: altezza in centimetri.

• zz: profondità in centimetri.

• Classificazione dei sottomoduli

Il sottomodulo deve essere meccanicamente compatibile

con il modulo che deve servire.

La sigla è composta da:

✧ 3 lettere: Sxx;

✧ 4 numeri: xxxx.

• Prima lettera “S”.

Indica che si tratta di un sottomodulo.

• Seconda e terza lettera.

Richiamano le sigle della famiglia di cui fa parte il modu-

lo compatibile.

• Quattro numeri “xxxx”

Questi numeri hanno lo stesso significato di quello dei

moduli.

• Suffissi dopo la sigla principale

Se la sigla non è seguita da una lettera, il sottomodulo è

dedicato a tutti i moduli sinistri, destri e verticali.

Se la sigla è seguita dalle lettere sottoindicate assume il

seguente significato:

✧ S: il sottomodulo è dedicato ai moduli sinistro e verticale;

✧ D: il sottomodulo è dedicato al modulo destro;

✧ B: il sottomodulo è dedicato al modulo con tutte le uscite

dal basso.

Riserviamo il diritto di modifiche senza preavviso

25
