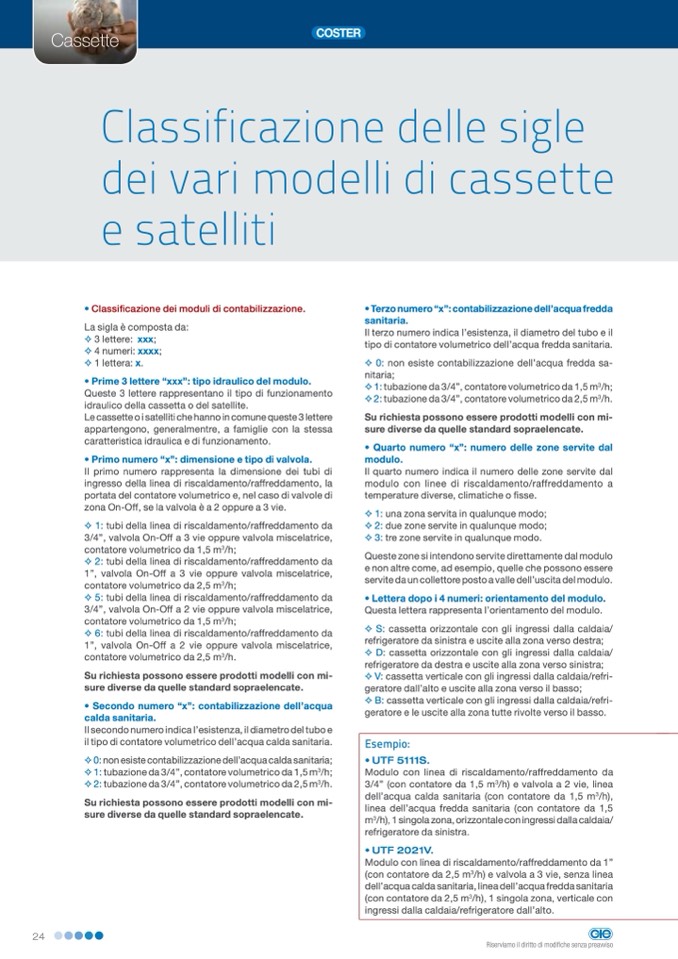

Classificazione delle sigle

dei vari modelli di cassette

e satelliti

24

Riserviamo il diritto di modifiche senza preavviso

• Classificazione dei moduli di contabilizzazione.

La sigla è composta da:

✧ 3 lettere: xxx;

✧ 4 numeri: xxxx;

✧ 1 lettera: x.

• Prime 3 lettere “xxx”: tipo idraulico del modulo.

Queste 3 lettere rappresentano il tipo di funzionamento

idraulico della cassetta o del satellite.

Le cassette o i satelliti che hanno in comune queste 3 lettere

appartengono, generalmentre, a famiglie con la stessa

caratteristica idraulica e di funzionamento.

• Primo numero “x”: dimensione e tipo di valvola.

Il primo numero rappresenta la dimensione dei tubi di

ingresso della linea di riscaldamento/raffreddamento, la

portata del contatore volumetrico e, nel caso di valvole di

zona On-Off, se la valvola è a 2 oppure a 3 vie.

✧ 1: tubi della linea di riscaldamento/raffreddamento da

3/4”, valvola On-Off a 3 vie oppure valvola miscelatrice,

contatore volumetrico da 1,5 m

3

/h;

✧ 2: tubi della linea di riscaldamento/raffreddamento da

1”, valvola On-Off a 3 vie oppure valvola miscelatrice,

contatore volumetrico da 2,5 m

3

/h;

✧ 5: tubi della linea di riscaldamento/raffreddamento da

3/4”, valvola On-Off a 2 vie oppure valvola miscelatrice,

contatore volumetrico da 1,5 m

3

/h;

✧ 6: tubi della linea di riscaldamento/raffreddamento da

1”, valvola On-Off a 2 vie oppure valvola miscelatrice,

contatore volumetrico da 2,5 m

3

/h.

Su richiesta possono essere prodotti modelli con mi-

sure diverse da quelle standard sopraelencate.

• Secondo numero “x”: contabilizzazione dell’acqua

calda sanitaria.

Il secondo numero indica l’esistenza, il diametro del tubo e

il tipo di contatore volumetrico dell’acqua calda sanitaria.

✧ 0: non esiste contabilizzazione dell’acqua calda sanitaria;

✧ 1: tubazione da 3/4”, contatore volumetrico da 1,5 m3/h;

✧ 2: tubazione da 3/4”, contatore volumetrico da 2,5 m3/h.

Su richiesta possono essere prodotti modelli con mi-

sure diverse da quelle standard sopraelencate.

• Terzo numero “x”: contabilizzazione dell’acqua fredda

sanitaria.

Il terzo numero indica l’esistenza, il diametro del tubo e il

tipo di contatore volumetrico dell’acqua fredda sanitaria.

✧ 0: non esiste contabilizzazione dell’acqua fredda sa-

nitaria;

✧ 1: tubazione da 3/4”, contatore volumetrico da 1,5 m3/h;

✧ 2: tubazione da 3/4”, contatore volumetrico da 2,5 m3/h.

Su richiesta possono essere prodotti modelli con mi-

sure diverse da quelle standard sopraelencate.

• Quarto numero “x”: numero delle zone servite dal

modulo.

Il quarto numero indica il numero delle zone servite dal

modulo con linee di riscaldamento/raffreddamento a

temperature diverse, climatiche o fisse.

✧ 1: una zona servita in qualunque modo;

✧ 2: due zone servite in qualunque modo;

✧ 3: tre zone servite in qualunque modo.

Queste zone si intendono servite direttamente dal modulo

e non altre come, ad esempio, quelle che possono essere

servite da un collettore posto a valle dell’uscita del modulo.

• Lettera dopo i 4 numeri: orientamento del modulo.

Questa lettera rappresenta l’orientamento del modulo.

✧ S: cassetta orizzontale con gli ingressi dalla caldaia/

refrigeratore da sinistra e uscite alla zona verso destra;

✧ D: cassetta orizzontale con gli ingressi dalla caldaia/

refrigeratore da destra e uscite alla zona verso sinistra;

✧ V: cassetta verticale con gli ingressi dalla caldaia/refri-

geratore dall’alto e uscite alla zona verso il basso;

✧ B: cassetta verticale con gli ingressi dalla caldaia/refri-

geratore e le uscite alla zona tutte rivolte verso il basso.

Esempio:

• UTF 5111S.

Modulo con linea di riscaldamento/raffreddamento da

3/4” (con contatore da 1,5 m

3

/h) e valvola a 2 vie, linea

dell’acqua calda sanitaria (con contatore da 1,5 m

3

/h),

linea dell’acqua fredda sanitaria (con contatore da 1,5

m

3

/h), 1 singola zona, orizzontale con ingressi dalla caldaia/

refrigeratore da sinistra.

• UTF 2021V.

Modulo con linea di riscaldamento/raffreddamento da 1”

(con contatore da 2,5 m

3

/h) e valvola a 3 vie, senza linea

dell’acqua calda sanitaria, linea dell’acqua fredda sanitaria

(con contatore da 2,5 m

3

/h), 1 singola zona, verticale con

ingressi dalla caldaia/refrigeratore dall’alto.
