Collegamenti a caldaie e scaldacqua
Il sistema Hep
2
O può essere collegato direttamente alle caldaie solo se i raccordi
di attacco sono posizionati sul pannello esterno della caldaia a 350 mm dalla fonte
di calore e le caldaie sono corredate di dispositivi di controllo e di sicurezza pre-
visti dalle norme. Quando non è possibile soddisfare i criteri per il collegamento
diretto a una caldaia, deve essere installato un moncone di tubo di rame di almeno
un metro tra il generatore di calore e l’inizio del sistema Hep
2
O.
In tutti i casi che comprendono scaldacqua istantanei, riscaldatori per caravan,
ecc. assicurarsi che gli apparecchi siano provvisti dei necessari termostati e inter-
ruttori a relé termico per garantire che le condizioni di funzionamento non supe-
rano i limiti di pressione e temperatura riportati in Tabella 13 - pag. 19.
Si raccomanda di non utilizzare il sistema Hep
2
o per la realizzazione di tubazioni di
sicurezza o collegamenti a valvole di sicurezza o scarico termico.
Nota: Durante l’avviamento è importante verificare che tutta l’aria intrappolata
sia stata eliminata dal sistema di riscaldamento prima di far funzionare la caldaia.
‘Sacche’ d’aria possono influire sulla circolazione e danneggiare il corretto fun-
zionamento dei controlli della temperatura causando un pericolo di surriscalda-
mento.
La gamma Hep
2
O prevede un raccordo di collegamento a serbatoi o vasi di accu-
mulo.

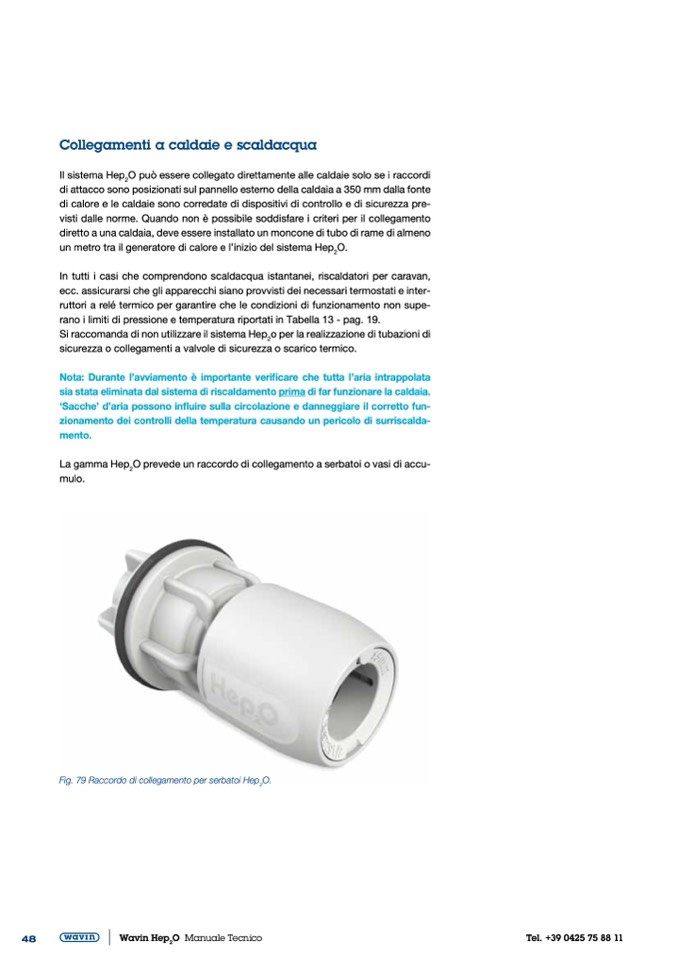

Fig. 79 Raccordo di collegamento per serbatoi Hep
2
O.
