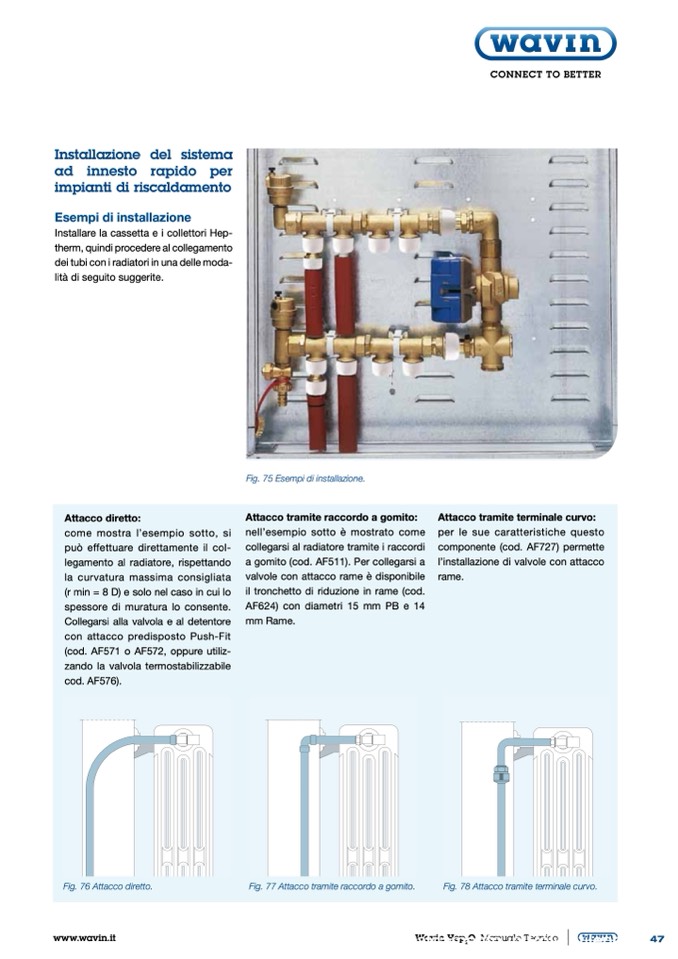

Installazione del sistema

ad innesto rapido per

impianti di riscaldamento

Esempi di installazione

Installare la cassetta e i collettori Hep-

therm, quindi procedere al collegamento

dei tubi con i radiatori in una delle moda-

lità di seguito suggerite.

Fig. 75 Esempi di installazione.

Attacco diretto:

come mostra l’esempio sotto, si

può effettuare direttamente il col-

legamento al radiatore, rispettando

la curvatura massima consigliata

(rmin=8D)esolonelcasoincuilo

spessore di muratura lo consente.

Collegarsi alla valvola e al detentore

con attacco predisposto Push-Fit

(cod. AF571 o AF572, oppure utiliz-

zando la valvola termostabilizzabile

cod. AF576).

Attacco tramite raccordo a gomito:

nell’esempio sotto è mostrato come

collegarsi al radiatore tramite i raccordi

a gomito (cod. AF511). Per collegarsi a

valvole con attacco rame è disponibile

il tronchetto di riduzione in rame (cod.

AF624) con diametri 15 mm PB e 14

mm Rame.

Attacco tramite terminale curvo:

per le sue caratteristiche questo

componente (cod. AF727) permette

l’installazione di valvole con attacco

rame.

Fig. 76 Attacco diretto.

Fig. 77 Attacco tramite raccordo a gomito.

Fig. 78 Attacco tramite terminale curvo.
