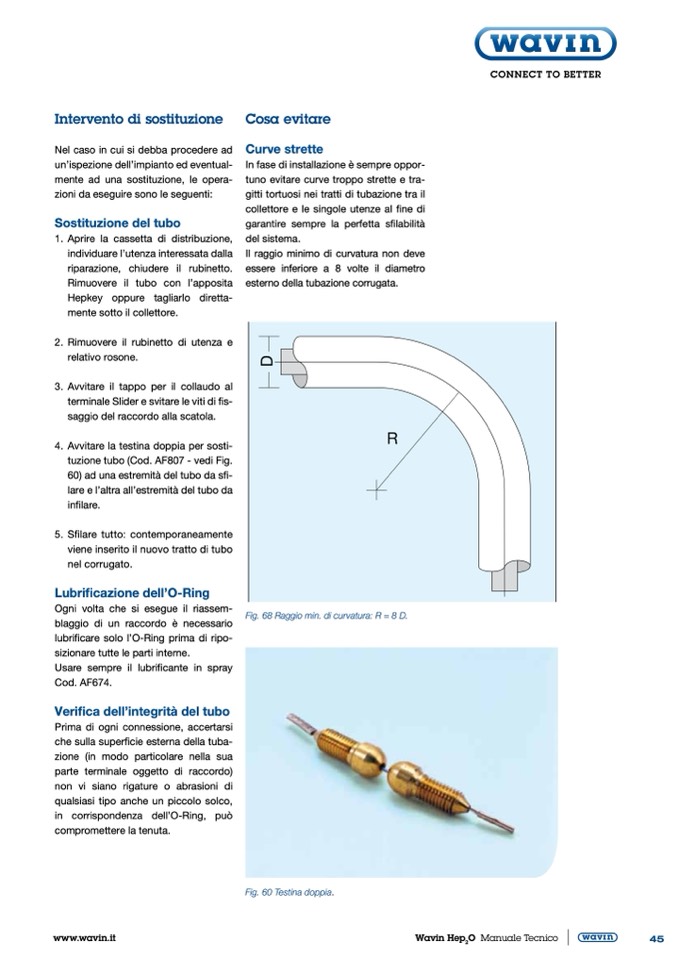

Intervento di sostituzione

Nel caso in cui si debba procedere ad

un’ispezione dell’impianto ed eventual-

mente ad una sostituzione, le opera-

zioni da eseguire sono le seguenti:

Sostituzione del tubo

1. Aprire la cassetta di distribuzione,

individuare l’utenza interessata dalla

riparazione, chiudere il rubinetto.

Rimuovere il tubo con l’apposita

Hepkey oppure tagliarlo diretta-

mente sotto il collettore.

2. Rimuovere il rubinetto di utenza e

relativo rosone.

3. Avvitare il tappo per il collaudo al

terminale Slider e svitare le viti di fis-

saggio del raccordo alla scatola.

4. Avvitare la testina doppia per sosti-

tuzione tubo (Cod. AF807 - vedi Fig.

60) ad una estremità del tubo da sfi-

lare e l’altra all’estremità del tubo da

infilare.

5. Sfilare tutto: contemporaneamente

viene inserito il nuovo tratto di tubo

nel corrugato.

Lubrificazione dell’O-Ring

Ogni volta che si esegue il riassem-

blaggio di un raccordo è necessario

lubrificare solo l’O-Ring prima di ripo-

sizionare tutte le parti interne.

Usare sempre il lubrificante in spray

Cod. AF674.

Verifica dell’integrità del tubo

Prima di ogni connessione, accertarsi

che sulla superficie esterna della tuba-

zione (in modo particolare nella sua

parte terminale oggetto di raccordo)

non vi siano rigature o abrasioni di

qualsiasi tipo anche un piccolo solco,

in corrispondenza dell’O-Ring, può

compromettere la tenuta.

Cosa evitare

Curve strette

In fase di installazione è sempre oppor-

tuno evitare curve troppo strette e tra-

gitti tortuosi nei tratti di tubazione tra il

collettore e le singole utenze al fine di

garantire sempre la perfetta sfilabilità

del sistema.

Il raggio minimo di curvatura non deve

essere inferiore a 8 volte il diametro

esterno della tubazione corrugata.

www.wavin.it

Wavin Hep

2

O Manuale Tecnico

45

Fig. 68 Raggio min. di curvatura: R = 8 D.

Fig. 60 Testina doppia.
