Settori di applicazione

Il sistema Slider trova la sua specifica applicazione negli impianti sanitari per la distribuzione di acqua calda e fredda.

La tipologia distributiva più idonea è senza dubbio quella a collettore che gode del vantaggio di avere le singole utenze

indipendenti le une dalle altre. Ciò garantisce, non solo una gestione più razionale dell’erogazione, ma facilita un possibile

intervento sui servizi, permettendo di gestire ogni singola utenza in modo indipendente anche in fase di manutenzione.

Vantaggi

• Semplicità di installazione.

• Intercettazione delle singole utenze.

• Possibilità di riparazione

o manutenzione senza rottura

di pavimenti e rivestimenti.

• Elevata flessibilità.

• Perdite di carico ridotte.

• Alta tecnologia a costi contenuti.

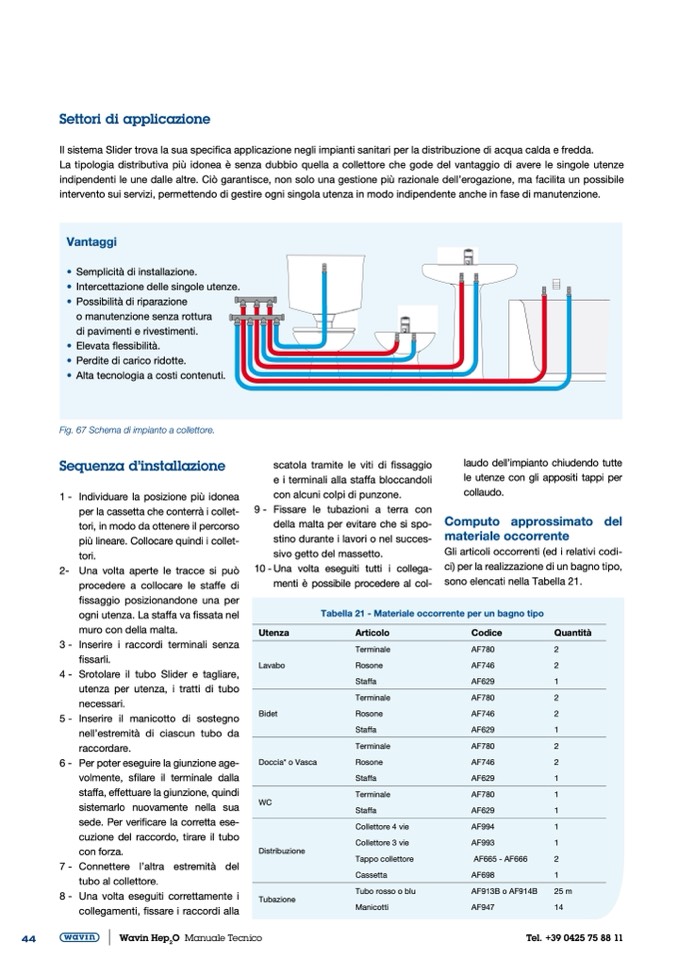

Fig. 67 Schema di impianto a collettore.

Sequenza d’installazione

scatola tramite le viti di fissaggio

e i terminali alla staffa bloccandoli

con alcuni colpi di punzone.

Fissare le tubazioni a terra con

della malta per evitare che si spo-

stino durante i lavori o nel succes-

sivo getto del massetto.

laudo dell’impianto chiudendo tutte

le utenze con gli appositi tappi per

collaudo.

Computo approssimato del

materiale occorrente

Gli articoli occorrenti (ed i relativi codi-

ci) per la realizzazione di un bagno tipo,

sono elencati nella Tabella 21.

1 -

2-

3 -

4 -

5-

6-

7-

8 -

Individuare la posizione più idonea

per la cassetta che conterrà i collet-

tori, in modo da ottenere il percorso

più lineare. Collocare quindi i collet-

tori.

Una volta aperte le tracce si può

procedere a collocare le staffe di

fissaggio posizionandone una per

ogni utenza. La staffa va fissata nel

muro con della malta.

Inserire i raccordi terminali senza

fissarli.

Srotolare il tubo Slider e tagliare,

utenza per utenza, i tratti di tubo

necessari.

Inserire il manicotto di sostegno

nell’estremità di ciascun tubo da

raccordare.

Perpotereseguirelagiunzioneage-

volmente, sfilare il terminale dalla

staffa, effettuare la giunzione, quindi

sistemarlo nuovamente nella sua

sede. Per verificare la corretta ese-

cuzione del raccordo, tirare il tubo

con forza.

Connettere l’altra estremità del

tubo al collettore.

Una volta eseguiti correttamente i

collegamenti, fissare i raccordi alla

9 -

10-Una volta eseguiti tutti i collega-

menti è possibile procedere al col-

Tabella 21 - Materiale occorrente per un bagno tipo

Utenza

Lavabo

Bidet

Doccia* o Vasca

WC

Distribuzione

Tubazione

Articolo

Terminale

Rosone

Staffa

Terminale

Rosone

Staffa

Terminale

Rosone

Staffa

Terminale

Staffa

Collettore 4 vie

Collettore 3 vie

Tappo collettore

Cassetta

Tubo rosso o blu

Manicotti

Codice

AF780

AF746

AF629

AF780

AF746

AF629

AF780

AF746

AF629

AF780

AF629

AF994

AF993

AF665 - AF666

AF698

AF913B o AF914B

AF947

Quantità

2

2

1

2

2

1

2

2

1

1

1

1

1

2

1

25 m

14

44
