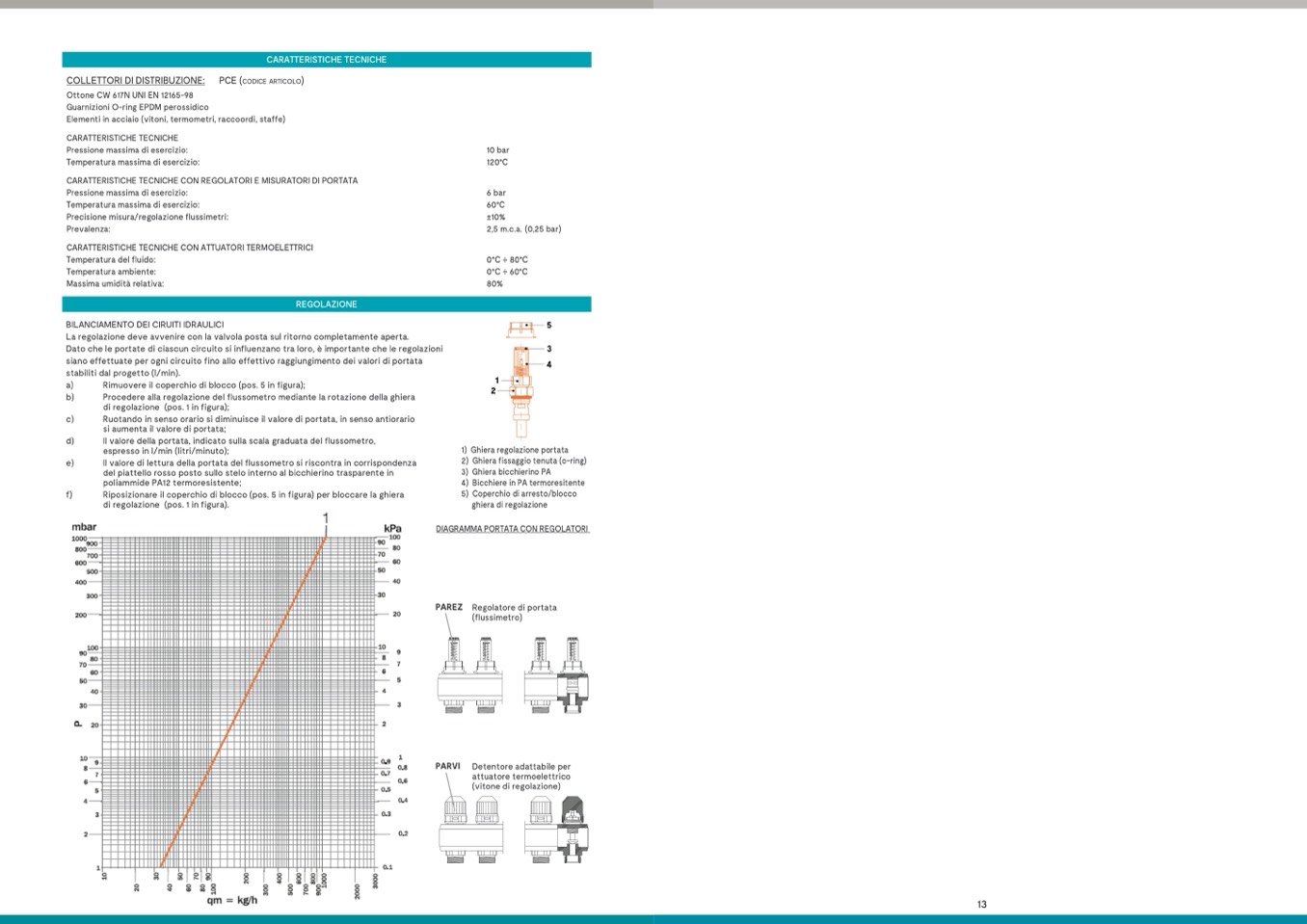

CARATTERISTICHE TECNICHE

COLLETTORI DI DISTRIBUZIONE: PCE (CODICE ARTICOLO)

Ottone CW 617N UNI EN 12165-98

Guarnizioni O-ring EPDM perossidico

Elementi in acciaio (vitoni, termometri, raccoordi, staffe)

CARATTERISTICHE TECNICHE

Pressione massima di esercizio:

Temperatura massima di esercizio:

CARATTERISTICHE TECNICHE CON REGOLATORI E MISURATORI DI PORTATA

Pressione massima di esercizio:

Temperatura massima di esercizio:

Precisione misura/regolazione flussimetri:

Prevalenza:

CARATTERISTICHE TECNICHE CON ATTUATORI TERMOELETTRICI

Temperatura del fluido:

Temperatura ambiente:

Massima umidità relativa:

REGOLAZIONE

BILANCIAMENTO DEI CIRUITI IDRAULICI

La regolazione deve avvenire con la valvola posta sul ritorno completamente aperta.

Dato che le portate di ciascun circuito si influenzano tra loro, è importante che le regolazioni

siano effettuate per ogni circuito fino allo effettivo raggiungimento dei valori di portata

stabiliti dal progetto (l/min).

a)

Rimuovere il coperchio di blocco (pos. 5 in figura);

b)

Procedere alla regolazione del flussometro mediante la rotazione della ghiera

di regolazione (pos. 1 in figura);

c)

Ruotando in senso orario si diminuisce il valore di portata, in senso antiorario

si aumenta il valore di portata;

d)

Il valore della portata, indicato sulla scala graduata del flussometro,

espresso in l/min (litri/minuto);

e)

Il valore di lettura della portata del flussometro si riscontra in corrispondenza

del piattello rosso posto sullo stelo interno al bicchierino trasparente in

poliammide PA12 termoresistente;

f)

Riposizionare il coperchio di blocco (pos. 5 in figura) per bloccare la ghiera

di regolazione (pos. 1 in figura).

10 bar

120°C

6 bar

60°C

±10%

2,5 m.c.a. (0,25 bar)

0°C ÷ 80°C

0°C ÷ 60°C

80%

1) Ghiera regolazione portata

2) Ghierafissaggiotenuta(o-ring)

3) Ghiera bicchierino PA

4) Bicchiere in PA termoresitente

5) Coperchio di arresto/blocco

ghiera di regolazione

DIAGRAMMA PORTATA CON REGOLATORI

PAREZ

Regolatore di portata

(flussimetro)

PARVI

Detentore adattabile per

attuatore termoelettrico

(vitone di regolazione)

13
