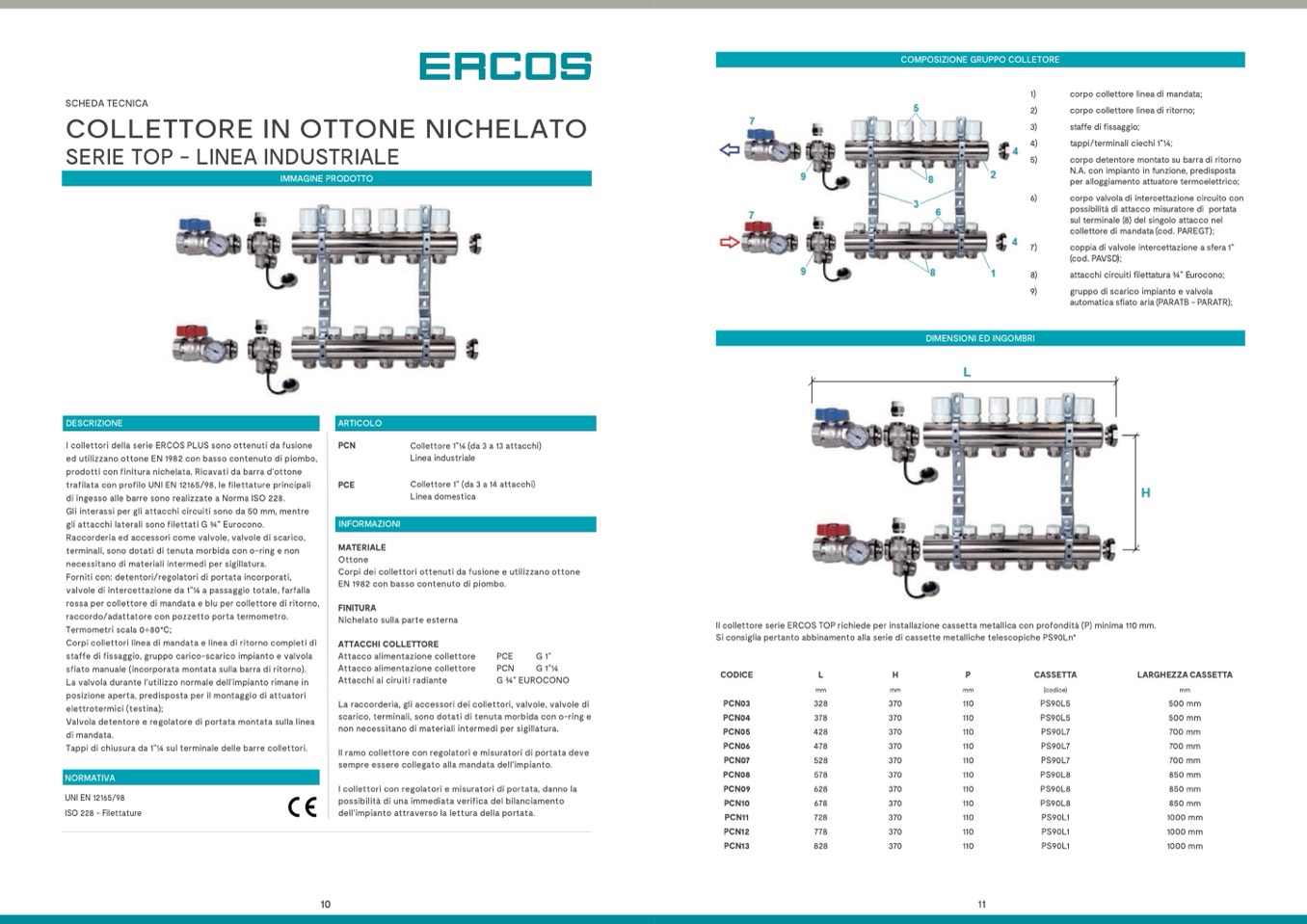

SCHEDA TECNICA
COLLETTORE IN OTTONE NICHELATO
SERIE TOP - LINEA INDUSTRIALE
1)
corpo collettore linea di mandata;
2)
corpo collettore linea di ritorno;
3)
staffe di fissaggio;
4)
tappi/terminali ciechi 1”1⁄4;
5)
corpo detentore montato su barra di ritorno
N.A. con impianto in funzione, predisposta
per alloggiamento attuatore termoelettrico;
6)
corpo valvola di intercettazione circuito con
possibilità di attacco misuratore di portata
sul terminale (8) del singolo attacco nel
collettore di mandata (cod. PAREGT);
7)
coppia di valvole intercettazione a sfera 1”
(cod. PAVSD);
8)
attacchi circuiti filettatura 3⁄4” Eurocono;
9)
gruppo di scarico impianto e valvola
automatica sfiato aria (PARATB - PARATR);
DIMENSIONI ED INGOMBRI
DIMENSIONI / DIMENSION
Il collettore serie ERCOS TOP richiede per installazione cassetta metallica con profondità (P) minima 110 mm.
IMMAGINE PRODOTTO
COMPOSIZIONE GRUPPO COLLETORE
DESCRIZIONE
ARTICOLO
I collettori della serie ERCOS PLUS sono ottenuti da fusione
PCN
ed utilizzano ottone EN 1982 con basso contenuto di piombo,
prodotti con finitura nichelata. Ricavati da barra d’ottone
trafilata con profilo UNI EN 12165/98, le filettature principali
PCE
di ingesso alle barre sono realizzate a Norma ISO 228.
Gli interassi per gli attacchi circuiti sono da 50 mm, mentre
gli attacchi laterali sono filettati G 3⁄4” Eurocono.
INFORMAZIONI
Collettore 1”1⁄4 (da 3 a 13 attacchi)
Linea industriale
Collettore 1” (da 3 a 14 attacchi)
Linea domestica
Raccorderia ed accessori come valvole, valvole di scarico,
terminali, sono dotati di tenuta morbida con o-ring e non
necessitano di materiali intermedi per sigillatura.
Forniti con: detentori/regolatori di portata incorporati,
valvole di intercettazione da 1”1⁄4 a passaggio totale, farfalla
rossa per collettore di mandata e blu per collettore di ritorno,
raccordo/adattatore con pozzetto porta termometro.
Termometri scala 0÷80°C;
Corpi collettori linea di mandata e linea di ritorno completi di
staffe di fissaggio, gruppo carico-scarico impianto e valvola
sfiato manuale (incorporata montata sulla barra di ritorno).
La valvola durante l’utilizzo normale dell’impianto rimane in
posizione aperta, predisposta per il montaggio di attuatori
elettrotermici (testina);
Valvola detentore e regolatore di portata montata sulla linea
di mandata.
Tappi di chiusura da 1”1⁄4 sul terminale delle barre collettori.
NORMATIVA
UNI EN 12165/98
ISO 228 - Filettature
MATERIALE
Ottone
Corpi dei collettori ottenuti da fusione e utilizzano ottone
EN 1982 con basso contenuto di piombo.
FINITURA
Nichelato sulla parte esterna
ATTACCHI COLLETTORE
Attacco alimentazione collettore
Attacco alimentazione collettore
Attacchi ai ciruiti radiante
Si consiglia pertanto abbinamento alla serie di cassette metalliche telescopiche PS90Ln°
La raccorderia, gli accessori dei collettori, valvole, valvole di
scarico, terminali, sono dotati di tenuta morbida con o-ring e
non necessitano di materiali intermedi per sigillatura.
Il ramo collettore con regolatori e misuratori di portata deve
sempre essere collegato alla mandata dell’impianto.
I collettori con regolatori e misuratori di portata, danno la
possibilità di una immediata verifica del bilanciamento
dell’impianto attraverso la lettura della portata.
PCE
G 1”
PCN
G 1”1⁄4
G 3⁄4” EUROCONO
CODICE
L
mm
PCN03
328
PCN04
378
PCN05
428
PCN06
478
PCN07
528
PCN08
578
PCN09
628
PCN10
678
PCN11
728
PCN12
778
PCN13
828
H
mm
370
370
370
370
370
370
370
370
370
370
370
P
mm
110
110
110
110
110
110
110
110
110
110
110
CASSETTA
(codice)
PS90L5
PS90L5
PS90L7
PS90L7
PS90L7
PS90L8
PS90L8
PS90L8
PS90L1
PS90L1
PS90L1
LARGHEZZA CASSETTA
mm
500 mm
500 mm
700 mm
700 mm
700 mm
850 mm
850 mm
850 mm
1000 mm
1000 mm
1000 mm
