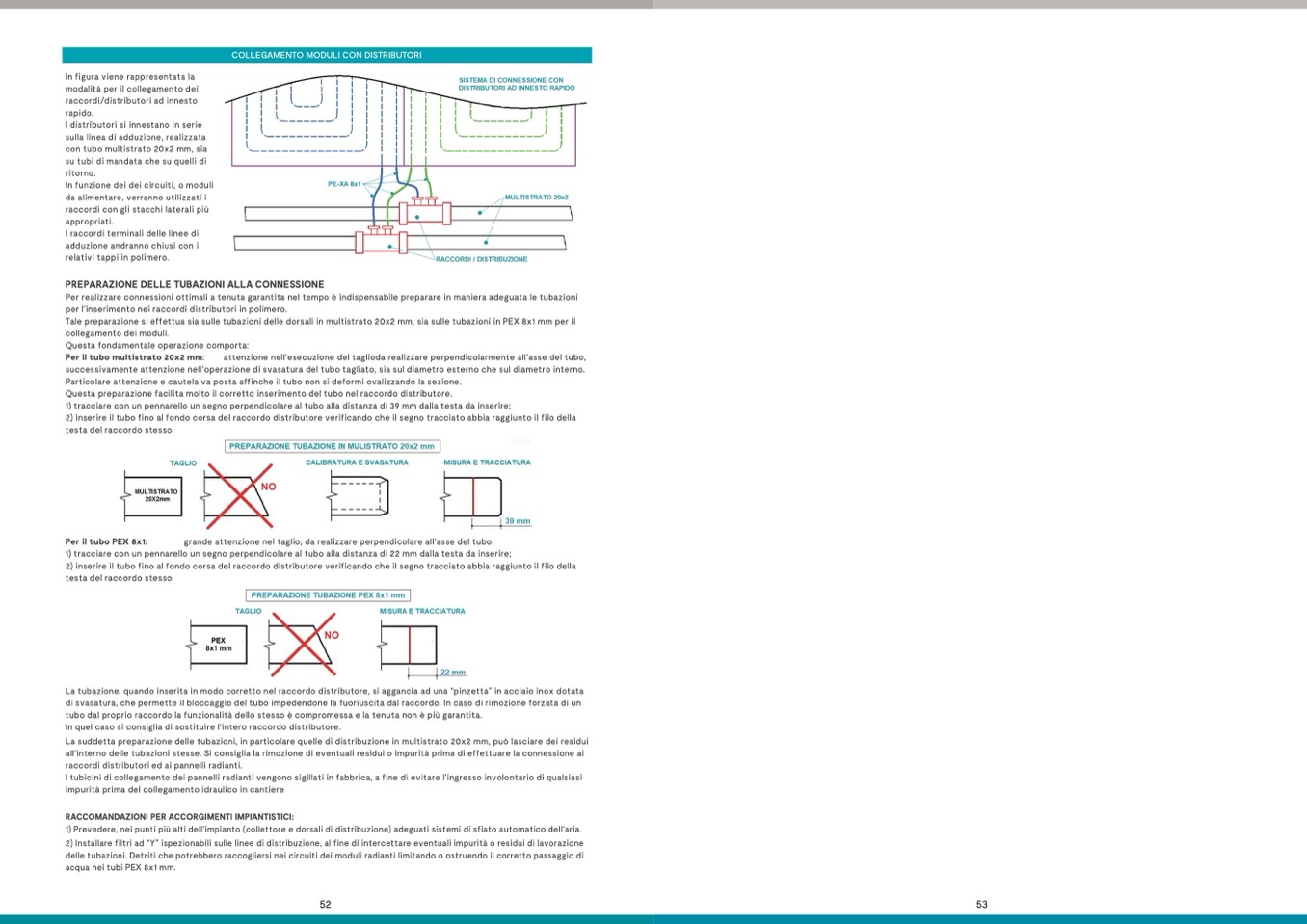

COLLEGAMENTO MODULI CON DISTRIBUTORI

In figura viene rappresentata la

modalità per il collegamento dei

raccordi/distributori ad innesto

rapido.

I distributori si innestano in serie

sulla linea di adduzione, realizzata

con tubo multistrato 20x2 mm, sia

su tubi di mandata che su quelli di

ritorno.

In funzione dei dei circuiti, o moduli

da alimentare, verranno utilizzati i

raccordi con gli stacchi laterali più

appropriati.

I raccordi terminali delle linee di

adduzione andranno chiusi con i

relativi tappi in polimero.

PREPARAZIONE DELLE TUBAZIONI ALLA CONNESSIONE

Per realizzare connessioni ottimali a tenuta garantita nel tempo è indispensabile preparare in maniera adeguata le tubazioni

per l’inserimento nei raccordi distributori in polimero.

Tale preparazione si effettua sia sulle tubazioni delle dorsali in multistrato 20x2 mm, sia sulle tubazioni in PEX 8x1 mm per il

collegamento dei moduli.

Questa fondamentale operazione comporta:

Per il tubo multistrato 20x2 mm:

attenzione nell’esecuzione del taglioda realizzare perpendicolarmente all’asse del tubo,

successivamente attenzione nell’operazione di svasatura del tubo tagliato, sia sul diametro esterno che sul diametro interno.

Particolare attenzione e cautela va posta affinche il tubo non si deformi ovalizzando la sezione.

Questa preparazione facilita molto il corretto inserimento del tubo nel raccordo distributore.

1) tracciare con un pennarello un segno perpendicolare al tubo alla distanza di 39 mm dalla testa da inserire;

2) inserire il tubo fino al fondo corsa del raccordo distributore verificando che il segno tracciato abbia raggiunto il filo della

testa del raccordo stesso.

Per il tubo PEX 8x1:

grande attenzione nel taglio, da realizzare perpendicolare all’asse del tubo.

1) tracciare con un pennarello un segno perpendicolare al tubo alla distanza di 22 mm dalla testa da inserire;

2) inserire il tubo fino al fondo corsa del raccordo distributore verificando che il segno tracciato abbia raggiunto il filo della

testa del raccordo stesso.

La tubazione, quando inserita in modo corretto nel raccordo distributore, si aggancia ad una “pinzetta” in acciaio inox dotata

di svasatura, che permette il bloccaggio del tubo impedendone la fuoriuscita dal raccordo. In caso di rimozione forzata di un

tubo dal proprio raccordo la funzionalità dello stesso è compromessa e la tenuta non è più garantita.

In quel caso si consiglia di sostituire l’intero raccordo distributore.

La suddetta preparazione delle tubazioni, in particolare quelle di distribuzione in multistrato 20x2 mm, può lasciare dei residui

all’interno delle tubazioni stesse. Si consiglia la rimozione di eventuali residui o impurità prima di effettuare la connessione ai

raccordi distributori ed ai pannelli radianti.

I tubicini di collegamento dei pannelli radianti vengono sigillati in fabbrica, a fine di evitare l’ingresso involontario di qualsiasi

impurità prima del collegamento idraulico in cantiere

RACCOMANDAZIONI PER ACCORGIMENTI IMPIANTISTICI:

1) Prevedere, nei punti più alti dell’impianto (collettore e dorsali di distribuzione) adeguati sistemi di sfiato automatico dell‘aria.

2) Installare filtri ad “Y” ispezionabili sulle linee di distribuzione, al fine di intercettare eventuali impurità o residui di lavorazione

delle tubazioni. Detriti che potrebbero raccogliersi nei circuiti dei moduli radianti limitando o ostruendo il corretto passaggio di

acqua nei tubi PEX 8x1 mm.
